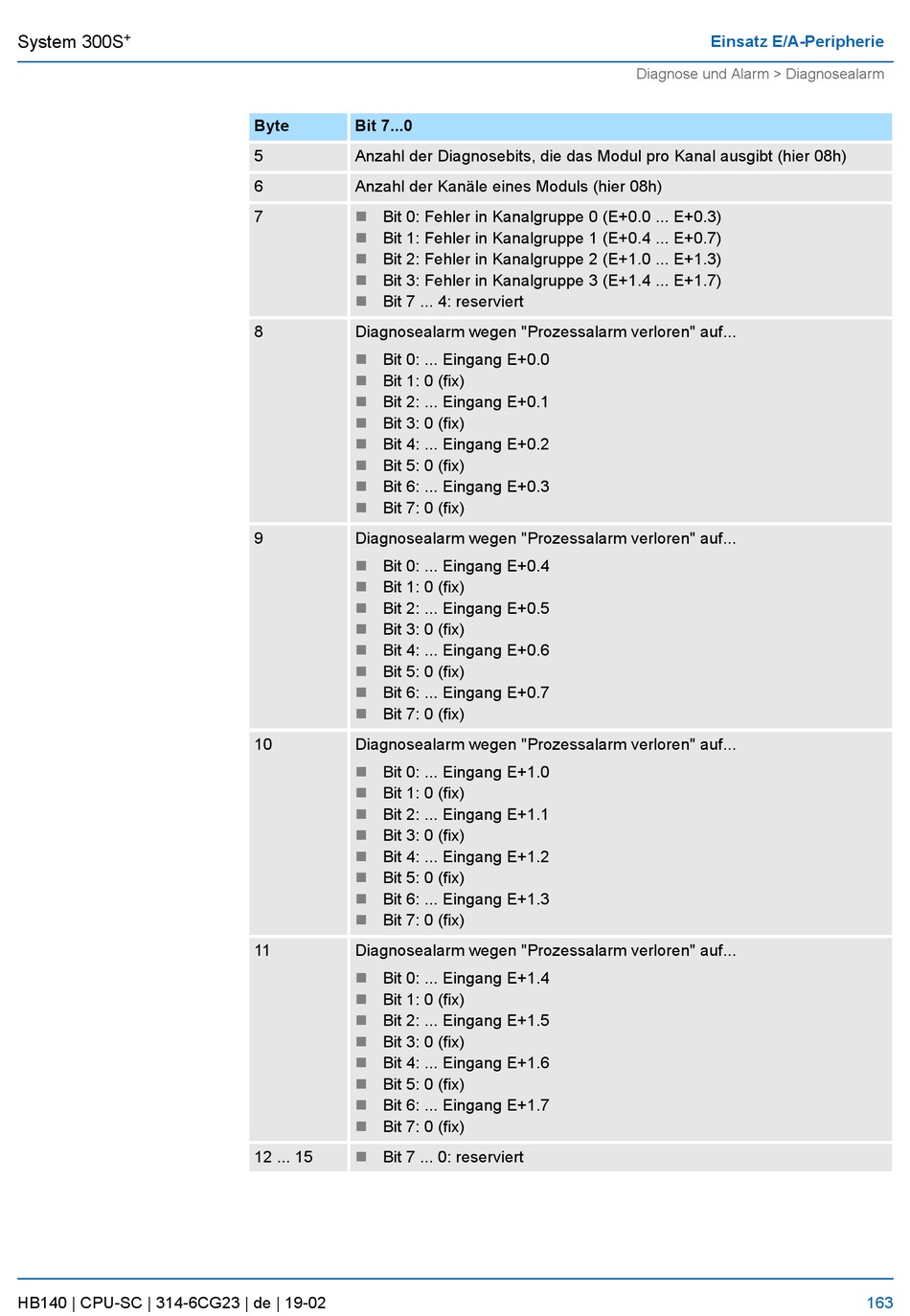

System 300S
HB140 | CPU-SC | 314-6CG23 | de | 19-02
Byte
Bit 7...0
5
Anzahl der Diagnosebits, die das Modul pro Kanal ausgibt (hier 08h)
6
Anzahl der Kanäle eines Moduls (hier 08h)
7
n
Bit 0: Fehler in Kanalgruppe 0 (E+0.0 ... E+0.3)
Bit 1: Fehler in Kanalgruppe 1 (E+0.4 ... E+0.7)
n
n
Bit 2: Fehler in Kanalgruppe 2 (E+1.0 ... E+1.3)
n
Bit 3: Fehler in Kanalgruppe 3 (E+1.4 ... E+1.7)
n
Bit 7 ... 4: reserviert
8
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Eingang E+0.0
n
Bit 1: 0 (fix)
Bit 2: ... Eingang E+0.1
n
n
Bit 3: 0 (fix)
n
Bit 4: ... Eingang E+0.2
n
Bit 5: 0 (fix)
n
Bit 6: ... Eingang E+0.3
n
Bit 7: 0 (fix)
9
Diagnosealarm wegen "Prozessalarm verloren" auf...
Bit 0: ... Eingang E+0.4
n
n
Bit 1: 0 (fix)
n
Bit 2: ... Eingang E+0.5
n
Bit 3: 0 (fix)
n
Bit 4: ... Eingang E+0.6
n
Bit 5: 0 (fix)
n
Bit 6: ... Eingang E+0.7
n
Bit 7: 0 (fix)
10
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Eingang E+1.0
n
Bit 1: 0 (fix)
n
Bit 2: ... Eingang E+1.1
n
Bit 3: 0 (fix)
n
Bit 4: ... Eingang E+1.2
n
Bit 5: 0 (fix)
n
Bit 6: ... Eingang E+1.3
n
Bit 7: 0 (fix)
11
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Eingang E+1.4
n
Bit 1: 0 (fix)
n
Bit 2: ... Eingang E+1.5
n
Bit 3: 0 (fix)
n
Bit 4: ... Eingang E+1.6
n
Bit 5: 0 (fix)
n
Bit 6: ... Eingang E+1.7
Bit 7: 0 (fix)
n
12 ... 15
n
Bit 7 ... 0: reserviert
Einsatz E/A-Peripherie
Diagnose und Alarm > Diagnosealarm
163
