ABB IRB 1100 Produkthandbuch Seite 90

3 Installation und Inbetriebnahme
3.6.2 Anwenderanschlüsse
Fortsetzung
Steckverbindersatz (Option)
Steckverbindersätze Sockel
R1.C1 und R1.C2 Steckverbinder am Sockel sind Teil des CP/CS-Kabels bzw. des
Ethernet-Bodenkabels. Details zur Roboterverkabelung, siehe
und -anschlusspunkte auf Seite
Steckverbindersätze, Handgelenk
Die Tabelle enthält die Steckverbindersätze für CP/CS und Ethernet (falls
vorhanden) am Handgelenk.
Stelle
Steckverbinder-
sätze
Schutzabdeckungen

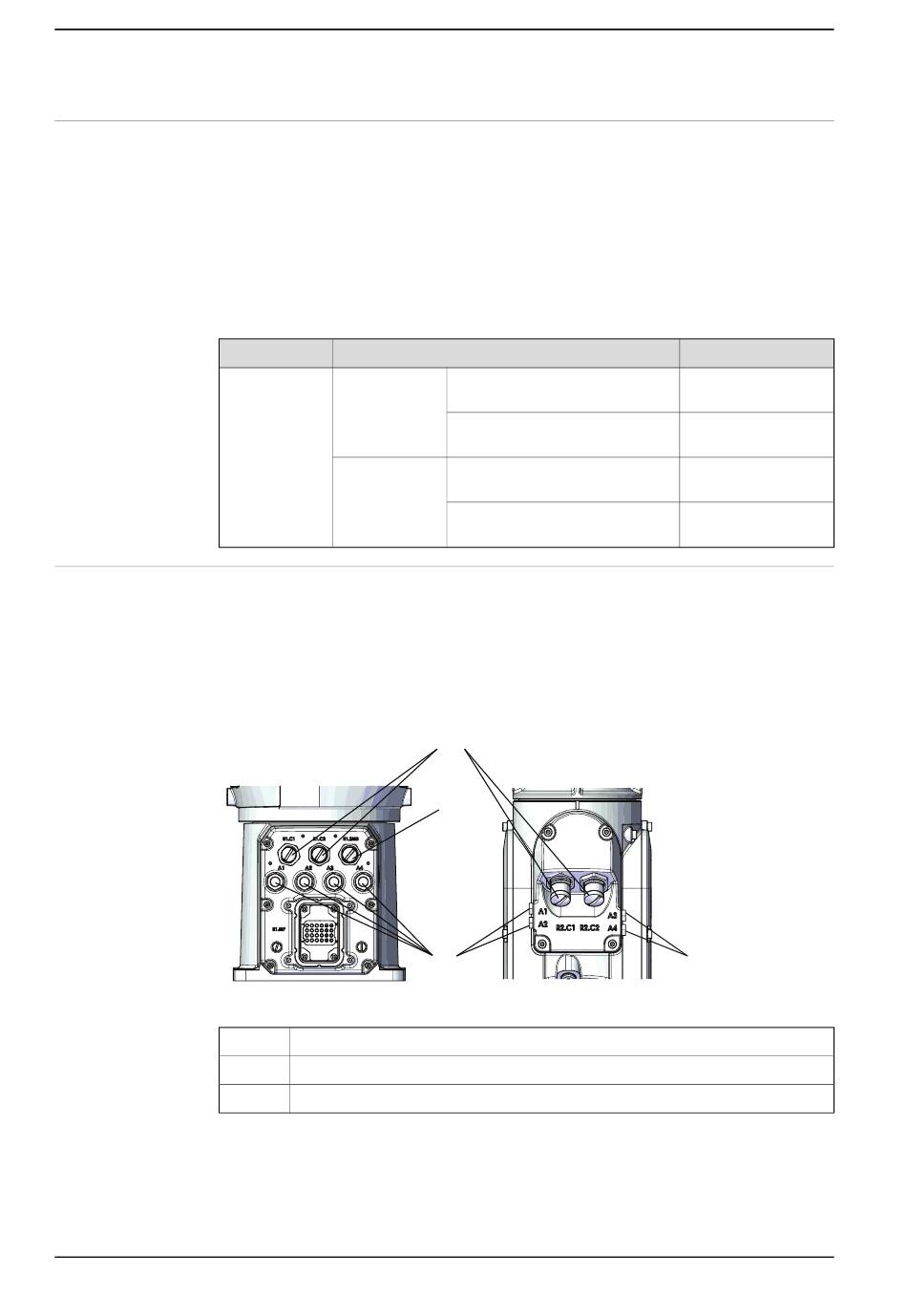

Schutzabdeckungen für Schutz vor Wasser und Staub
Die Schutzabdeckungen werden zusammen mit dem Roboter geliefert. Bringen
Sie sie gut an den Anschlüssen an, denn diese benötigen bei jeder Anwendung
Schutz vor Wasser und Staub.
Bringen Sie die Schutzabdeckungen nach dem Abnehmen immer wieder an.
xx1900000132
A
B
C
90
84.
Beschreibung
CP/CS M12 CPCS gerade Steckverbin-
der-Sätze
M12 CPCS abgewinkelte Steckver-
binder-Sätze
Ethernet M12 Ethernet Cat5e gerade
Steckverbinder-Sätze, männlich
M12 Ethernet Cat5e abgewinkelte
Steckverbinder-Sätze, männlich
(A)
(B)
(C)
Schutzabdeckungen der CP/CS- oder Ethernet-Anschlüsse
Schutzabdeckung des SMB-Anschlusses
Schutzabdeckungen der Luftschlauch-Anschlüsse
© Copyright 2019-2022 ABB. Alle Rechte vorbehalten.
Roboterverkabelung
Art.-Nr.
3HAC066098-001
3HAC066099-001
3HAC067413-001
3HAC067414-001
(C)
Produkthandbuch - IRB 1100
3HAC064992-003 Revision: J
