5 Reparatur
5.4.2 Austauschen des Schwenkwerks
Fortsetzung

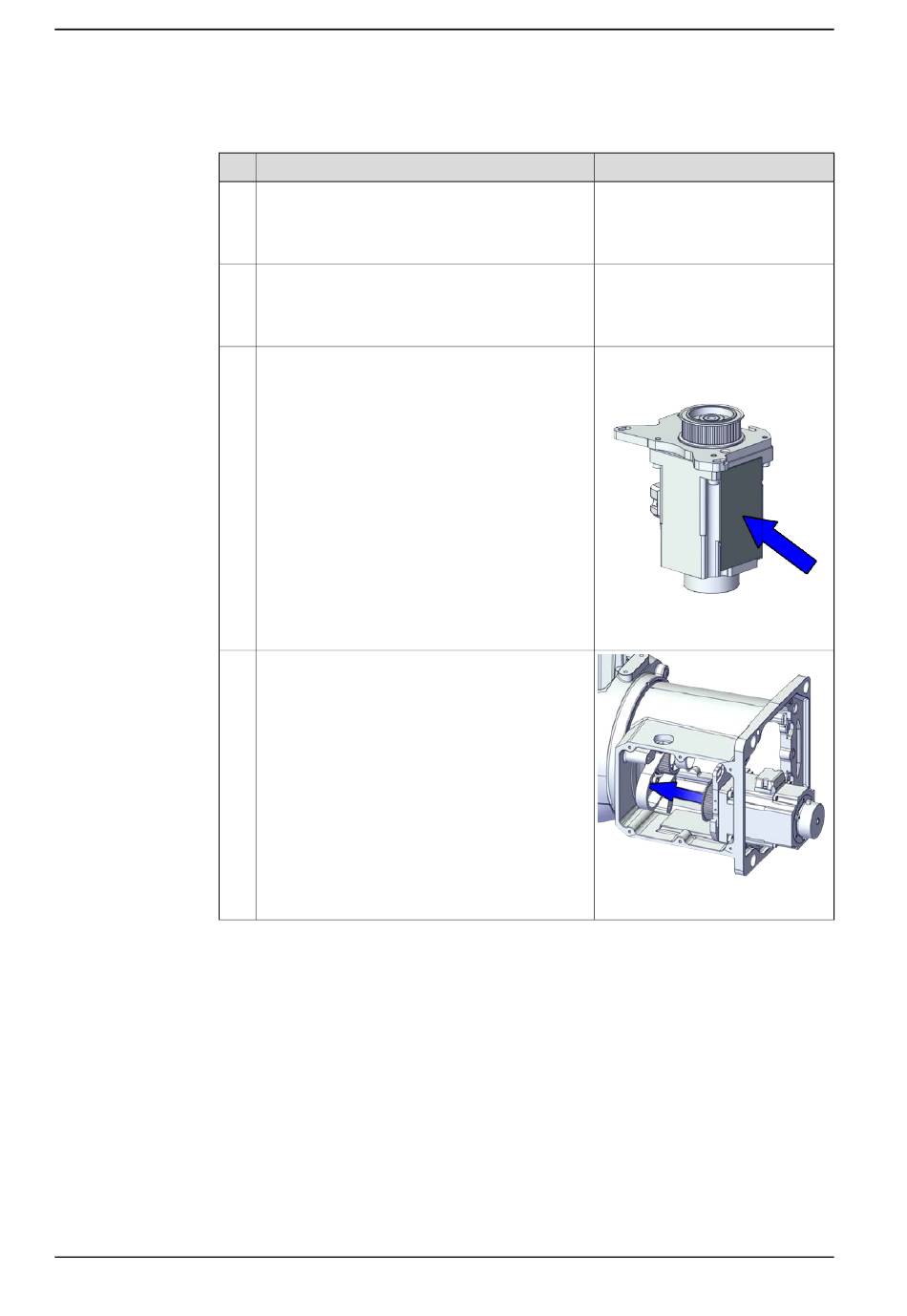

Wiedereinbau von Motor Achse 1
1
2
3
4
Fortsetzung auf nächster Seite
328
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Stellen Sie Folgendes sicher:
• Alle Montageflächen sind sauber und unbe-
schädigt.
• Der Motor ist sauber und unbeschädigt.
Überprüfen Sie den Kühleinsatz.
Bei Beschädigung austauschen.
Setzen Sie den Antriebsriemen in die Antriebsrolle
des Motors ein. Prüfen Sie, ob der Riemen korrekt
in der Nut der Rolle läuft.
© Copyright 2019-2022 ABB. Alle Rechte vorbehalten.
Hinweis
Kühleinsatz für die Motoren der
Achsen 1 und 2: 3HAC071020-001
xx1800003602
xx1800003085
