Produkthandbuch - IRB 1100
3HAC064992-003 Revision: J

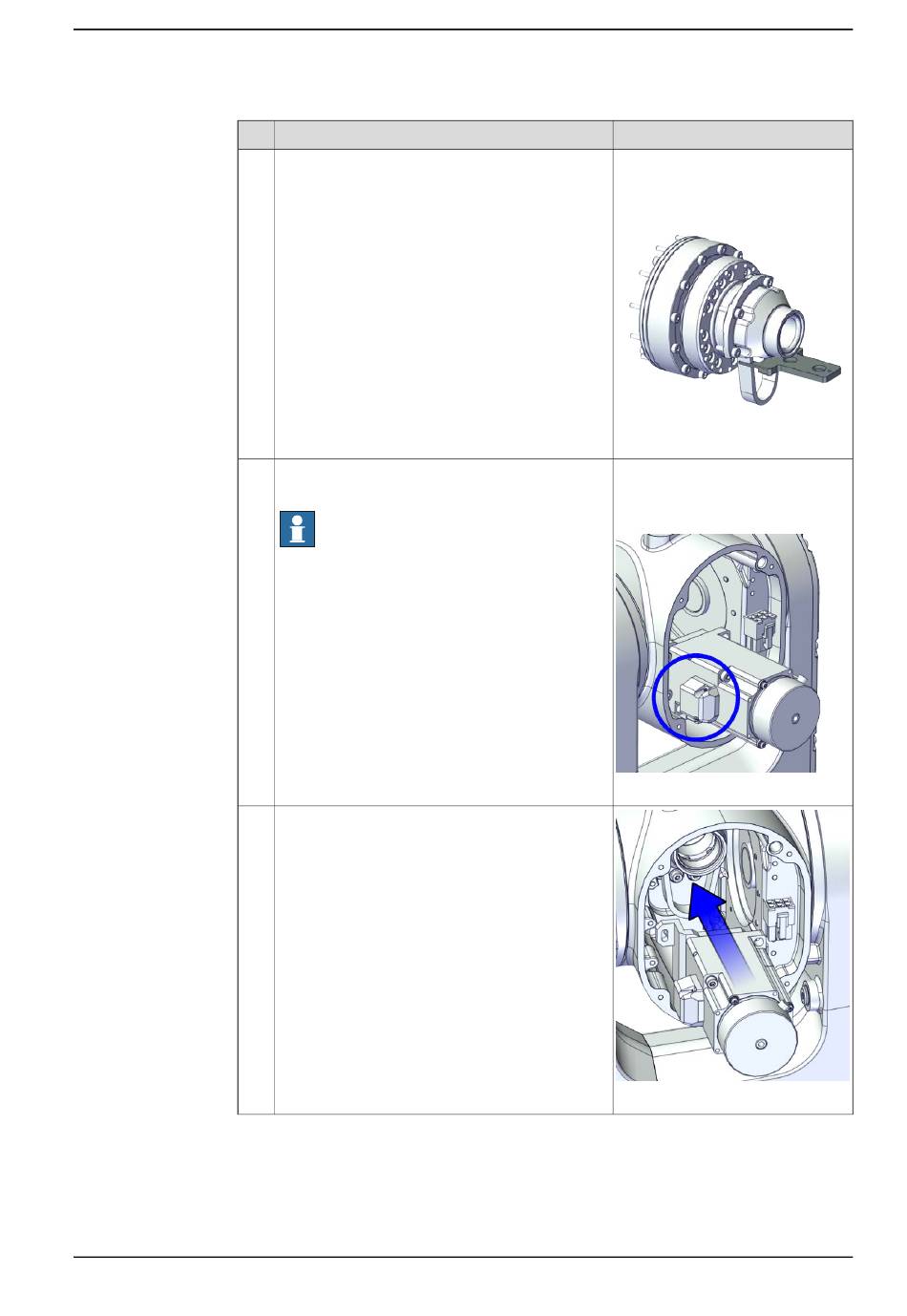

5.6.2 Austauschen von Verlängerungseinheit und Handgelenk
Aktion
Befestigen Sie den Antriebsriemen mit dem Motor-
Einbauwerkzeug.
Richten Sie den Motor korrekt aus und bringen
Sie ihn im Gehäuse an.
Hinweis
Vergewissern Sie sich, dass der Motorflansch
nicht auf den Antriebsriemen drückt.
Installieren Sie den Antriebsriemen an der An-
triebsrolle des Motors.
© Copyright 2019-2022 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
Einbauwerkzeug Motor Achse 4,
enthalten im Spezialwerkzeugsatz.
3HAC071022-001
xx1900000044
Motorausrichtung: Richten Sie den
Motor entsprechend der Abbildung
unten entsprechend dem einge-
kreisten Motoranschluss aus.
xx1800003287
xx1800003617
Fortsetzung auf nächster Seite
