LX 7007 C V3.00
Die im LX7007 Vario (AU und USB-D) eingebaute Varioanzeige entspricht immer INDICATOR 1

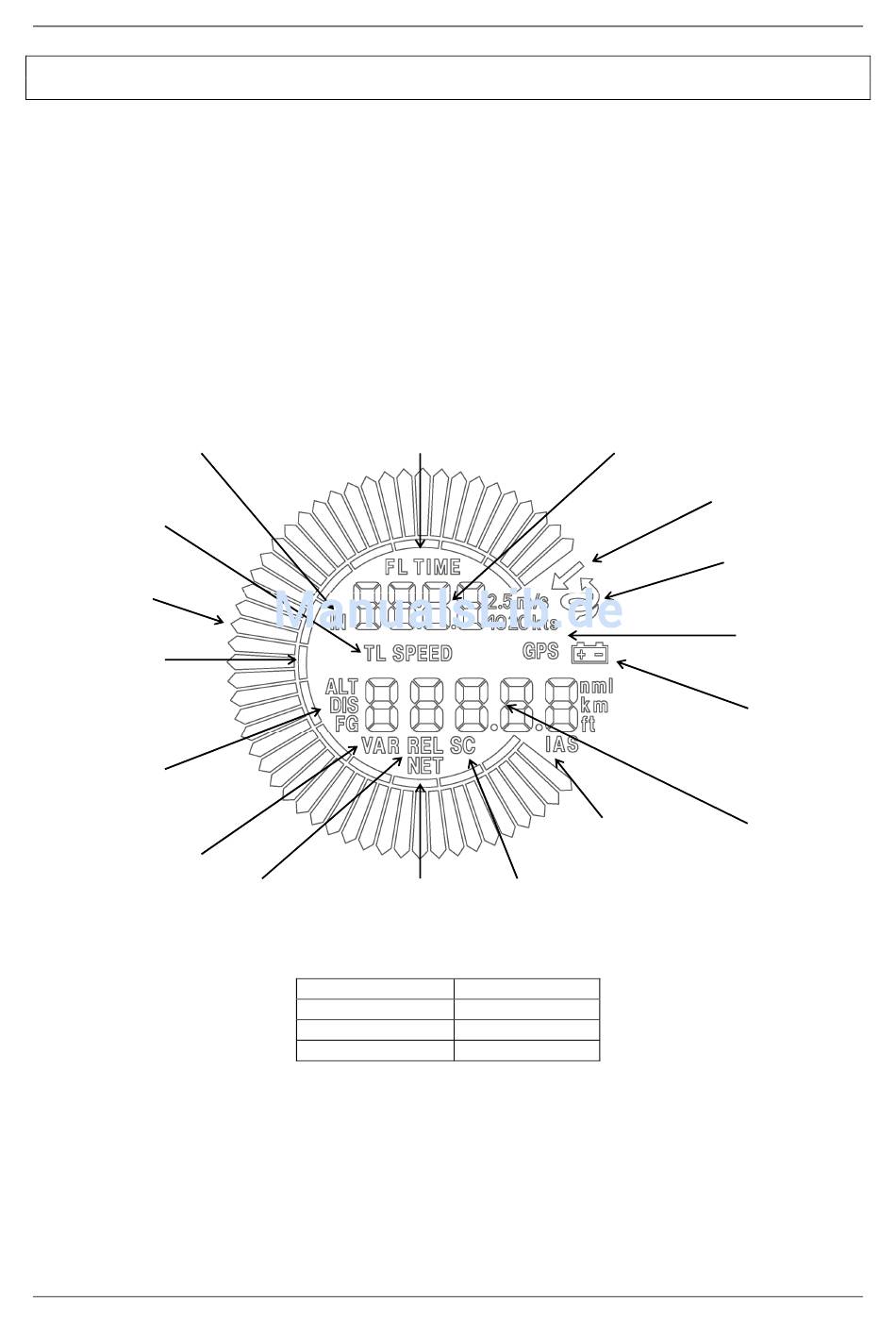

3.3.2.10.1 LX7007 AU (LCD)
Das Layout der Anzeige besteht aus: Zeiger, zwei numerischen Anzeigen, und verschiedenen Symbolen.
•
Needle
•
SC Ring
•
Upper Numeric Display
•
Vario Mode Indicator
•
Lower Numeric Display
Die Status-Anzeigen (ALT, DIS, GP usw.) sind von den momentanen Funktionen abhängig, siehe weiter unten.
Die Anzeigen der Einheiten wie z.B. km sind von den eingestellten Einheiten gemäß Kapitel 3.3.2.11., "UNITS"
abhängig. BAT ist bei einer Batterie-Spannung von unter 11V aktiv.
Obere Statuszeile zeigt
INTEGRATOR
Obere Statuszeile
zeigt
TASK oder LEG SPEED
Variozeiger
Sollfahrt Ring
(ausschließlich)
Untere Statuszeile
zeigt
HÖHE / DISTANZ /
ENDANFLUG
Variozeiger zeigt
VARIO
Variozeiger zeigt
Die zusätzlichen Anzeigen besitzen an der Rückwand einen DIP-Schalterblock:
Die Anzeigen werden in der Einstellung Indicator 1 geliefert. Anzeigen mit gleicher DIP Schalter-Stellung zeigen
identische Werte an (es gibt aber keine Datenkonflikte).
Die LX7007 Analog Unit (AU) ist immer Indicator 1, es gibt keine DIP-Schalter.
Programmierbar ist die Funktion der Nadel und der zwei numerischen Anzeigen. Die Anzeige kann man für VARIO-
und SC-Modus unterschiedlich konfigurieren.. Das bedeutet bei z.B. VAR .Needle (Zeigerfunktion im Variomode) und
SC Needle (Zeigerfunktion in Sollfahrtmode, SC = Speed Command), handelt es sich um den gleichen Zeiger in
verschiedenen Flugmodi, dasselbe gilt für die numerischen Datenfelder.
Bei dem Zeiger haben wir folgende Einstellmöglichkeiten (Items Vario Needle und SC Needle):
•
Vario, SC, NETTO, RELATIV (netto – 0.7 m/s),
Varionadel (Vario, SC, Netto, Relativ)
Sollfahrtanzeige (nicht einstellbar)
Numerische Anzeigezeile oben
Vario oder Sollfahrtstatusanzeige
Numerische Anzeigezeile unten
Obere Statuszeile zeigt
FLIGHT / LEG TIME
Variozeiger zeigt
NETTO
RELATIV
Schalter 1 ON
Schalter 2 ON
Schalter 3 ON
Alle OFF
Wichtig!
Obere Statuszeile
Variozeiger zeigt
INDICATED AIR SPEED
Variozeiger zeigt
Sollfahrt
Indicator 1
Indicator 2
Indicator 3
Indicator 4
Seite 34
Sollfahtmodus aktiv
Variomodus aktiv
GPS STATUS Anzeige
(nicht verfügbar)
LOW BATTERY
Anzeige bei < 11V
Untere Statuszeile
(nicht verfügbar)
Mai 2012
