LX 7007 C V3.00
Mai 2012
2.4.3
Installation von Optionen
Alle Optionen (LX 7007C DoSi, Fernbedienung, Sprachausgabemodul, Magnetfeldsonde, weitere Varioanzeigen)
werden an den LX Systembus RS485 angeschlossen. Dazu wird eine RS485 Verteilerplatine benötigt. Die Installation
der Optionen ist plug and play und bedarf keinerlei Lötarbeiten. Alle Busgeräte erhalten auch ihre Stromversorgung aus
dem Hauptgerät. Eine zugängliche Sicherung im Hauptgerät (3A flink) sichert den Bus gegen Verpolung am Hauptgerät
oder Kurzschluß in einem der Busteilnehmer.

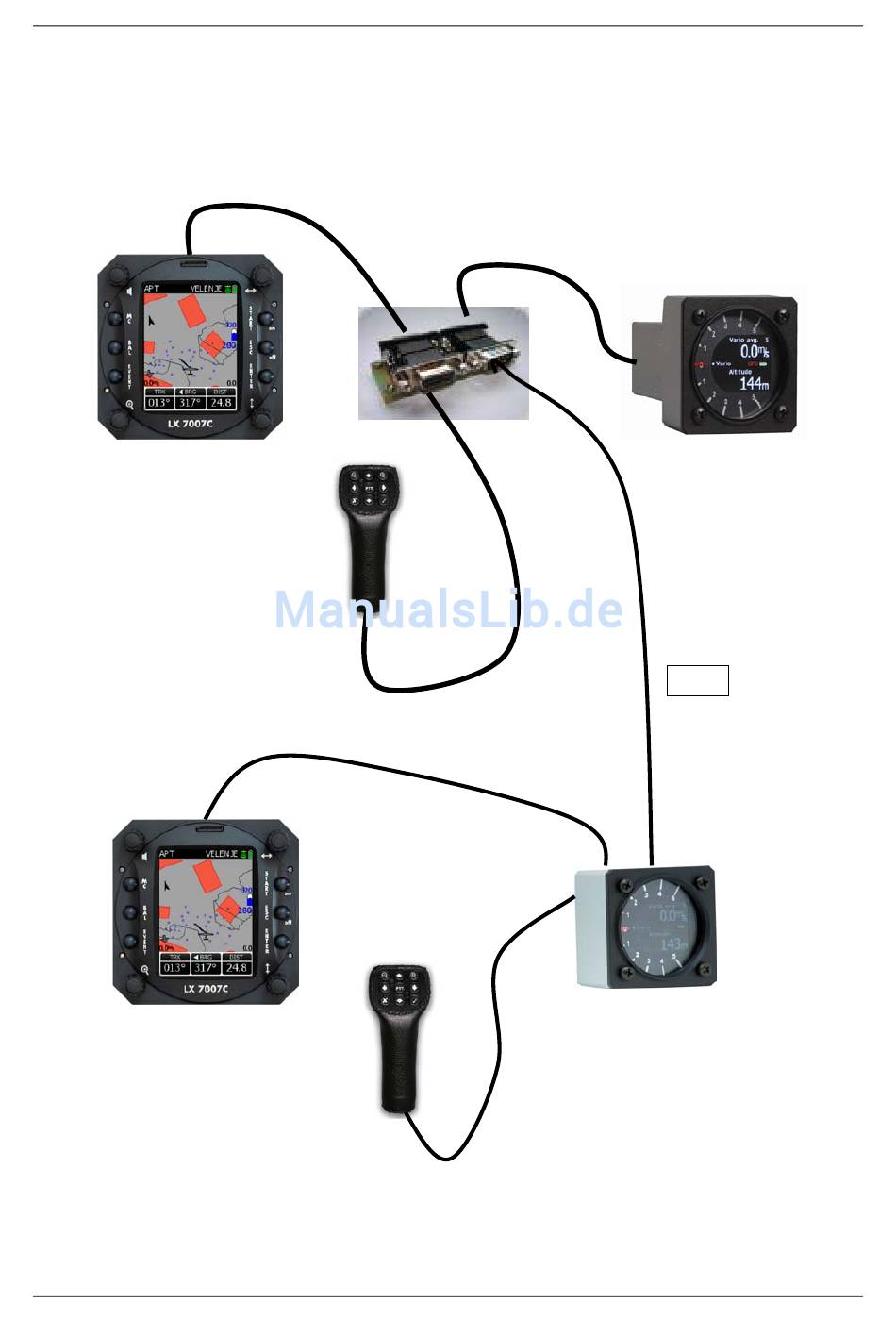

Im Folgenden ein Beispiel für ein Doppelsitzersystem mit zwei Fernbedienungen.
Vorderer Sitz
485
Hinterer Sitz
Seite 16
