LX 7007 C V3.00
5.3 LX7007 C – Remote K
5.3.1
Allgemeines

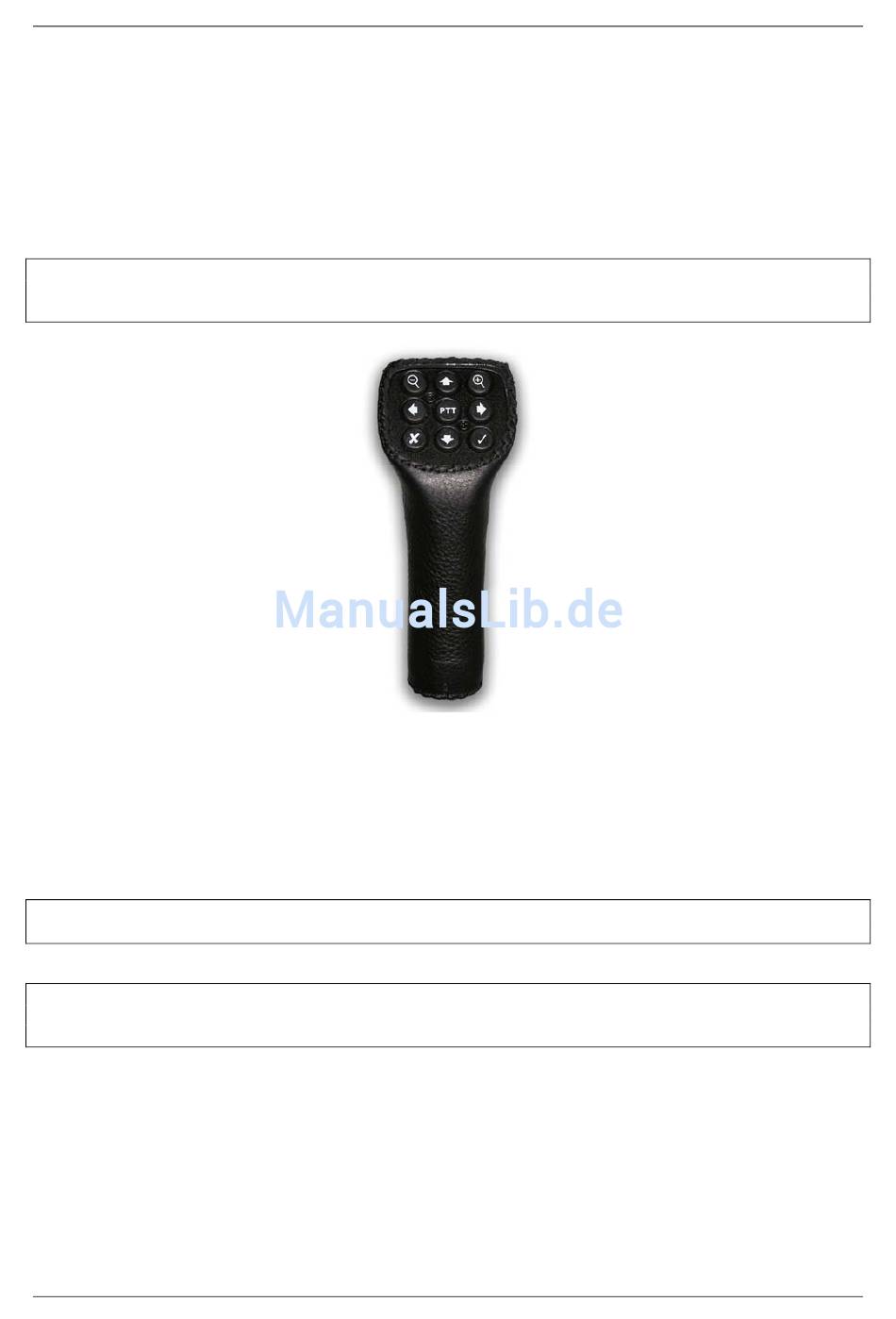

Das System besteht aus zwei Komponenten: dem eigentlichen Knüppelaufsatz mit 9 Tasten (+ eine Taste auf der
Vorderseite als Vario/Sollfahrt-Umschalter), der auch die komplette Elektronik enthält und einer kleinen Platine, die
zum Anschluß an den RS485-Bus vorbereitet ist. 4 Drähte verbinden den Knüppel mit dieser Platine, zusätzlich gibt es
noch zwei geschirmte Kabel, die für den Anschluß von Funktaster (PTT) und Vario/Sollfahrt-Umschalter gedacht sind.
Die Knüppelaufsätze werden mit Innendurchmessern von 19.3, 20 und 24mm geliefert. Sie sind somit für fast alle
gängigen Segelflugzeugtypen geeignet.
Der Knüppelaufsatz wird ist in drei Innendurchmessern lieferbar, 19,3mm, 20mm and 24 mm. Bitte messen Sie vor der
5.3.2
Einbau des Knüppelaufsatzes
Der originale Knüppelgriff muss entfernt werden. Die 4 Kabel zwischen Knüppel und Platine müssen zusätzlich durch
die Durchführung gebracht werden. PTT und Vario/Sollfahrtumschalter sind meist schon verdrahtet, sie müssen nur
noch mit den beiden separaten geschirmten Kabeln verbunden werden. Alle anderen Tasten werden durch den
eingebauten Microcontroller verwaltet. Es besteht die Möglichkeit, dass die Kabelausführung ihres Knüppels zu klein
ist. Bevor Sie diese aufbohren, konsultieren Sie bitte den Luftfahrzeughersteller.
Bitte stellen Sie die Einstellung für den Vario/Sollfahrt-Umschalter auf TASTER (SETUP -> Password->INPUT)
Nach erfolgreicher Installation, ist am LX7007 keine spezielle Einstellung notwendig, die Meldung "REMOTE
DETECTED" während des Bootvorganges zeigt an, dass das Gerät erkannt wurde und einsatzbereit ist.
5.3.3
Installation
Der Anschluß des Systems erfolgt am RS485-Bus, siehe folgendes Beispiel:
Hinweis!
Bestellung den Aussendurchmesser des Steuerknüppels.
Wichtig!
Wichtig!
Seite 68
Mai 2012
