LX 7007 C V3.00
Mai 2012
2.4.2
Stromversorgung
Die LX 7007 C DU (80 mm Hauptgerät) wird mit dem passenden Kabelsatz (15pol SubD) an das 12V Bordnetz
angeschlossen (Kabel rot und blau). Bitte beachten: Der Kabelsatz für die USB-D (Vario) hat als Hauptverbinder einen
15pol SubD. Nicht verwechseln, die Stromversorgung muß ind Hauptgerät.

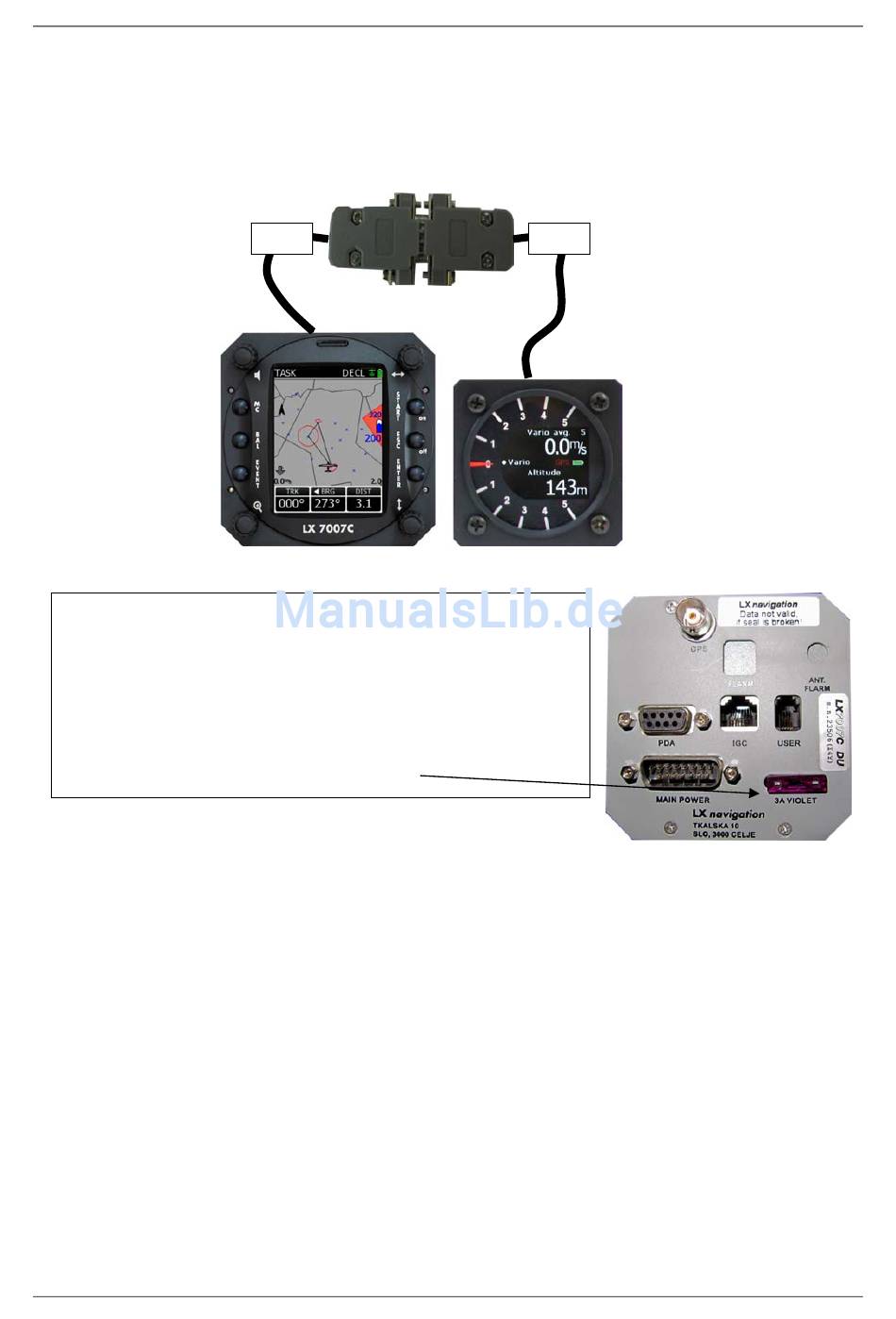

Ohe weitere Optionen werden Hauptgerät und Vario direkt über den RS 485 Bus (zwei 9pol Stecker, markiert mit 485)
miteinender verbunden. Bitte vor der ersten Inbetriebnahme gründlich prüfen.
485
485
Wichtig!
Das Gerät hat keine interne Sicherung, deshalb unbedingt mit einer
externen Sicherung (max. 3A, flink) schützen. Die Sicherung auf
der Rückseite schützt das Gerät vor Kurzschlüssen auf dem
Systembus, es ist eine Klingensicherung 3A flink (violett), die man
an vielen Tankstellen bekommt.
Beim Einbau bitte Kabel mit hinreichendem Querschnitt verwenden,
mindesten 0,5mm².
Seite 15
