LX 7007 C V3.00

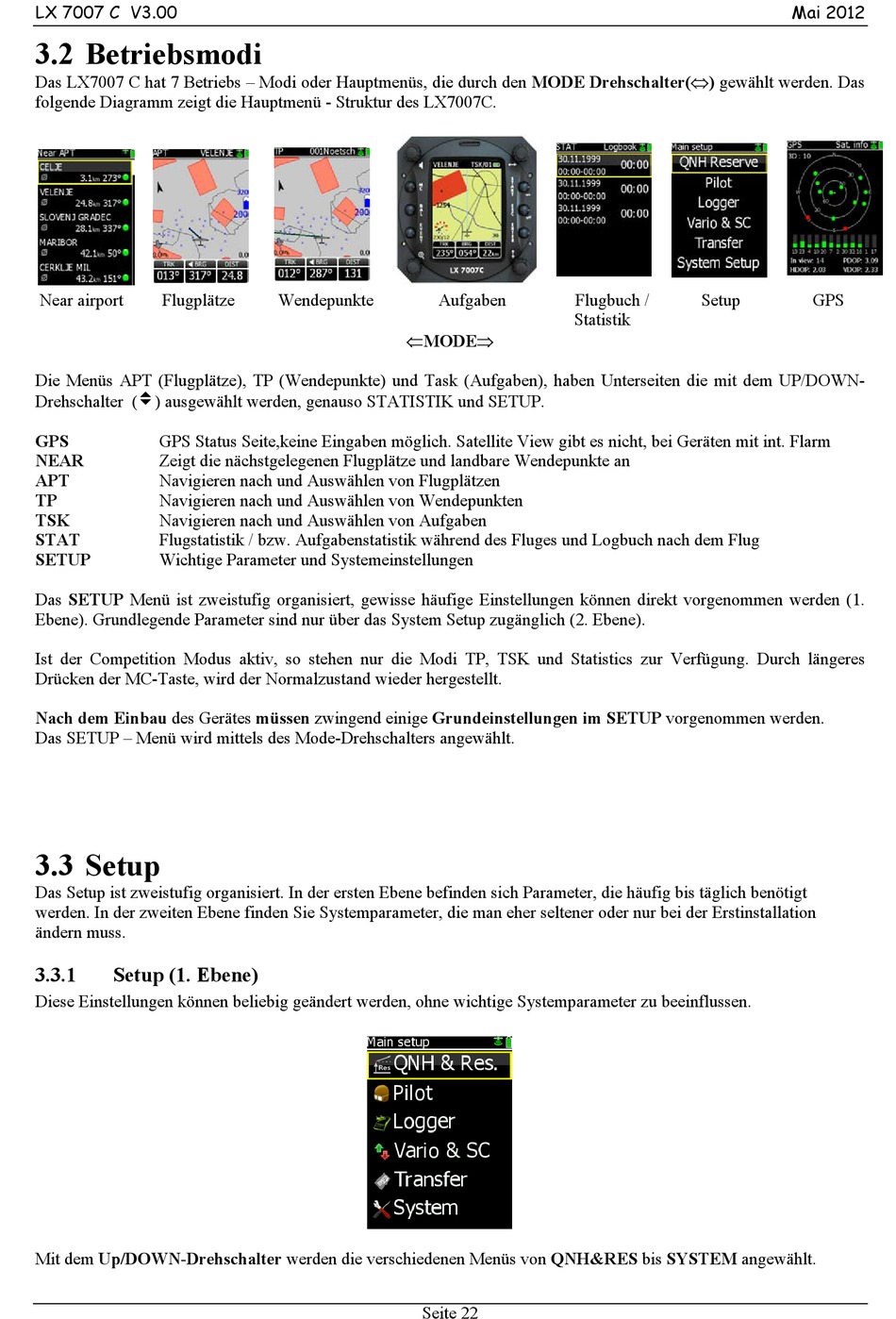

3.2 Betriebsmodi
Das LX7007 C hat 7 Betriebs – Modi oder Hauptmenüs, die durch den MODE Drehschalter(⇔) gewählt werden. Das
folgende Diagramm zeigt die Hauptmenü - Struktur des LX7007C.
Near airport
Flugplätze
Die Menüs APT (Flugplätze), TP (Wendepunkte) und Task (Aufgaben), haben Unterseiten die mit dem UP/DOWN-
Drehschalter (v) ausgewählt werden, genauso STATISTIK und SETUP.
GPS
GPS Status Seite,keine Eingaben möglich. Satellite View gibt es nicht, bei Geräten mit int. Flarm
NEAR
Zeigt die nächstgelegenen Flugplätze und landbare Wendepunkte an
APT
Navigieren nach und Auswählen von Flugplätzen
TP
Navigieren nach und Auswählen von Wendepunkten
TSK
Navigieren nach und Auswählen von Aufgaben
STAT
Flugstatistik / bzw. Aufgabenstatistik während des Fluges und Logbuch nach dem Flug
SETUP
Wichtige Parameter und Systemeinstellungen
Das SETUP Menü ist zweistufig organisiert, gewisse häufige Einstellungen können direkt vorgenommen werden (1.
Ebene). Grundlegende Parameter sind nur über das System Setup zugänglich (2. Ebene).
Ist der Competition Modus aktiv, so stehen nur die Modi TP, TSK und Statistics zur Verfügung. Durch längeres
Drücken der MC-Taste, wird der Normalzustand wieder hergestellt.
Nach dem Einbau des Gerätes müssen zwingend einige Grundeinstellungen im SETUP vorgenommen werden.
Das SETUP – Menü wird mittels des Mode-Drehschalters angewählt.
3.3 Setup
Das Setup ist zweistufig organisiert. In der ersten Ebene befinden sich Parameter, die häufig bis täglich benötigt
werden. In der zweiten Ebene finden Sie Systemparameter, die man eher seltener oder nur bei der Erstinstallation
ändern muss.
3.3.1
Setup (1. Ebene)
Diese Einstellungen können beliebig geändert werden, ohne wichtige Systemparameter zu beeinflussen.
Mit dem Up/DOWN-Drehschalter werden die verschiedenen Menüs von QNH&RES bis SYSTEM angewählt.
Wendepunkte
Aufgaben
⇐MODE⇒
Seite 22
Flugbuch /
Setup
Statistik
Mai 2012
GPS
