LX 7007 C V3.00
2.4.4

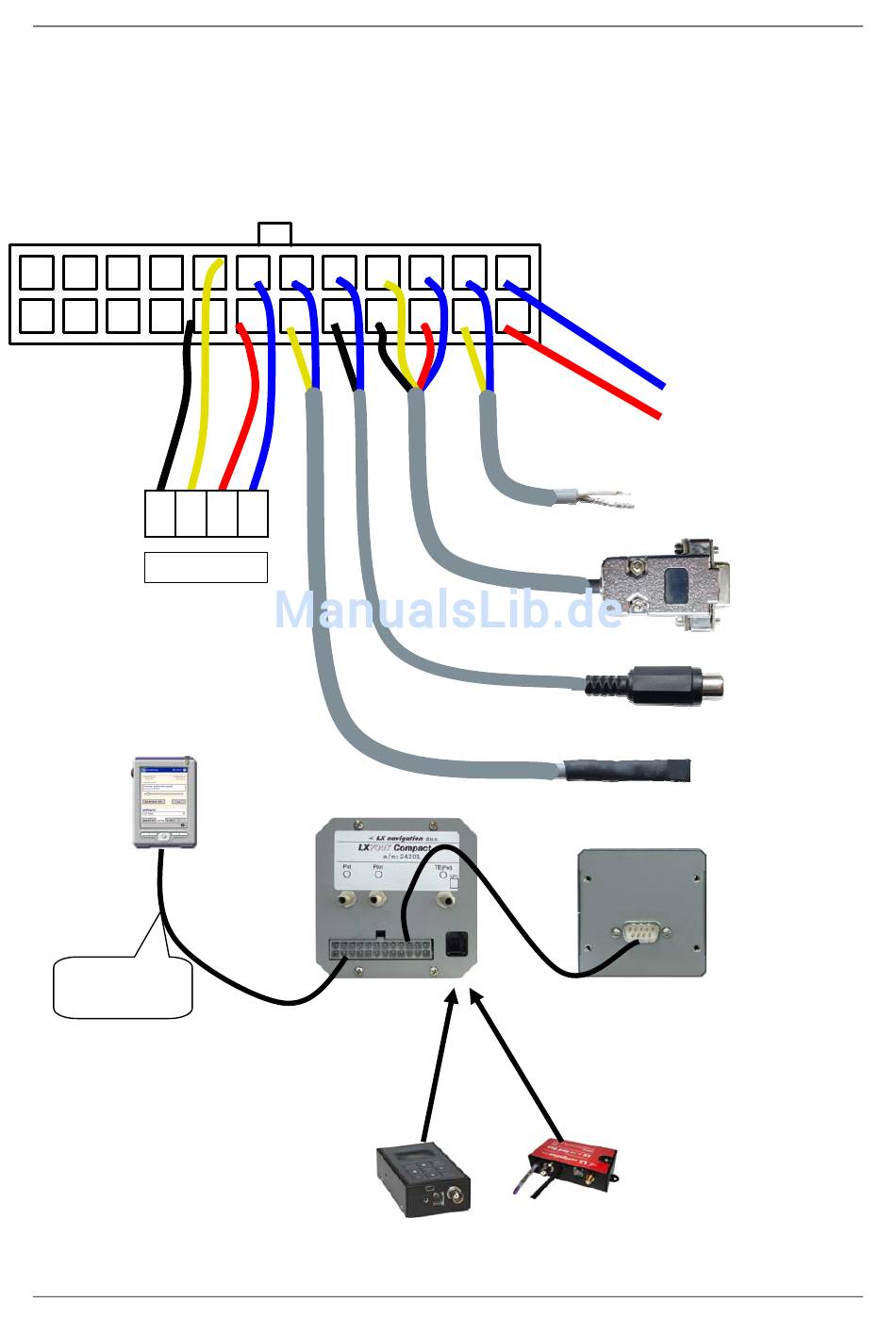

Kabelplan LX 7007 compact C
Die Verkabelung des LX7007 compact C unterscheidet von den anderen drei Modellen (LX 7007 C, LX 7007 CB und
LX 7007).
Nur ein 24poliger Stecker ist auf der Rückseite der Rechnereinheit angebracht. Ein- und Ausgänge sind bereits
verdrahtet und eindeutig markiert. Der PDA-Ausgang liefert auch die 5V-Versorgung zusätzlich zu den Datenleitungen
Tx and Rx. Eine vierfach Lüsterklemme dient zur Verdrahtung mit offenen Enden. Kabel für PDAs und LX MiniMap
sind erhältlich (nicht Standardlieferumfang).
24
23
22
21
12
11
10
9
PDA
5V, NMEA
plus Flarm
20
19
18
17
8
7
6
5
16
15
14
13
4
3
2
1
Seite 17
Mai 2012
GND
+12V
Sollfahrt/Vario
VARIO
Anzeige
Lautsprecher
OAT
