LX 7007 C V3.00
Mai 2012
5.1.1.1.2.2
Einstellungen
Mittels des Mode-Tasters lassen sich einige Einstellungen des externen Displays ändern. Stecken Sie das Display ab,
halten Sie den Mode-Taster gedrückt und schließen Sie das Display wieder an.
Wenn Sie den Mode-Taster für etwa 1-2 Sekunden gedrückt halten können Sie den Status des Displays (PIC oder PAX,
wichtig für Doppelsitzer) festlegen. Dieser Programmiermodus wird angezeigt, daß nur die grüne Tx-LED dauerhaft
leuchtet.
Wenn Sie den Mode-Taster für etwa 3-4 Sekunden gedrückt halten können Sie die Datenrate mit der das Display
kommuniziert, festlegen. Dieser Programmiermodus wird angezeigt, daß die grüne Tx-LED und die Rx-LED dauerhaft
leuchten.
Um die jeweiligen Parameter zu ändern drücken Sie dann nur ganz kurz auf den Mode-Taster und beobachten die
grünen LEDs (siehe untenstehende Tabelle). Sie können auch zwischen den Programmiermodi wieder mit einem
längeren Druck wechseln. Um die Werte zu speichern, müssen Sie das Display wieder abstecken.
Tabelle: Einstellungen am externen LX-Flarm Display
Parameter
LED
Grüne LED
Grüne LED
Grüne LED
Grüne LED
Grüne LED
Grüne LED
018˚
054˚
090˚
126˚
162 ˚
198˚
Tx
PIC
PAX
DoSi Konfg.
Baudrate
Tx+Rx
4800 bps
9600 bps
19200 bps
-------
38400 bps
57600 bps
Hinweis!
Beim LX7007 ist die Datenrate festgelegt auf 19200bps und kann nicht verändert. Das externe Display kommt
werksseitig mit 19200bps.
5.1.1.1.3

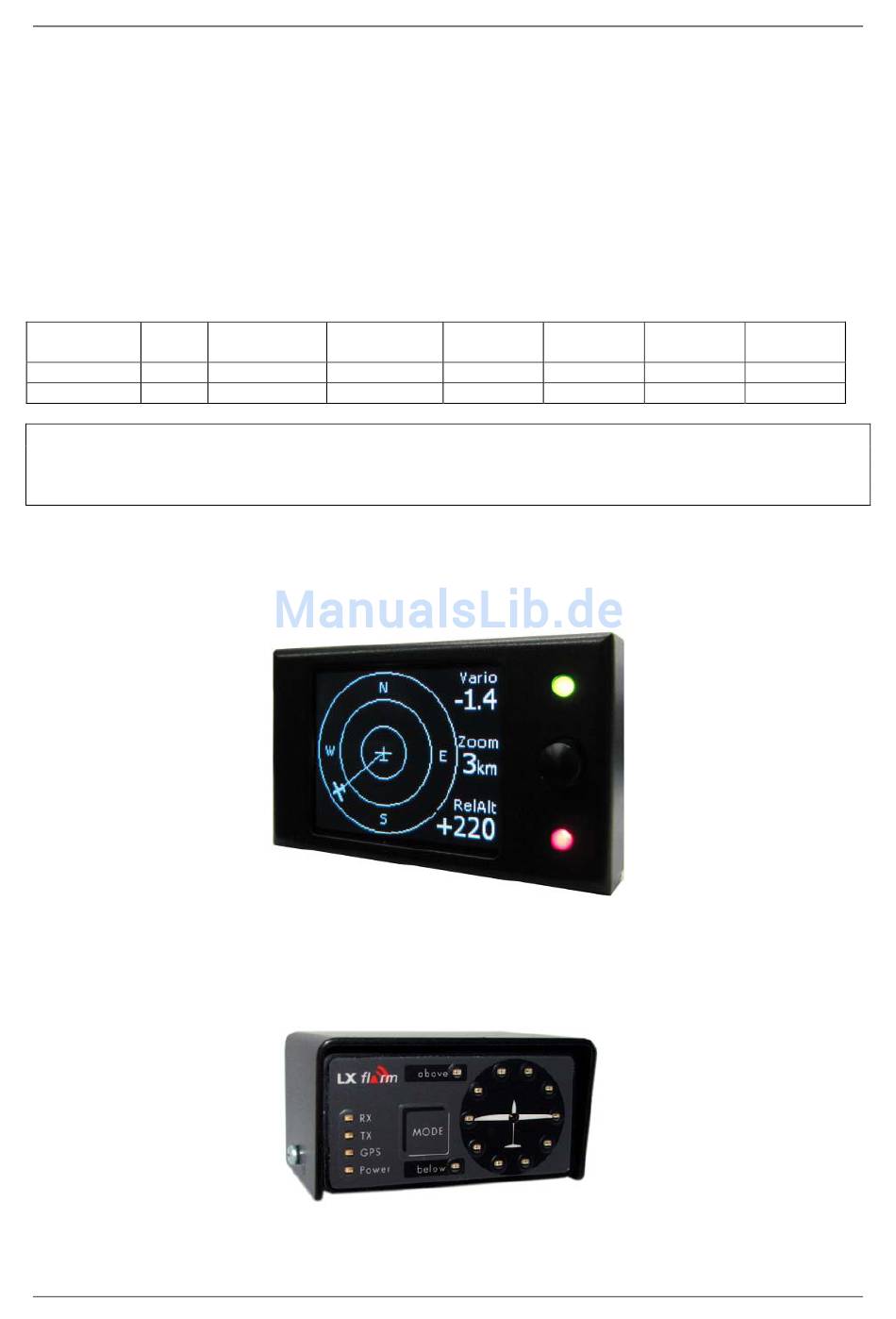

LX-Flarm graphisches Display
Dieser Displaytyp ist zu 100% kompatibel zu den Flarmdaten aus dem LX7007 und kann anstelle des Standard LED-
Displays verwendet werden. Siehe Handbuch zum graphischen FLARM-Display.
5.1.1.1.4 Installation des Displays
Das externe FLARM-Display kann im Prinzip beliebig angebracht werden, empfohlen wird, es möglichst weit oben zu
platzieren, um es beim Luftraumscreening mit im Blickfeld zu haben. Soll es auf der Abdeckung angebracht werden,
können wir ein geeignetes Gehäuse hierfür anbieten.
Ist beabsichtigt ein weiteres Navigationsgerät (z.B. PDA) oder das graphische LX-FLARM-Display mit den Daten aus
dem FLARM zu betreiben, so wird ein Splitter zum Abzweigen dieser Daten benötigt. LX Navigation bietet Ihnen die
Seite 62
