LX 7007 C V3.00
2 Einbau
Bei der Lieferung bitte sofort das Paket auf eventuelle Beschädigungen prüfen und diese sofort beim Paketfahrer
beanstanden, da sonst eine Abwicklung der Versicherung nicht möglich ist. Beim Auspacken bitte ebenfalls auf
Beschädigungen und Vollständigkeit prüfen.
2.1 Mechanischer Einbau
Der Rechner entspricht mit d=80mm und der Analogteil mit Varioanzeige mit d=57 mm der Luftfahrtnorm. Deshalb ist der
Einbau sehr leicht und unproblematisch. Für den Einbau der Rechnereinheit müssen die Befestigungslöcher auf 6 bis 6,2mm
aufgebohrt werden.
• Bereiten Sie die Ausschnitte und Bohrlöcher nach dem Bohrplan (siehe unten) vor.
• Entfernen Sie die Abdeckungen von den Drehschaltern. Sie sehen jetzt die Befestigungsschrauben der Drehschalter
• Lockern Sie die Befestigungsschrauben der Drehschalter (Die Drehschalter müssen Sie dabei gut festhalten) und
entfernen Sie die Drehschalter. (Schlitzschraubenzieher)
• Entfernen Sie die Spezialschrauben (M8 Nuss oder Schlüssel)
• Passen Sie das LX7007 C in den Ausschnitt ein.
• Setzen Sie die Spezialschrauben wieder ein und ziehen Sie fest.
• Drehschalter und Abdeckungen wieder anbringen.

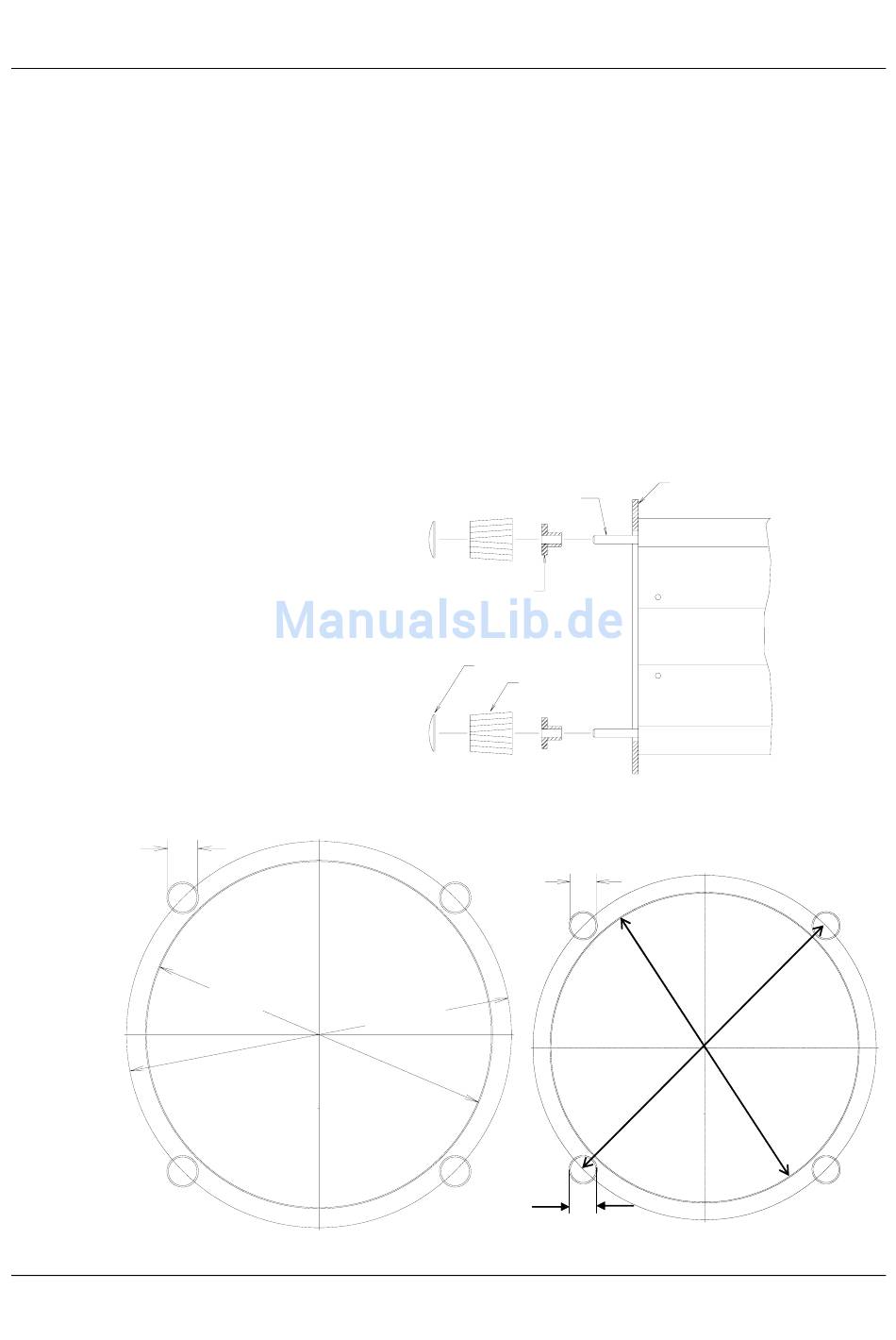

2.2 Abmessungen
6mm
°80.0mmh11
LX7007 DU
Achse Drehschalter
selector axis
special type screw
Hohlschraube M6
Abdeckkappe
press-in cover
rotary knob
Drehknopf
2
1/4
°89.0mm
Seite 10
Panel
instrument panel
LX7007
LX5000
4,5mm
"
φ
57mmh11
φ
66.0mm
LX7007 AU
Mai 2012
