LXNAV V7 Version 3.01

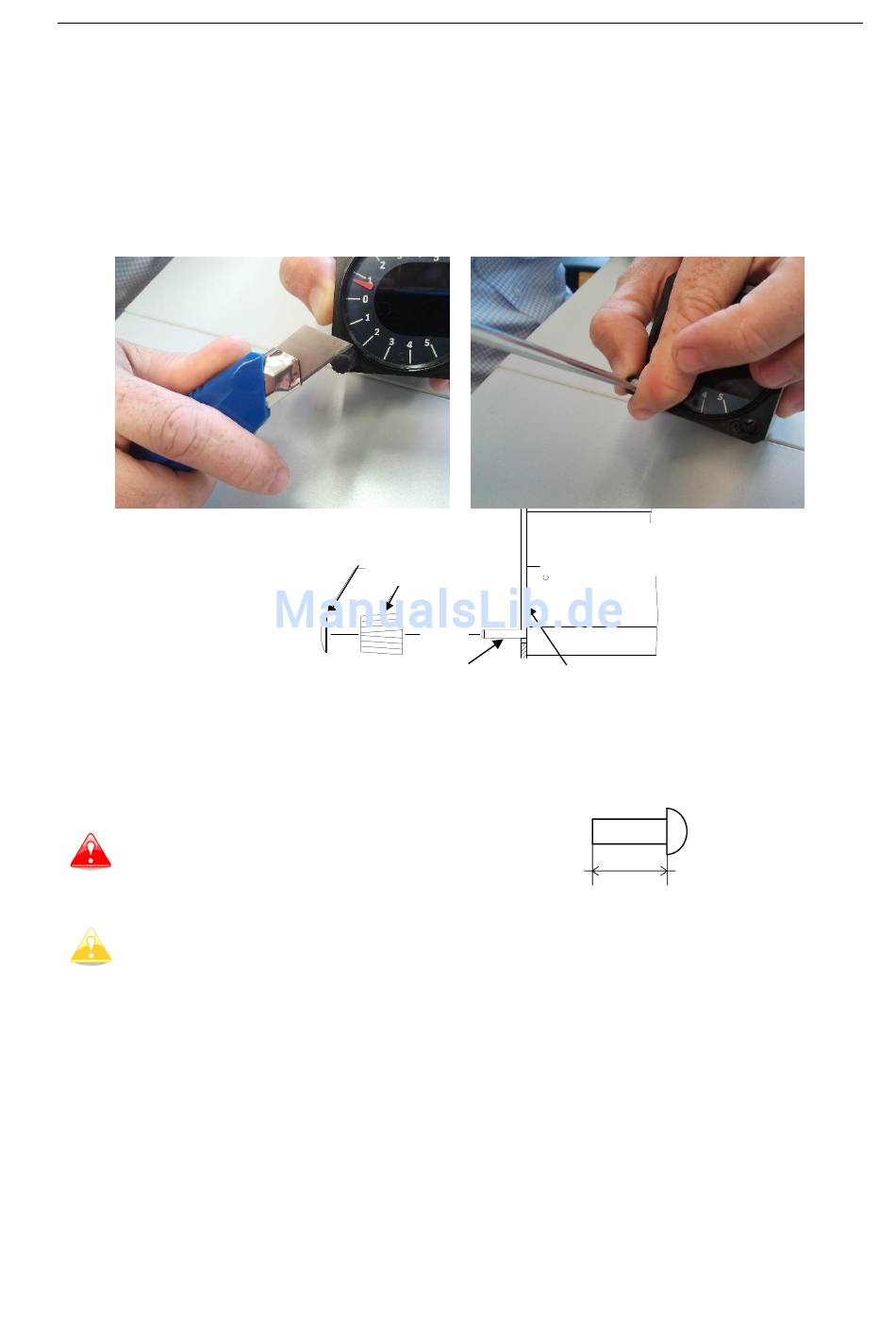

8.2 Mechanischer Einbau des V7
Das Gerät entspricht mit seinem Durchmesser d=57 mm der Luftfahrtnorm. Deshalb ist der Einbau sehr
leicht und unproblematisch.
• Bereiten Sie den Ausschnitte nach dem Bohrplan (siehe unten) vor.
• Entfernen Sie die Abdeckung von dem Drehknopf. Sie sehen jetzt die Befestigungsschraube des
Drehknopfes
• Lockern Sie die Befestigungsschrauben des Drehsknopfes (Den Drehknopf müssen Sie dabei gut
festhalten) und entfernen Sie den Drehknopf. (Schlitzschraubenzieher)
• Entfernen Sie nun auch die M4 Standardschrauben (Kreuzschlitz)
• Passen Sie das V7 in den Ausschnitt ein.
• Bringen Sie die M4 Standardschrauben an
• Drehschalter und Abdeckung wieder anbringen. Achten Sie darauf, daß der Drehschalter genügend
Abstand zum Panel hat, damit die Druckfunktion nicht blockiert ist
Die Länge der M4 Schrauben ist limitiert auf 6mm!!!!
Achten Sie bitte darauf, daß das V7 weit genug vom Kompass weg installiert wird. Der
Steppermotor erzeugt magnetische Störungen.
selector axis
special type screw
Abdeckkappe
press-in cover
Drehknopf
rotary knob
Deshalb
ist
Achse Drehschalter
Seite 38
instrument panel
V7 Ausschnitt
LX5000
beim Drehschalter
Panel
6mm
November 2013
