Messelemente
Messelemente sind vordefinierte Farbbereiche, die einer bestimmten Spezifikation entsprechen und
zusätzlich zum Bild auf dem Druckbogen positioniert werden (siehe
"Arten von Messelementen",
Seite
97).
Die Messelemente im Bild müssen hinsichtlich Lage und Typ erkannt werden, um sie korrekt auswer-
ten zu können. Beim Scannen des Bogens wird das Bild analysiert und die Position potenzieller Mess-
elemente ermittelt. Dabei wird jeder potenzielle Messbereich mit den intern gespeicherten und im
Bereich "Störung/Service > Messgeräteinstellungen > Messelemente" zur Verwendung aktivierten
Messelement-Typen abgeglichen.

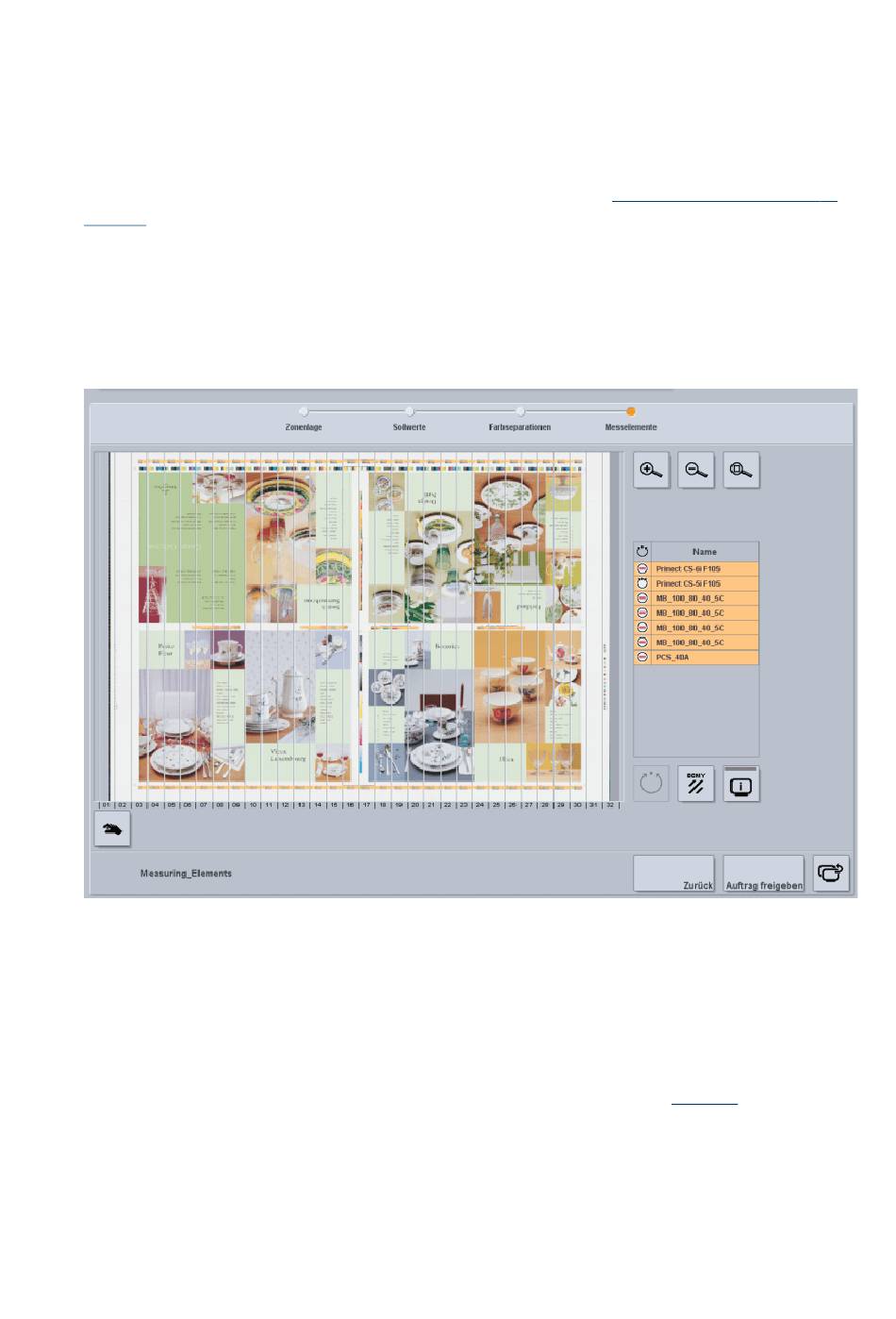

Bei einem Auftrag mit PPF werden alle in der PPF-Datei vorhandenen Farbmessstreifen, Minispots
und Messmasken automatisch gesucht. Alle gefundenen Messelemente werden in der Liste rechts
neben dem Scanbild angezeigt und blinken orange. Wählen Sie einen Eintrag in der Liste aus, wird
dieses Messelement im Bild durch eine blinkende Fläche über den Messelementen angezeigt.
Bei einem Auftrag ohne PPF werden automatisch alle im Servicebereich in der Liste "Verwendete
Messelemente" aktivierten Farbmessstreifen gesucht. Minispots und Messmasken müssen von Hand
gezeigt werden ("Service > Messgeräteinstellungen > Messelemente", siehe
Seite
191).
Arten von Messelementen
In Prinect Image Control können drei verschiedene Arten von Messelementen definiert und ausgewer-
tet werden:
Prinect Image Control – Bedienungsanleitung
97
