Druckbogen scannen

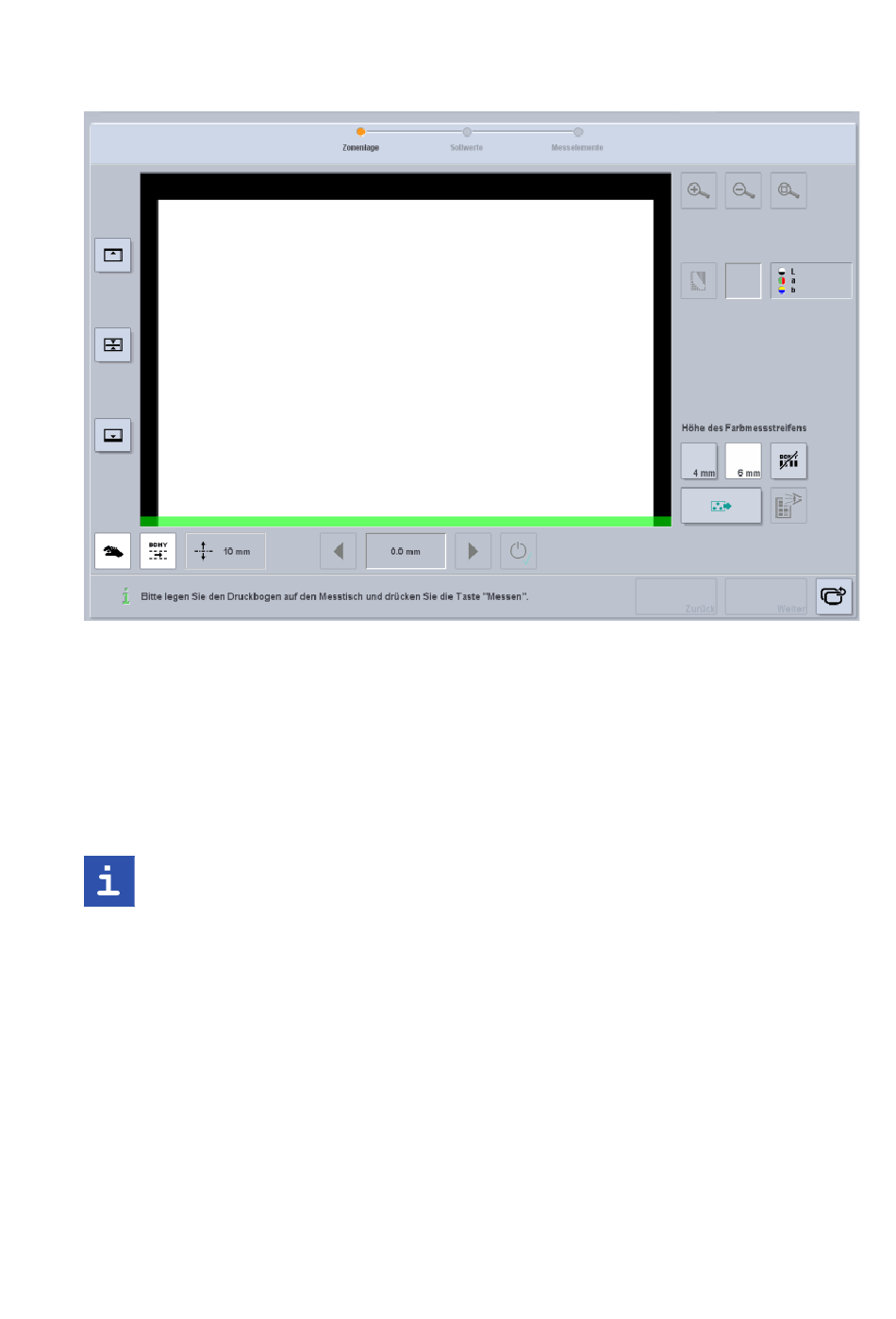

7. Ziehen Sie an der Druckmaschine einen Bogen zur Erfassung am Image Control. Je nach Druck-
maschine und Auftrag kann dies nach ca. 100 bis 300 durchgelaufenen Bögen gemacht werden.
8. Legen Sie den zu erfassenden Druckbogen auf den Messtisch. Der Druckbogen muss dabei mög-
lichst gerade an der Bogenanschlagskante und vollständig über den Saugluftlöchern liegen.
Hinweis: Achten Sie unbedingt darauf, dass der Druckbogen auch an den Seiten nicht über
den Bereich mit den Saugluftlöchern herausragt. Der Bogen wird sonst nicht vollständig
gleichmäßig angesaugt und u. U. nicht vollständig gescannt, was zu Fehlern in den Ergeb-
nissen führt.
9. Nur beim Arbeiten ohne PPF-Daten: Zeigen Sie die Farbmessstreifen-Position und selektieren
Sie die Höhe des Farbmessstreifens.
Die Position des Farbmessstreifens sollte von Hand gezeigt werden. Das erfolgt über die Tasten
"Oben, Mitte, Unten" oder über die Hand-Taste mit Hilfe der Verfahrtasten auf dem Messbalken
bei eingeschaltetem Laserpointer.
Prinect Image Control – Bedienungsanleitung
Standard-Workflow
43
