Messen/Regeln
Nutzen als Referenznutzen markieren: Der ausgewählte Nutzen wird anstelle des ursprünglichen
Referenznutzens als neue Referenz festgelegt.

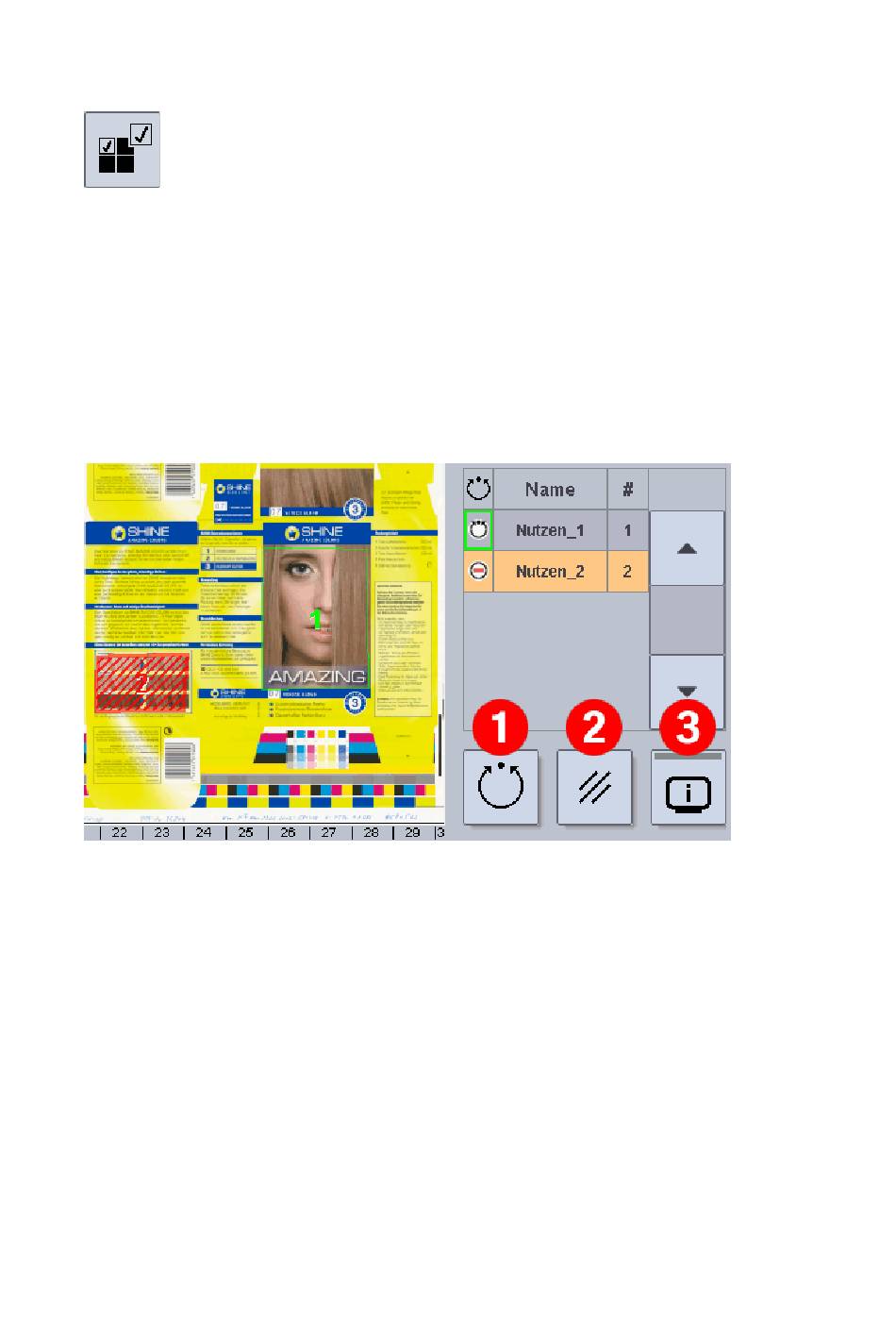

Liste der definierten Nutzen
Rechts neben dem Scanbild werden alle für diesen Bogenscan definierten Nutzen aufgelistet. Dies
können sowohl manuell definierte Nutzen ("Nutzen_*"), aus einer Mustermessung übernommene
Nutzen ("Muster_*") oder aus dem Archiv geladene Nutzen sein, die unter dem Namen angezeigt wer-
den, unter dem sie in der Datenbank abgelegt sind.
(1) Nutzenart zur Regelung verwenden: Die in der Liste markierte Nutzenart kann über diese Taste
für die Regelung deaktiviert bzw. wieder aktiviert werden. Deaktivierte Nutzenarten werden im Scan-
bild rot schraffiert dargestellt.
Wenn eine Nutzenart zur Regelung verwendet wird, bekommt sie in der Tabelle zusätzlich zum Sym-
bol für die Regelung einen farbigen Rahmen. Die Farbe des Rahmens zeigt an, wie gut die Nutzen im
Druckbogen nach vollständigem Ausregeln mit dem Referenznutzen übereinstimmen.
Abweichungen: ΔE 0 bis 3 = grün = gering, ΔE 3 bis 6 = gelb = mittel, ΔE > 6 = rot = hoch.
(2) Nutzenart aus Tabelle löschen: Die in der Liste markierte Nutzenart wird ohne weitere Abfrage
entfernt.
(3) Nutzen-Information: Öffnet ein Fenster mit Detailinformationen zu den definierten Nutzen. Hier
werden alle definierten Nutzenarten mit Scanbild, Name und Anzahl der zugehörigen Nutzen sowie
der Position auf dem Scanbild aufgelistet.
Kommt der Referenznutzen vom Bogen, so wird der Referenznutzen blau angezeigt. Wird kein Nutzen
blau dargestellt, stammt der Referenznutzen aus dem Nutzenarchiv oder von der Mustermessung.
Prinect Image Control – Bedienungsanleitung
155
