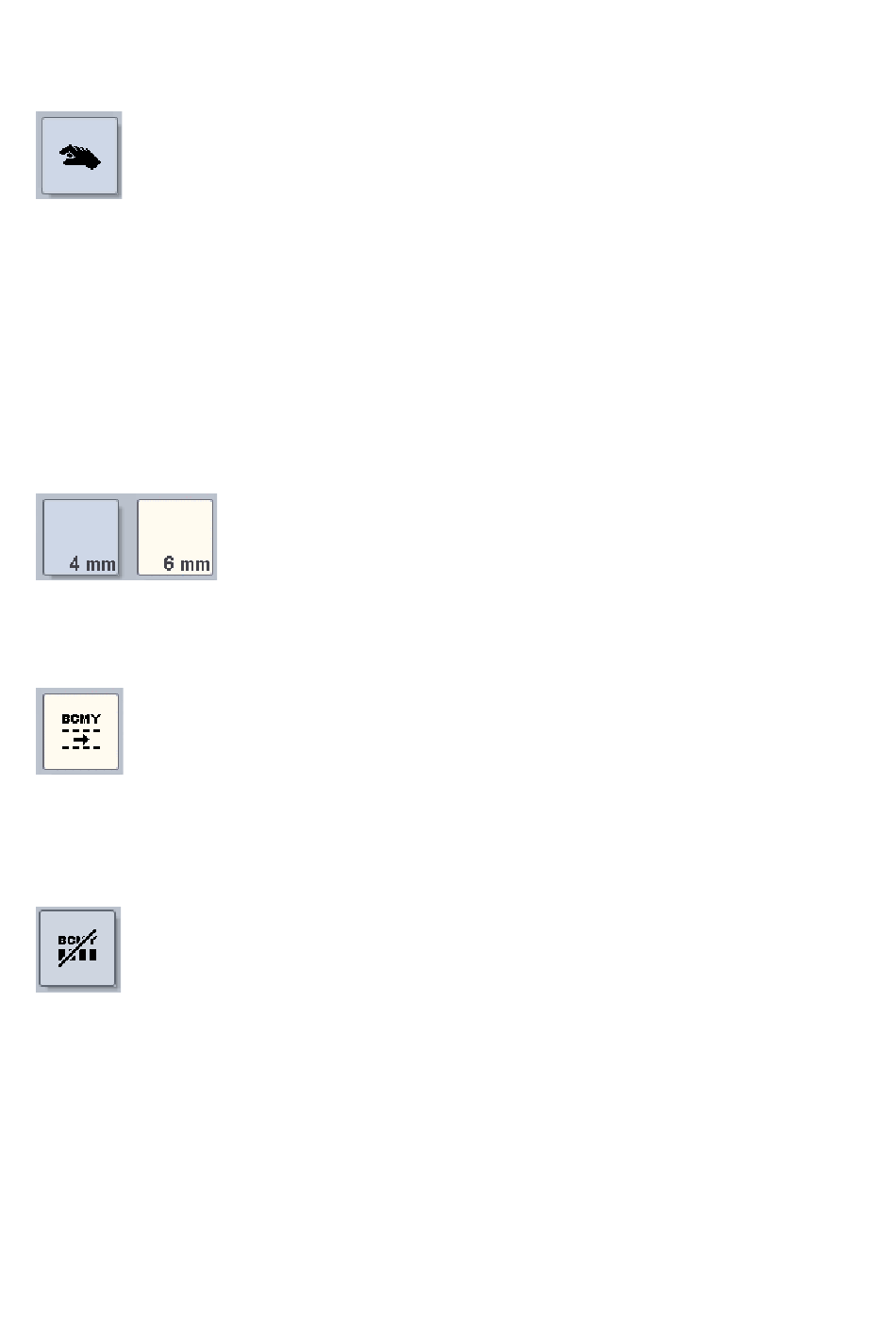

Durch Drücken dieser Taste können Sie die Position eines Farbmessstreifens von Hand zeigen. Wenn
in der PPF-Datei ein Farbmessstreifen gefunden wird, fährt der Einzelmesskopf an die Position dieses
Farbmessstreifens. Der Farbmessstreifen wird durch einen grünen Balken dargestellt.
Enthält die PPF-Datei mehr als einen Farbmessstreifen, wird immer auf den untersten Farbmessstrei-
fen positioniert.
Es werden Farbmessstreifen mit zwei verschieden Höhen unterschieden:
• normale Farbmessstreifen mit 6 mm Höhe und
• Mikro-Farbmessstreifen mit 4 mm Höhe
Die Höhe des Farbmessstreifens wird neben dem Scanbild durch die entsprechend selektierte Taste
(weiß) angezeigt und kann geändert werden.
Unter bestimmten Randbedingungen kann es sinnvoll sein, die Spurlageverfolgung des Einzelmess-
kopfes abzuschalten. Dies geschieht durch Drücken der Taste "Spurlageverfolgung". Normalerweise
ist die Spurlageverfolgung angeschaltet (Taste weiß hinterlegt).
Sollen die Daten des Einzelmesskopfes nicht ausgewertet werden, z. B. wenn ausschließlich Bildre-
gelung angewendet werden soll und keine Regelung über Farbmessstreifen, drücken Sie die Taste
"kein Farbmessstreifen": Spurlageverfolgung und Farbmessstreifen-Höhe werden deaktiviert.
