Messen/Regeln
Sollwerte > OK-Bereiche
1.
Drücken Sie in der Kopfzeile die Taste "Messen/Regeln".
2. Drücken Sie in der Navigationsleiste die Taste "Sollwerte".
3. Wählen Sie das Register "OK-Bereiche".

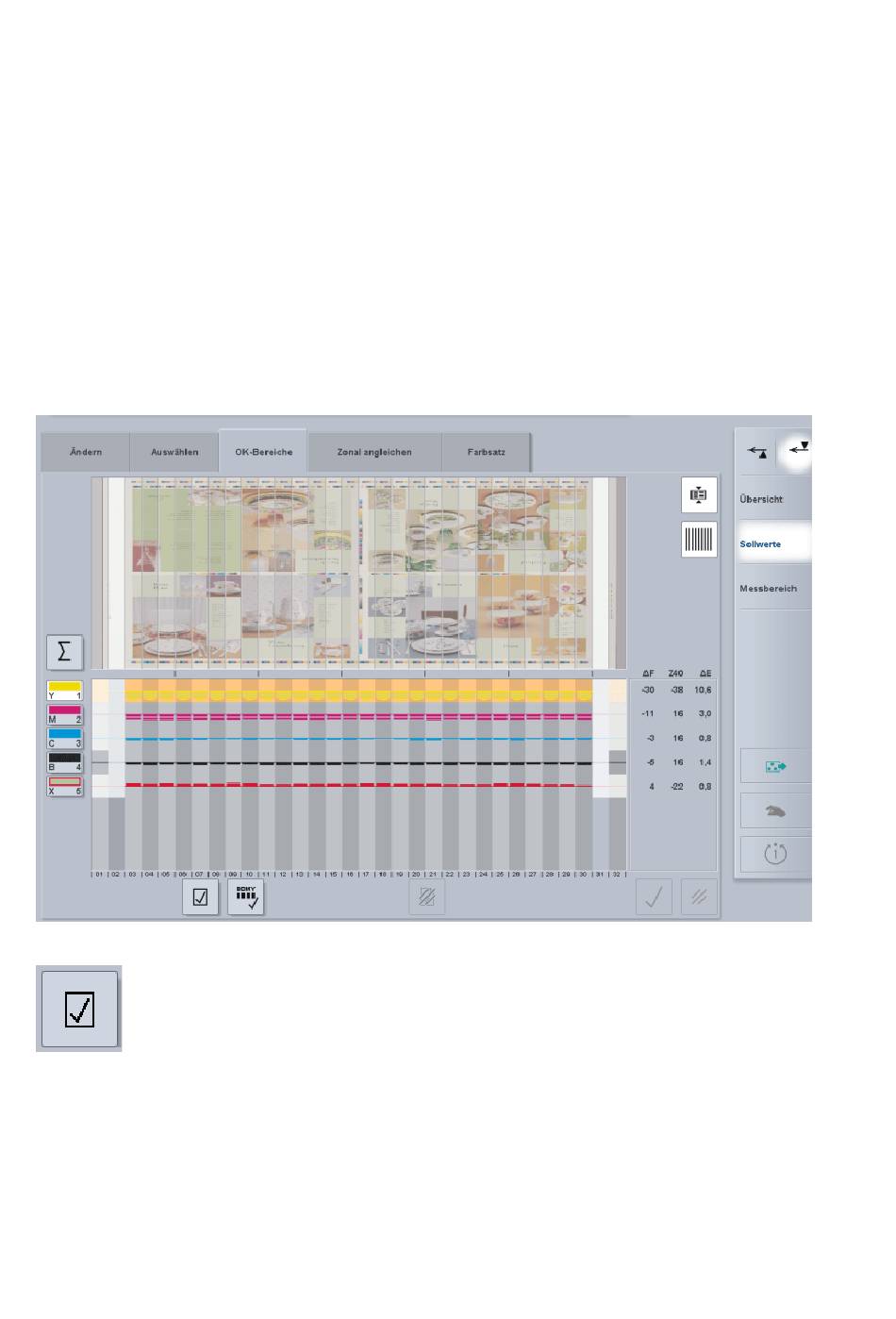

Wie in der Übersicht werden die aktuellen Regelgrößen zusammen mit dem gemessenen Bogen ange-
zeigt.
Durch Auswahl einer oder mehrerer Farbtasten werden die Tasten "OK-Bogen" und "OK-Farbmess-
streifen" freigeschaltet. Es muss immer der gesamte Zonenbereich aktiviert sein, sonst sind die Tas-
ten "OK-Bogen" und "OK-Farbmessstreifen" deaktiviert.
• OK-Bogen: Wollen Sie von einem eingemessenen OK-Bogen die Messwerte übernehmen, akti-
vieren Sie die Taste "OK-Bogen". Dadurch werden die aktuellen Ist-Werte des OK-Bogens als
neue Sollwerte übernommen. Dabei handelt es sich wie bei der manuellen Änderung nur um
eine zonale Sollwertänderung, d. h. der eigentliche Sollwert für die Farbe bleibt erhalten, aber
es wird ein Offset hinzugefügt bzw. abgezogen. Die Zonenfelder werden mit einem Häkchen
gekennzeichnet.
130
S22A_IC
