Bedienstelle am Messbalken
Auf dem Messbalken befindet sich die Bedienstelle für die Messeinrichtung.

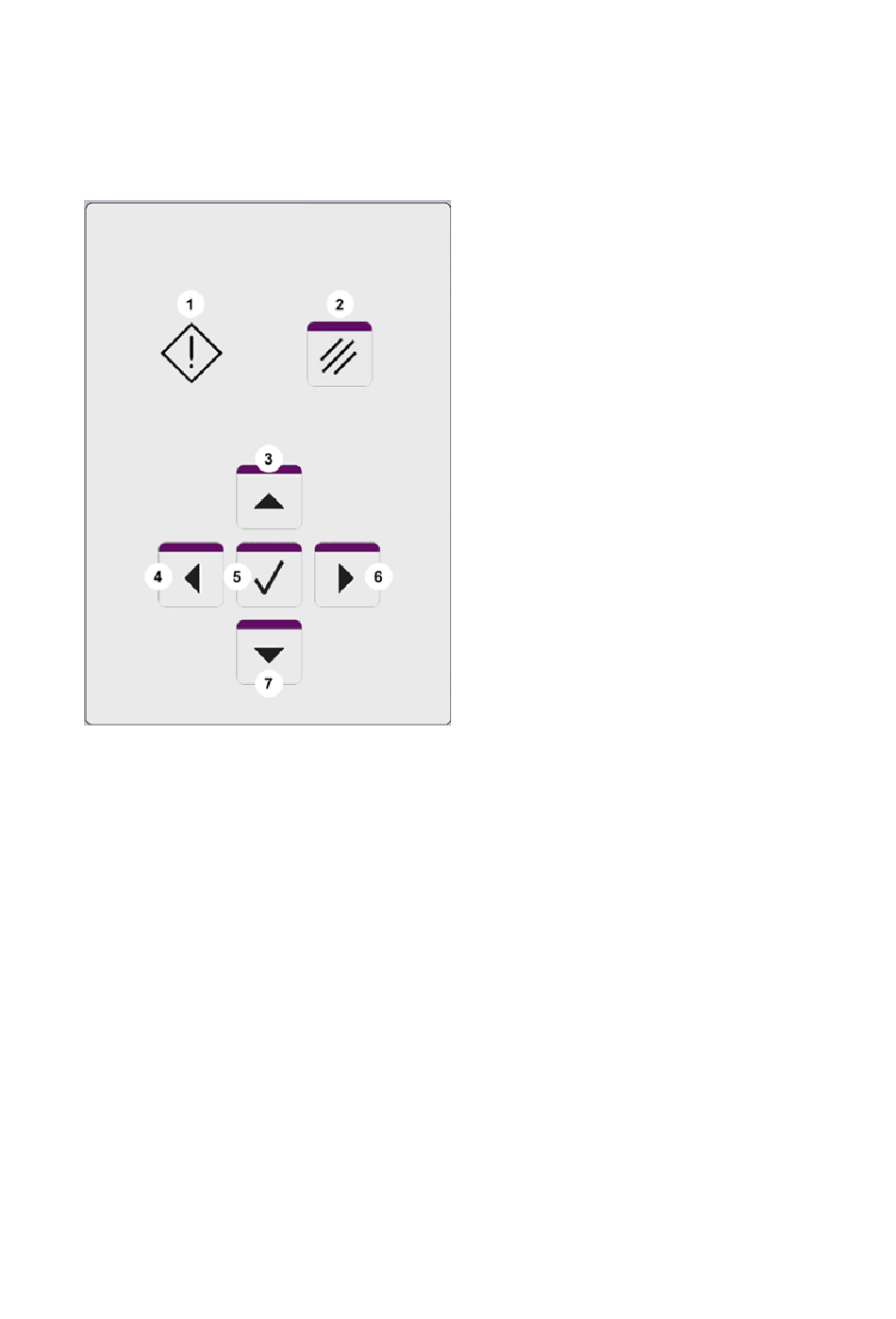

Die Bedienstelle am Messbalken enthält folgende Anzeigen und Tasten:
• (1): Anzeige Betriebsbereit (grün)
• (2): Abbruch
• (3): Messkopf nach hinten verfahren
• (4): Messkopf nach links verfahren
• (5): Eingabe
Nach Drücken der Eingabetaste wird beim Positionieren des Lichtzeigers die angefahrene Posi-
tion gespeichert und gegebenenfalls der Positioniervorgang ausgelöst.
• (6): Messkopf nach rechts verfahren
• (7): Messkopf nach vorn verfahren
Prinect Image Control – Bedienungsanleitung
Beschreibung des Systems
29
