Messen/Regeln
Im Register "Farbanalyse" werden die Minispots automatisch übernommen. Eine Zuweisung von
Referenzwerten entfällt, da diese bereits im Register "Homogene Bereiche" erfolgt ist.

Alternative Bedienung mit manueller Funktion

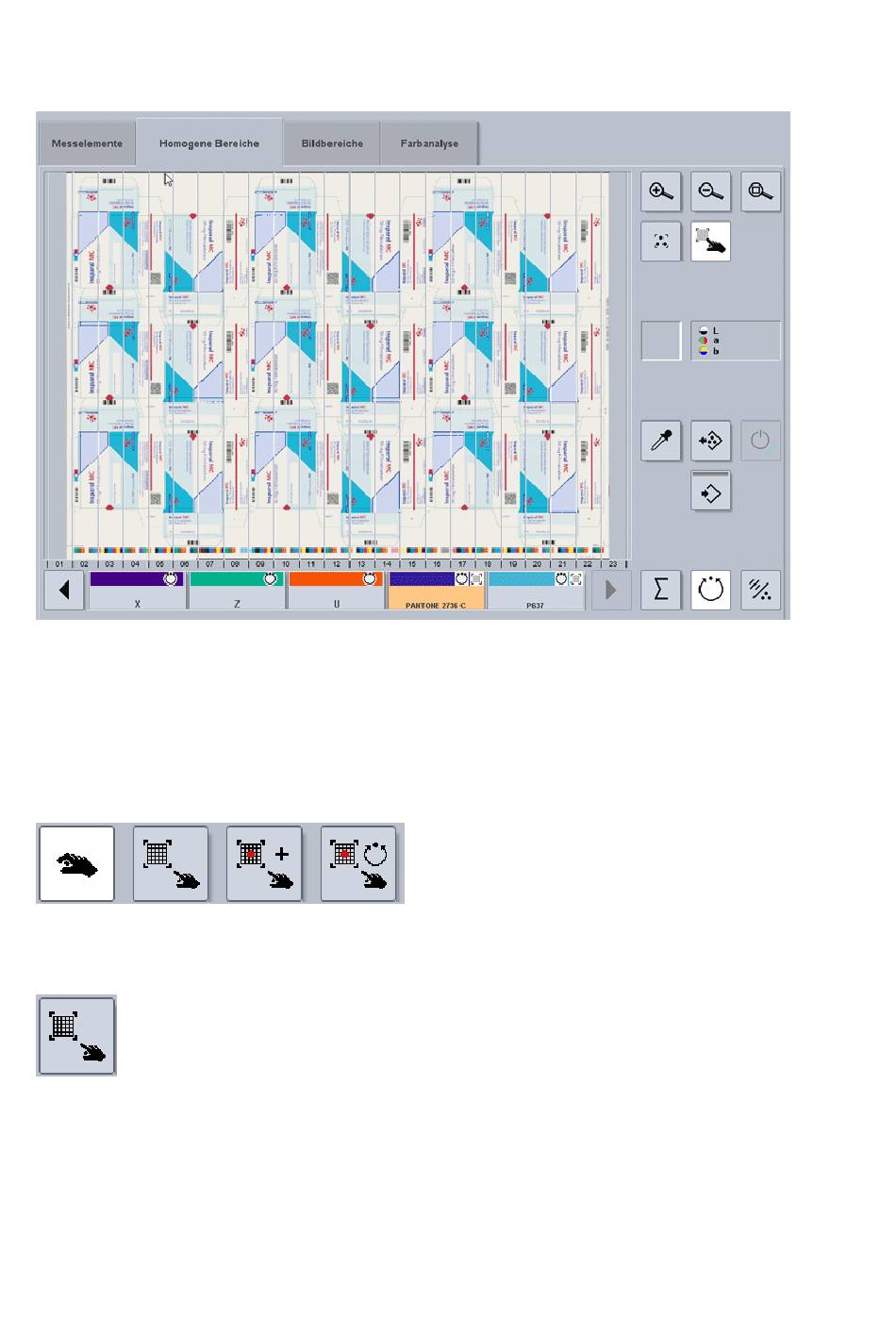

Im Handmodus stehen 3 Modi zur Verfügung, um Messtellen, bzw. Minispots zu definieren:
Bildbereich als Messort definieren
Bei diesem Modus kann mithilfe eines Rechteck-Rahmens ein beliebiger Bildbereich als Messort defi-
niert werden. Unabhängig von der Größe des Rahmens werden aber nur die Pixel (3x3) in der Mitte
des Rahmens ausgewertet.
166 S22A_IC
