Messen/Regeln

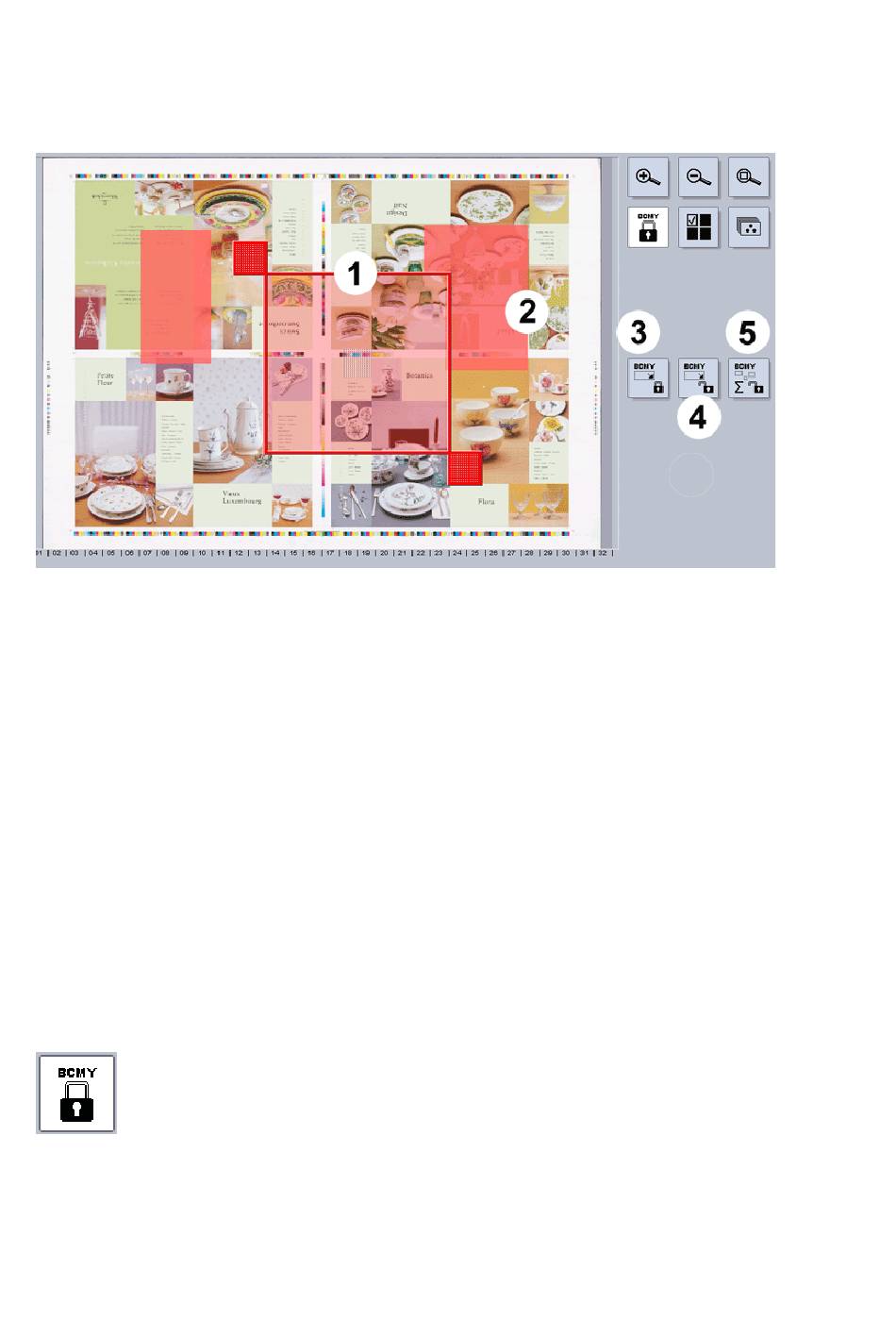

Im Scanbild wird ein roter Rahmen mit zwei Anfassern (1) eingeblendet:
2. Positionieren Sie das rechteckige Rahmenwerkzeug über dem Bildbereich, den Sie ausschließen
wollen. Verwenden Sie ggf. die Plus-/Minustasten zum Vergrößern bzw. Verkleinern der Bildvor-
schau.
3. Vergrößern bzw. verkleinern Sie bei Bedarf mit Hilfe der beiden Anfasser den Bereich, sodass
mindestens der gesamte "ungewollte" Bereich überdeckt und damit rot maskiert wird.
4. Drücken Sie die Taste "Bereich sperren" (3).
Der markierte Bereich wird als Auswahl übernommen und rot maskiert (2) dargestellt.
(5). Wenn Sie das Rahmenwerkzeug ganz oder teilweise über einem gesperrten Bereich positionie-
ren, können Sie den ausgewählten Bereich durch Drücken der Taste "Entsperren" (4) wieder
entsperren. Dabei wird nur der vom Rahmenwerkzeug abgedeckte Bereich entsperrt, d. h. die
nicht vom Rahmenwerkzeug abgedeckten Bereiche bleiben gesperrt. In der obigen Beispielab-
bildung würde von Bereich (2) der Bereich oberhalb und rechts des Rahmenwerkzeugs gesperrt
bleiben.
(6). Sind mehrere Bereiche für die Regelung gesperrt, können Sie auch alle Sperrungen in einem
Schritt aufheben, indem Sie die Taste "Alle entsperren" (5) drücken.
7. Drücken Sie erneut die Taste "Bildbereiche sperren", um die Funktion zu beenden.
Die drei Tasten werden wieder ausgeblendet.
150
