2.11 Gasregelungssystem

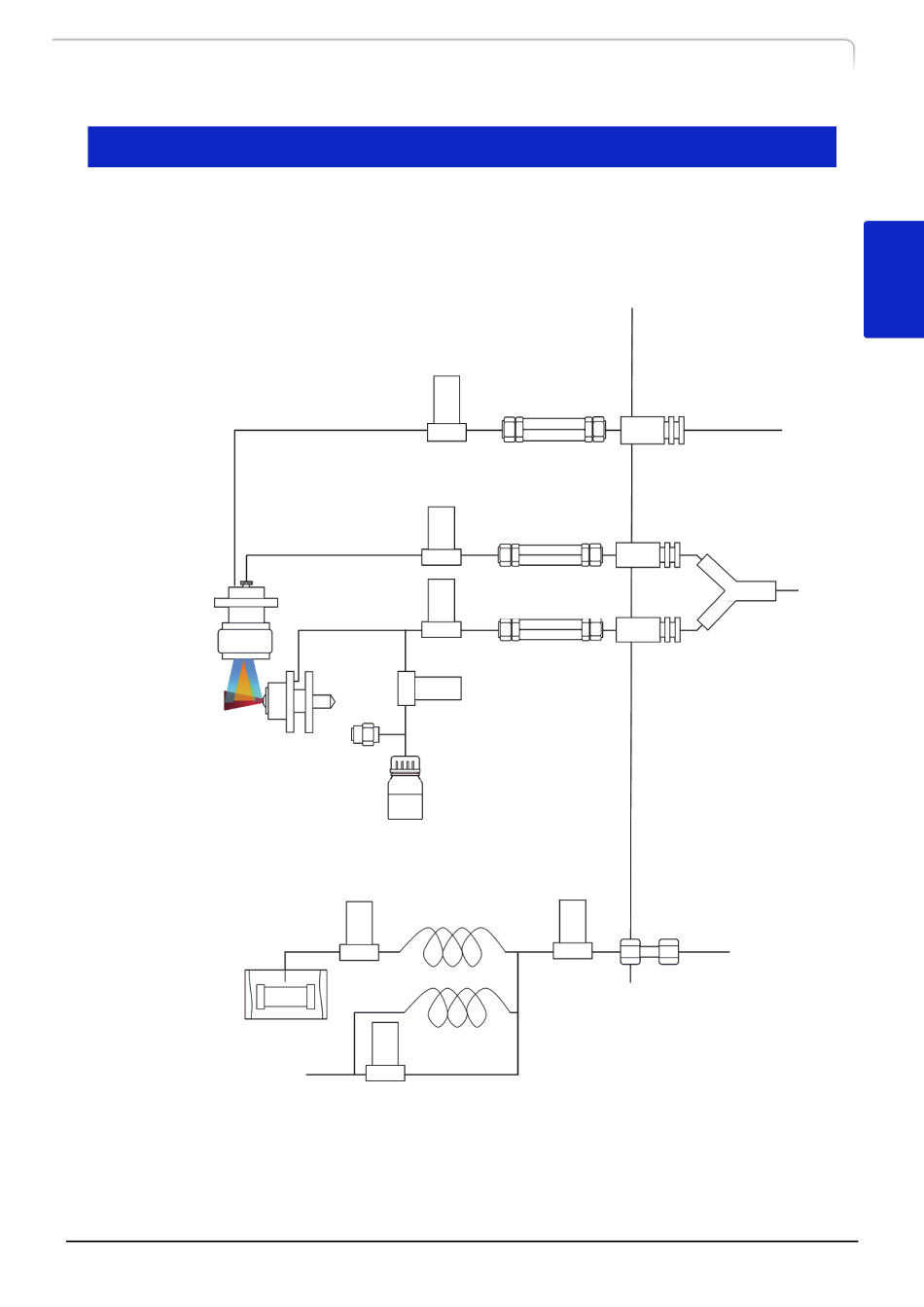

Im LCMS-8060 CL/LCMS-8060NX CL wird die Stickstoffgasversorgung verzweigt, sodass sie für
drei Gasarten verwendet werden kann: Verneblergas, Trocknungsgas und
Standardprobenabgabegas. Das Gas wird mithilfe der Software LabSolution gesteuert und
ein- und ausgeschaltet.
Ionisationseinheit
Kollisionszelle
Vakuumkammer
Regelventil für
Heizgas
Regelventil für
Verneblergas
Regelventil für
Trocknungsgas
Gas für das
Standardproben-Sperrventil
Sicherheitsventil
Standardprobenflasche
Sperrventil für
Kollisionsgas
Restriktionskapillare
Restriktionskapillare
Rückseite des Gerätes
Leitungsfilter Trockenluftversorgungsanschluss
Leitungsfilter
N2-Gasversorgun
gsanschluss auf
der Rückseite
Leitungsfilter
des Gerätes
Regelventil für
Kollisionsgas
LCMS-8060
2.11 Gasregelungssystem
Y-Verbindung
