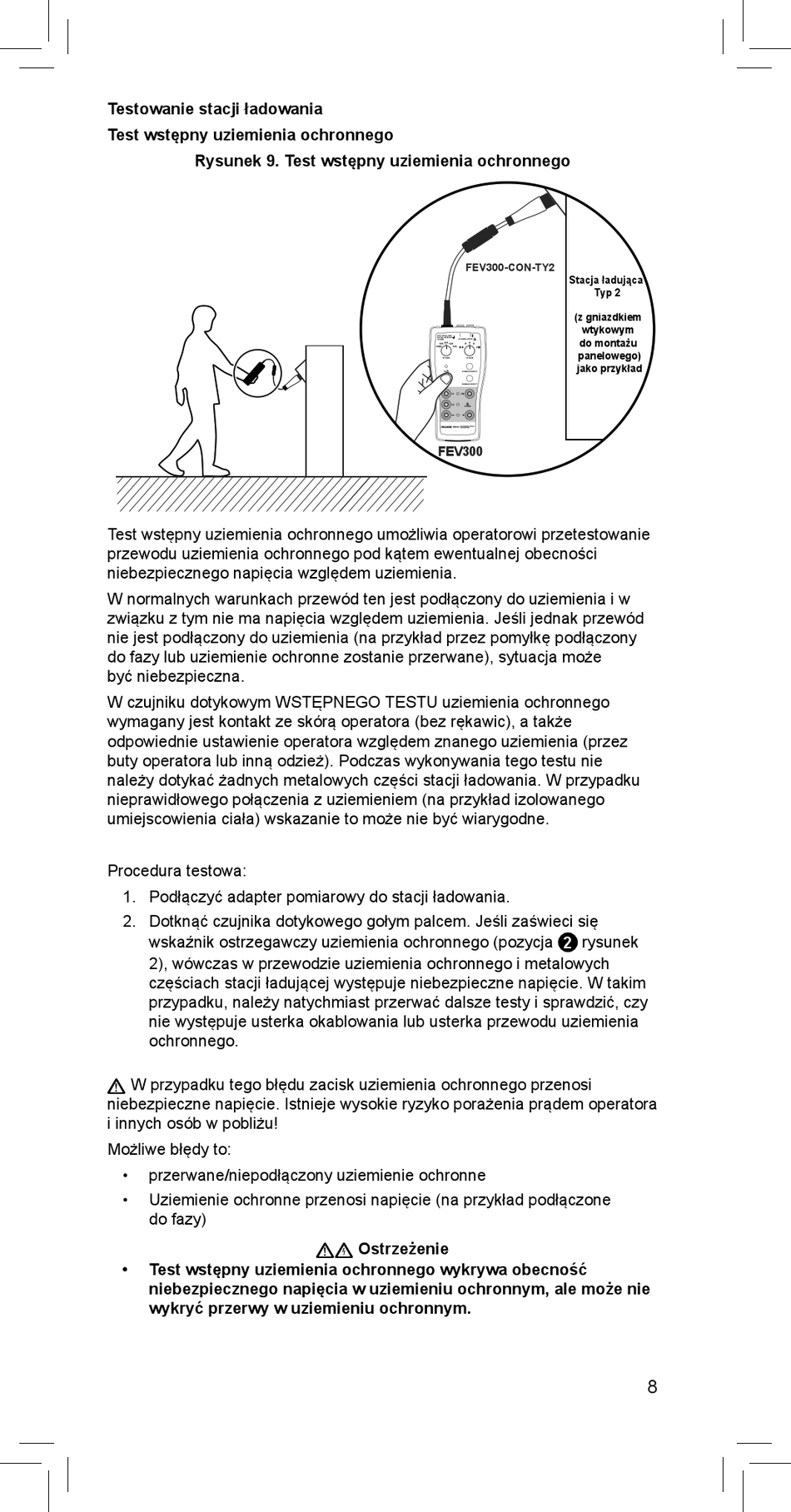

Fluke FEV300 Bedienungsanleitung Seite 99

Testowanie stacji ładowania
Test wstępny uziemienia ochronnego
Rysunek 9. Test wstępny uziemienia ochronnego
Test wstępny uziemienia ochronnego umożliwia operatorowi przetestowanie
przewodu uziemienia ochronnego pod kątem ewentualnej obecności
niebezpiecznego napięcia względem uziemienia.
W normalnych warunkach przewód ten jest podłączony do uziemienia i w
związku z tym nie ma napięcia względem uziemienia. Jeśli jednak przewód
nie jest podłączony do uziemienia (na przykład przez pomyłkę podłączony
do fazy lub uziemienie ochronne zostanie przerwane), sytuacja może
być niebezpieczna.
W czujniku dotykowym WSTĘPNEGO TESTU uziemienia ochronnego
wymagany jest kontakt ze skórą operatora (bez rękawic), a także
odpowiednie ustawienie operatora względem znanego uziemienia (przez
buty operatora lub inną odzież). Podczas wykonywania tego testu nie
należy dotykać żadnych metalowych części stacji ładowania. W przypadku
nieprawidłowego połączenia z uziemieniem (na przykład izolowanego
umiejscowienia ciała) wskazanie to może nie być wiarygodne.
Procedura testowa:
1. Podłączyć adapter pomiarowy do stacji ładowania.
2. Dotknąć czujnika dotykowego gołym palcem. Jeśli zaświeci się
wskaźnik ostrzegawczy uziemienia ochronnego (pozycja
2), wówczas w przewodzie uziemienia ochronnego i metalowych
częściach stacji ładującej występuje niebezpieczne napięcie. W takim
przypadku, należy natychmiast przerwać dalsze testy i sprawdzić, czy
nie występuje usterka okablowania lub usterka przewodu uziemienia
ochronnego.
W W przypadku tego błędu zacisk uziemienia ochronnego przenosi
niebezpieczne napięcie. Istnieje wysokie ryzyko porażenia prądem operatora
i innych osób w pobliżu!
Możliwe błędy to:
• przerwane/niepodłączony uziemienie ochronne
• Uziemienie ochronne przenosi napięcie (na przykład podłączone
do fazy)
• Test wstępny uziemienia ochronnego wykrywa obecność
niebezpiecznego napięcia w uziemieniu ochronnym, ale może nie
wykryć przerwy w uziemieniu ochronnym.
FEV300-CON-TY2
FEV300
WX Ostrzeżenie
Stacja ładująca
Typ 2
(z gniazdkiem
wtykowym
do montażu
panelowego)
jako przykład
2 rysunek
8
