• 충전 단자 L1, L2, L3, N, PE 및 신호 단자 CP 에 쉽게 액세스하여 안전
및 기능 테스트를 수행하고 추가 측정 장비를 연결할 수 있습니다 . 충
전기는 설치 후에 테스트하고 , 그 외에도 주기적으로 테스트를 반복해
야 합니다 .
초기 테스트는 IEC/HD 60364-6 또는 IEC/HD 60364-7-722 에 연결된 제조
업체의 권장사항 및 국가 표준을 참조하십시오 .
필수 검사 :
• 육안 검사
• 보호 도체 및 보호 본딩의 연속성 ( 접지 본드 /PE)
• 절연 저항
• 루프 / 라인 임피던스
• RCD 트립 테스트
• 기능 검사 ( 다음을 포함하되 이에 국한되지 않음 ):
- 차량 상태 A, B, C, D,
- 오류 처리 ( 오류 상태 "E", PE 오류 상태 "F"( 접지 결함 ), ...)
- 통신 (PWM 신호 )
- 충전기와 EV 플러그의 기계적 잠금 상태
- 출력 전압의 로터리 필드 / 위상 시퀀스
- 기타 검사
제품과 충전기 연결

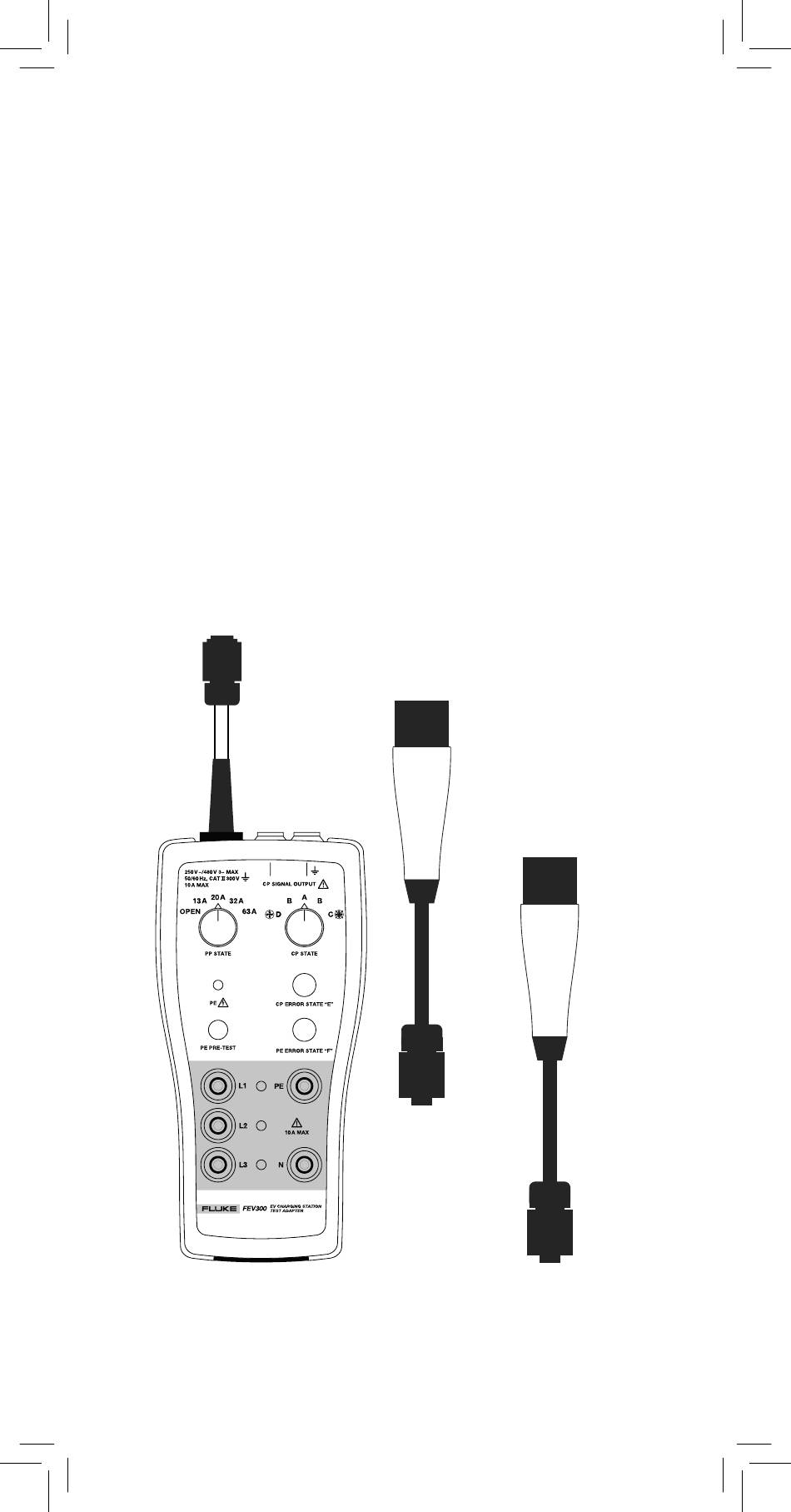

그림 5. 테스트 어댑터 시리즈에 사용 가능한 테스트 케이블
7극 수
커넥터
FEV300-CON-TY2
유형 2 플러그
FEV300-CON-TY1
유형 1 플러그
6
