Testa en laddstation
PE-förprovning
PE-förtestet är en säkerhetsfunktion hos produkten. PE Pre-Test låter
operatören testa PE-ledaren för eventuell närvaro av farlig spänning mot jord.
Under normala förhållanden är PE-ledaren ansluten till jord och har därför ingen
spänning mot jord. Men om PE-ledaren inte är ansluten till jord (till exempel är
ansluten till fas av misstag eller PE avbryts) kan situationen vara farlig.
Operatörens hudkontakt krävs på PE PRE-TEST-kontaktsensorn (använd
inte handskar) samt en lämplig operatörsreferens till en känd jordpunkt
(genom operatörens skor eller andra kläder). Vidrör inga metalldelar på
laddningsstationen medan du utför detta test. Vid felaktig anslutning till jord (t.ex.
isolerad placering av din kropp) är denna indikation eventuellt inte tillförlitlig.
Testprocedur:
1. Anslut testadaptern till laddstationen.
2. Vidrör pekskärmen med ett finger. Om PE-varningsindikatorn
(artikel 2 , figur 2) tänds, finns farlig spänning vid PE-ledaren och
laddstationens metalldelar. Stoppa ytterligare testning omedelbart och
kontrollera om det finns ett eventuellt kabelfel på den testade
PE-ledaren.
W I händelse av detta fel bär PE-terminalen farlig spänning. Det finns stor
risk för elektriska stötar för operatören och andra personer i närheten!
Möjliga fel är:
• PE avbruten/ej ansluten
• PE bär spänning (till exempel ansluten till fas)
• PE Förtest upptäcker närvaron av farlig spänning på jordskydd
men kanske inte upptäcker en öppen skyddsjord.

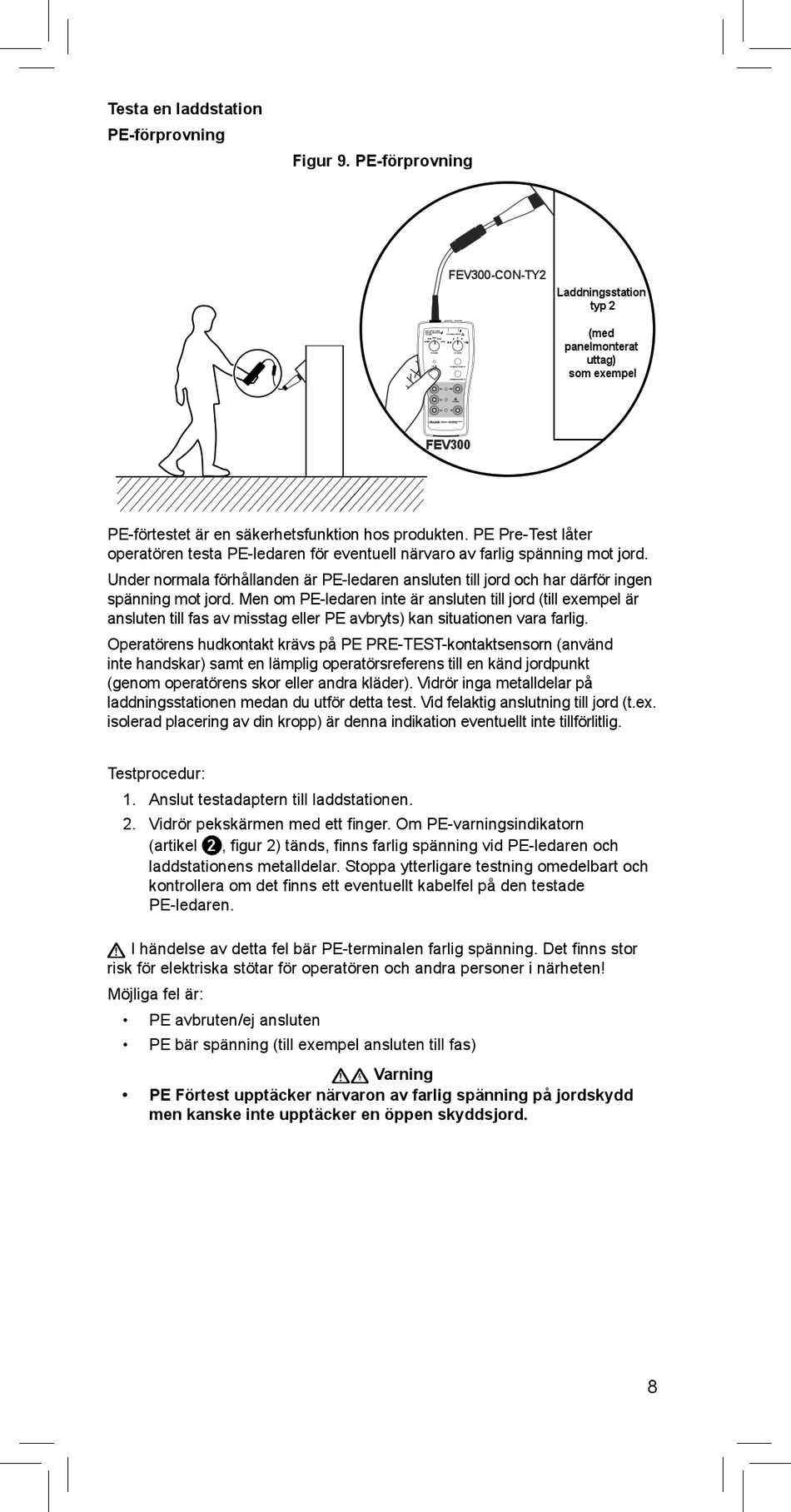

Figur 9. PE-förprovning
FEV300
WX Varning
FEV300-CON-TY2
Laddningsstation
typ 2
(med
panelmonterat
uttag)
som exempel
8
