测试充电桩
PE 预测试
PE 预测试是产品的一项安全功能。PE 预测试可以让操作员测试 PE 导线是否
出现对地危险电压。
在正常情况下，由于 PE 导线接地，因此没有对地电压。但如果 PE 导线未接
地（例如，错误地连接到相线或 PE 断开），则情况可能很危险。
操作员的皮肤必须接触 PE 预测试的触摸传感器（不要戴手套），并且操作员
必须连接已知的接地（通过操作员的鞋或衣服）。在进行此项测试时，请勿触
摸充电桩的任何金属部件。如果接地不当（例如，身体的位置绝缘），则指示
可能不可靠。
测试步骤：
1. 将测试适配器连接到充电桩。
2. 用裸露的手指接触触摸传感器。 如果 PE 警告指示灯 （图 2 中的第
亮，则表明充电桩的 PE 导线和金属部件之间存在危险电压。立即停止
进一步测试，并检查测试的 PE 导线是否存在可能的接线故障。
如果出现此错误，则 PE 端子存在危险电压。操作员和附近的其他人有很
W
高的触电风险！
可能的错误有：
• PE 断开 / 未连接
• PE 存在电压（例如，连接到相线）
• PE 预测试可以检测出保护性接地是否出现危险电压，但可能无法检测
到保护性接地开路。

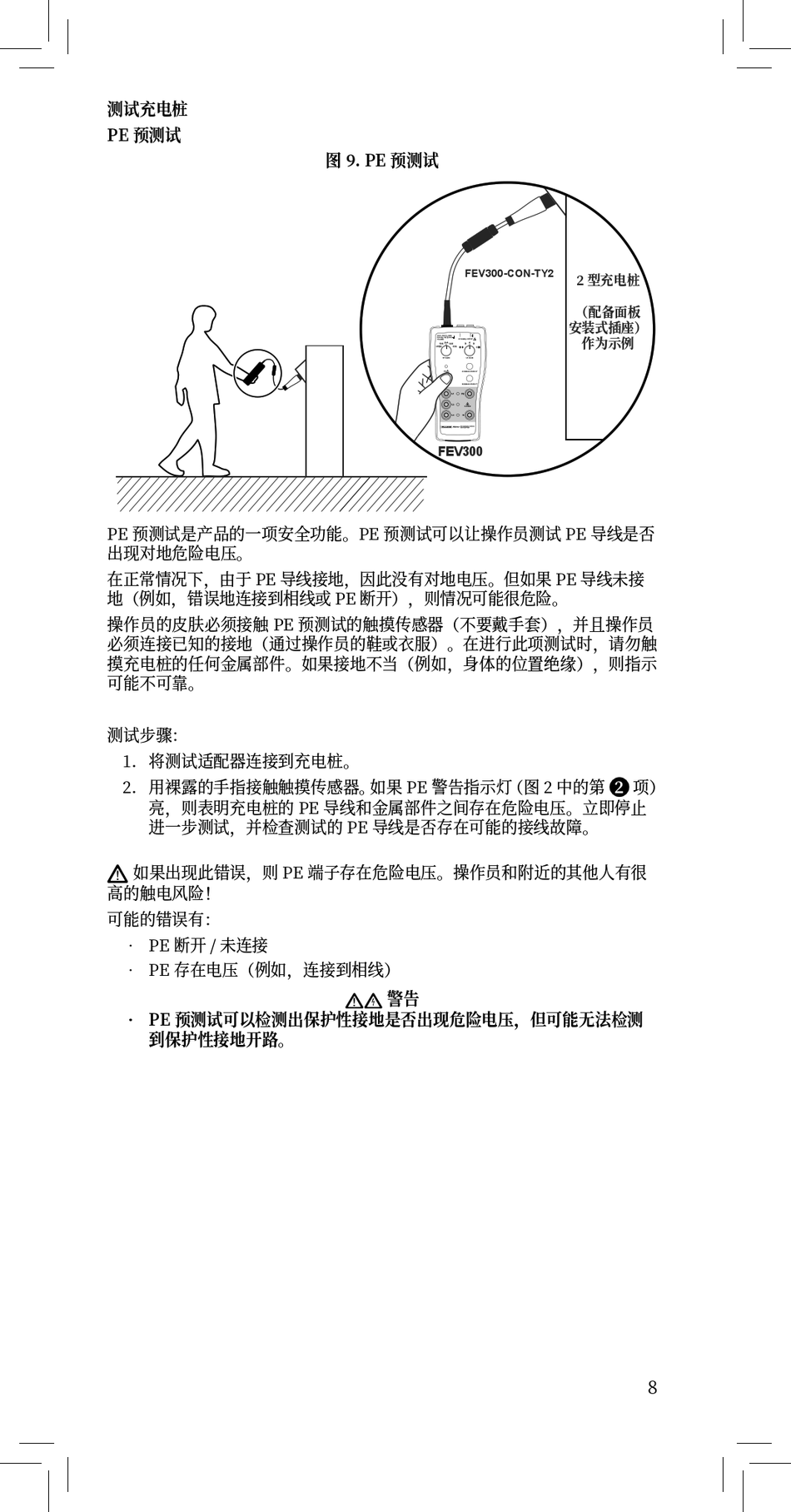

图 9. PE 预测试
FEV300-CON-TY2
FEV300
WX 警告
� 型充电桩
（配备面板
安装式插座）
作为示例
2 项）
8
