Prüfen Von Ladestationen - Fluke FEV300 Bedienungsanleitung

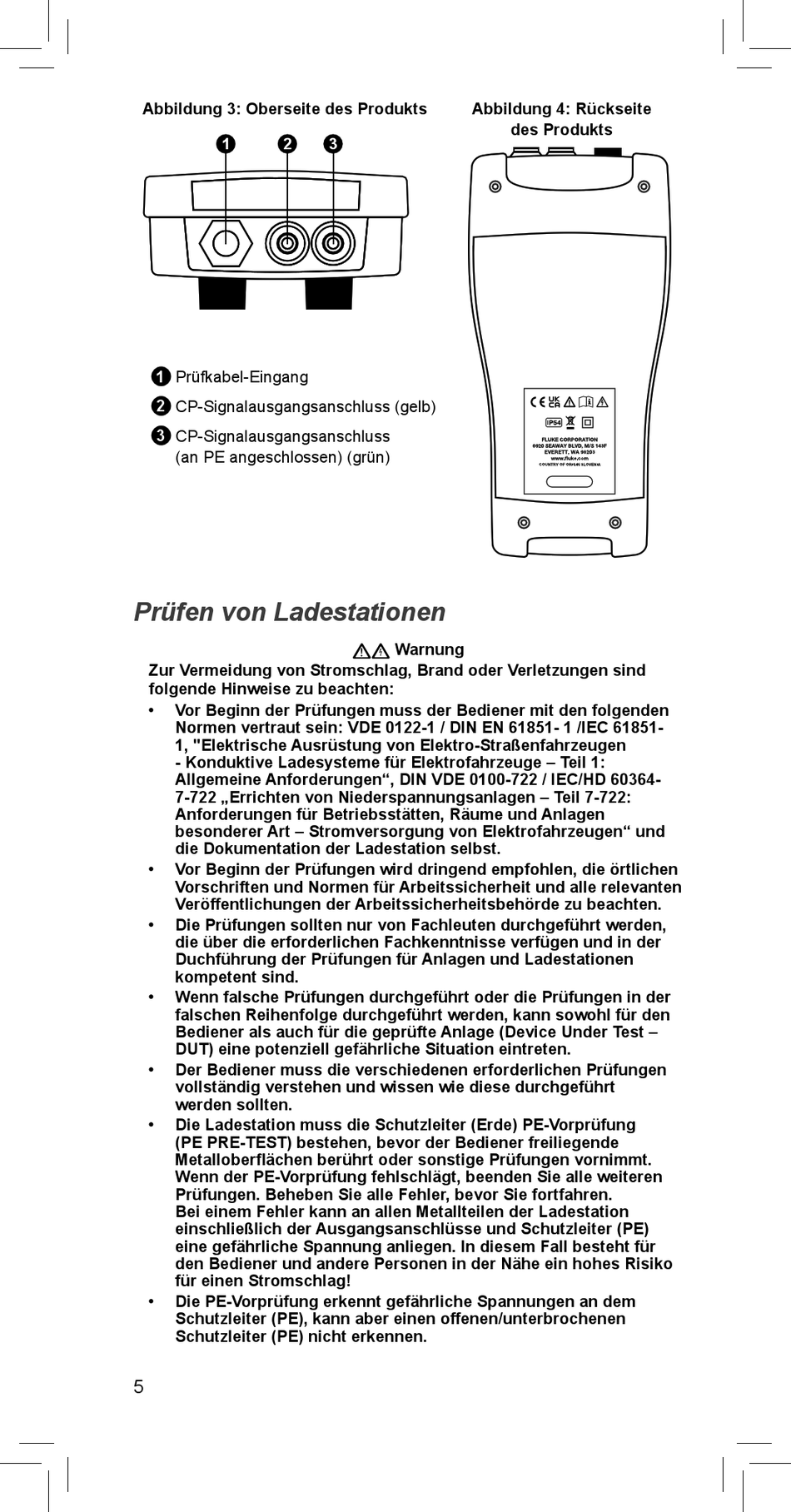

Abbildung 3: Oberseite des Produkts
1 2
1
Prüfkabel-Eingang
2 CP-Signalausgangsanschluss (gelb)
3
CP-Signalausgangsanschluss
(an PE angeschlossen) (grün)
Prüfen von Ladestationen
Zur Vermeidung von Stromschlag, Brand oder Verletzungen sind
folgende Hinweise zu beachten:
• Vor Beginn der Prüfungen muss der Bediener mit den folgenden
Normen vertraut sein: VDE 0122-1 / DIN EN 61851- 1 /IEC 61851-
1, "Elektrische Ausrüstung von Elektro-Straßenfahrzeugen
- Konduktive Ladesysteme für Elektrofahrzeuge – Teil 1:
Allgemeine Anforderungen", DIN VDE 0100-722 / IEC/HD 60364-
7-722 „Errichten von Niederspannungsanlagen – Teil 7-722:
Anforderungen für Betriebsstätten, Räume und Anlagen
besonderer Art – Stromversorgung von Elektrofahrzeugen" und
die Dokumentation der Ladestation selbst.
• Vor Beginn der Prüfungen wird dringend empfohlen, die örtlichen
Vorschriften und Normen für Arbeitssicherheit und alle relevanten
Veröffentlichungen der Arbeitssicherheitsbehörde zu beachten.
• Die Prüfungen sollten nur von Fachleuten durchgeführt werden,
die über die erforderlichen Fachkenntnisse verfügen und in der
Duchführung der Prüfungen für Anlagen und Ladestationen
kompetent sind.
• Wenn falsche Prüfungen durchgeführt oder die Prüfungen in der
falschen Reihenfolge durchgeführt werden, kann sowohl für den
Bediener als auch für die geprüfte Anlage (Device Under Test –
DUT) eine potenziell gefährliche Situation eintreten.
• Der Bediener muss die verschiedenen erforderlichen Prüfungen
vollständig verstehen und wissen wie diese durchgeführt
werden sollten.
• Die Ladestation muss die Schutzleiter (Erde) PE-Vorprüfung
(PE PRE-TEST) bestehen, bevor der Bediener freiliegende
Metalloberflächen berührt oder sonstige Prüfungen vornimmt.
Wenn der PE-Vorprüfung fehlschlägt, beenden Sie alle weiteren
Prüfungen. Beheben Sie alle Fehler, bevor Sie fortfahren.
Bei einem Fehler kann an allen Metallteilen der Ladestation
einschließlich der Ausgangsanschlüsse und Schutzleiter (PE)
eine gefährliche Spannung anliegen. In diesem Fall besteht für
den Bediener und andere Personen in der Nähe ein hohes Risiko
für einen Stromschlag!
• Die PE-Vorprüfung erkennt gefährliche Spannungen an dem
Schutzleiter (PE), kann aber einen offenen/unterbrochenen
Schutzleiter (PE) nicht erkennen.
5
Abbildung 4: Rückseite
3
WX Warnung
des Produkts
