Comprobación de una estación de carga
Prueba previa de PE
La Prueba previa de PE es una característica de seguridad del Producto. La
Prueba previa de PE permite al operador probar el conductor de PE para
detectar la posible presencia de tensión peligrosa frente a tierra.
En circunstancias normales, el conductor PE está conectado a tierra y, por lo
tanto, no tiene tensión frente a tierra. Sin embargo, si el conductor PE no está
conectado a tierra (por ejemplo, está conectado a fase por error o el PE está
interrumpido), la situación puede ser peligrosa.
Se necesita el contacto de la piel del operador con el botón PRUEBA PREVIA
DE PE (sin guantes), así como una referencia adecuada del operador a una
toma de tierra conocida a través de los zapatos del operador u otra ropa). No
toque ninguna parte metálica de la estación de carga mientras realiza esta
prueba. En caso de conexión incorrecta a tierra (por ejemplo, colocación
aislada de su cuerpo) esta indicación puede no ser fiable.
Procedimiento de prueba:
1. Conecte el adaptador de prueba a la estación de carga.
2. Toque el sensor táctil con un dedo descubierto. Si se enciende el
indicador de advertencia PE (elemento
hay una tensión peligrosa en el conductor PE y en las partes metálicas
de la estación de carga. Detenga la prueba inmediatamente y
compruebe cualquier posible fallo en el cableado del conductor
PE que se está probando.
En caso de que se produzca este error, el terminal PE tiene una tensión
W
peligrosa. ¡Existe un alto riesgo de descarga eléctrica para el operador y
cualquier persona que se encuentre cerca!
Los posibles errores son:
• Conductor de PE interrumpido/no conectado
• El PE transporta la tensión (por ejemplo, conectado a fase)
• La Prueba previa de PE detecta la presencia de una tensión
peligrosa en la puesta a tierra, pero es posible que no detecte una
puesta a tierra abierta.

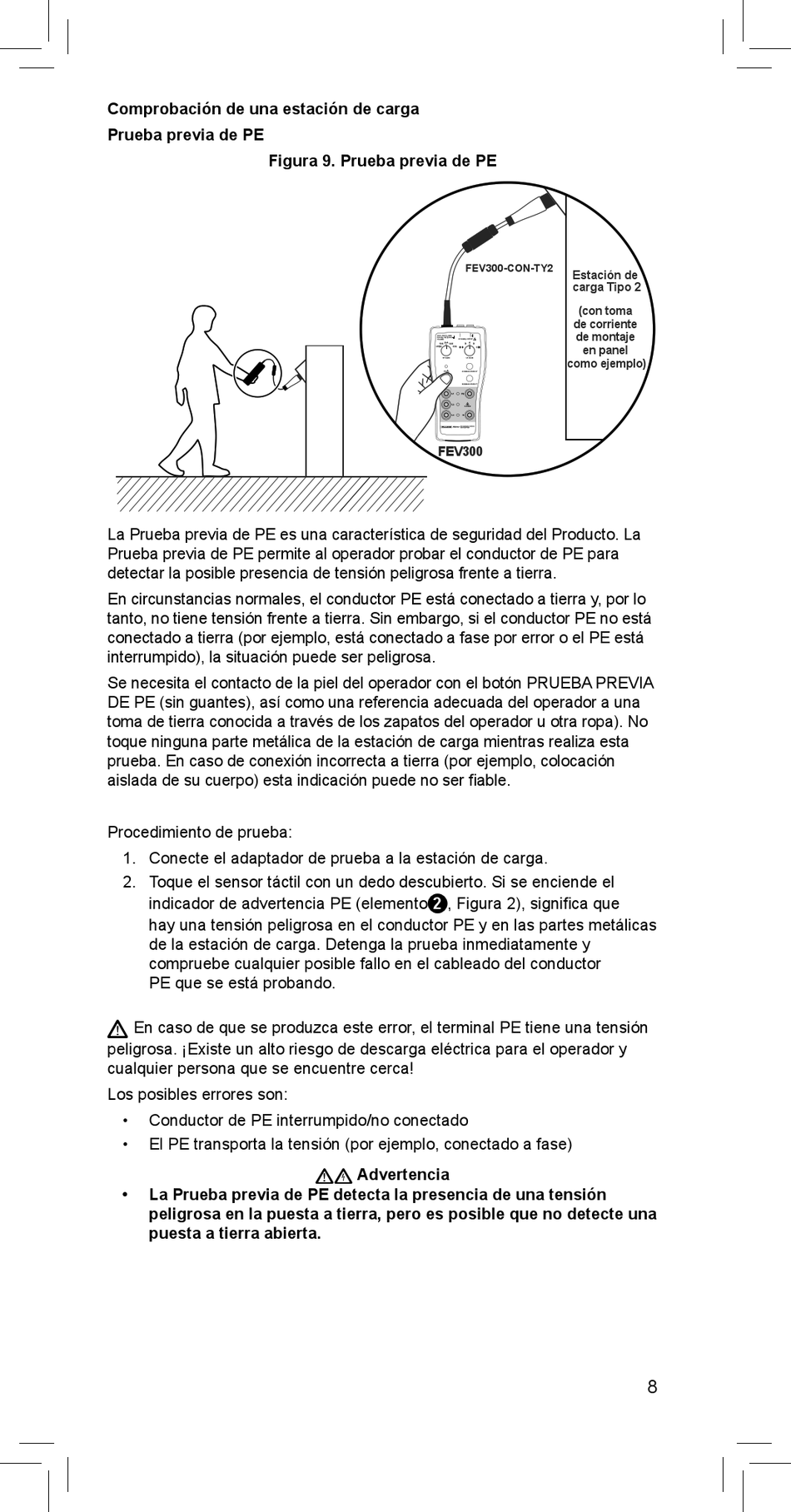

Figura 9. Prueba previa de PE
WX Advertencia
FEV300-CON-TY2
Estación de
carga Tipo 2
(con toma
de corriente
de montaje
como ejemplo)
FEV300
2 , Figura 2), significa que
en panel
8
