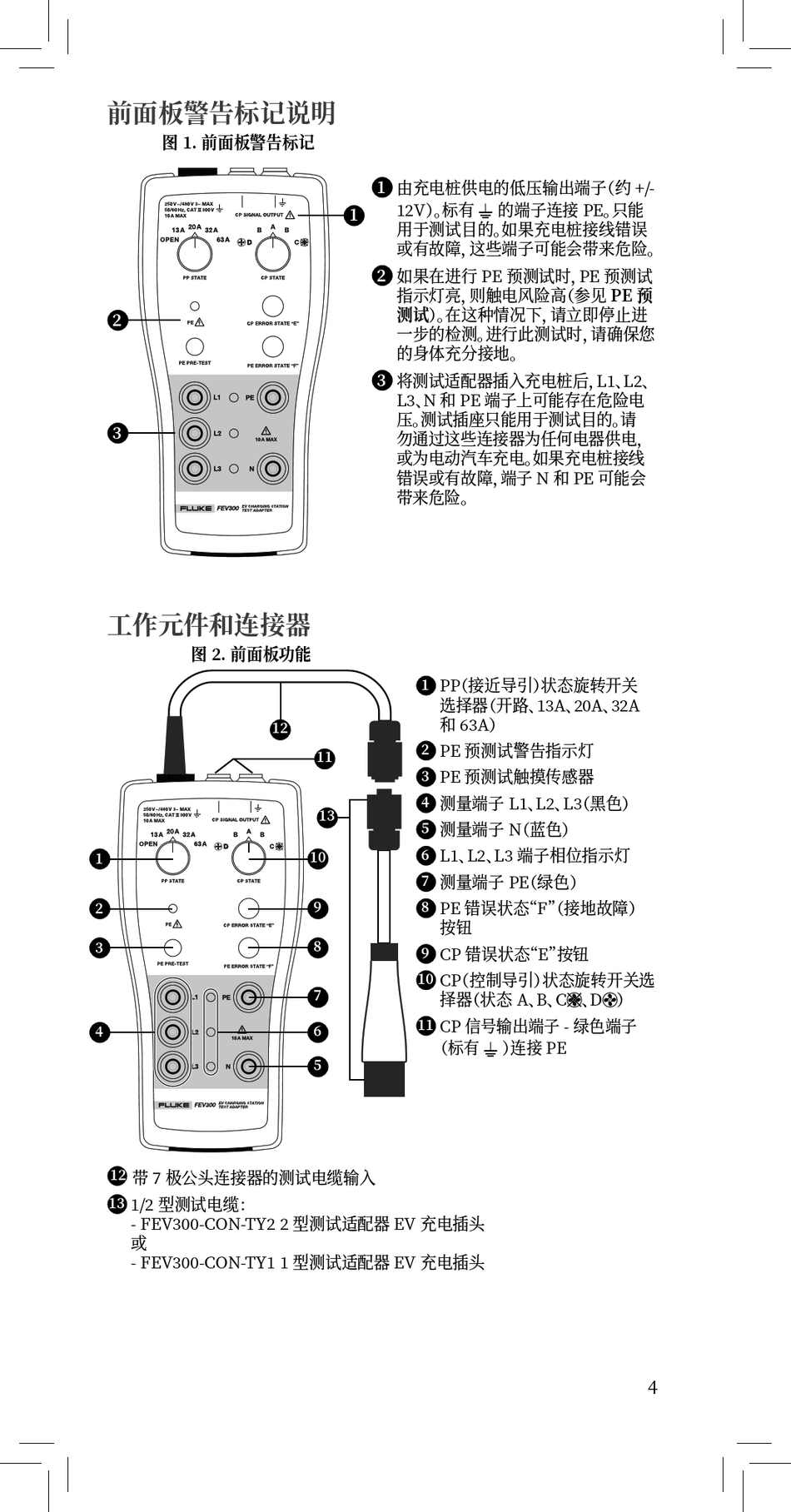

前面板警告标记说明
图 1. 前面板警告标记
2
3
工作元件和连接器
图 2. 前面板功能
1
2
3
4
带 7 极公头连接器的测试电缆输入
12
1/2 型测试电缆：
13
- FEV300-CON-TY2 2 型测试适配器 EV 充电插头
或
- FEV300-CON-TY1 1 型测试适配器 EV 充电插头
1
由充电桩供电的低压输出端子 （约 +/-
12V） 。 标有
1
用于测试目的。 如果充电桩接线错误
或有故障， 这些端子可能会带来危险。
2 如果在进行 PE 预测试时， PE 预测试
指示灯亮， 则触电风险高 （参见 PE 预
测试） 。 在这种情况下， 请立即停止进
一步的检测。 进行此测试时， 请确保您
的身体充分接地。
3 将测试适配器插入充电桩后， L1、 L2、
L3、 N 和 PE 端子上可能存在危险电
压。 测试插座只能用于测试目的。 请
勿通过这些连接器为任何电器供电，
或为电动汽车充电。 如果充电桩接线
错误或有故障， 端子 N 和 PE 可能会
带来危险。
12
11
13
10
9
8
10
7
11
6
5
的端子连接 PE。 只能
J
PP （接近导引） 状态旋转开关
1
选择器 （开路、 13A、 20A、 32A
和 63A）
PE 预测试警告指示灯
2
PE 预测试触摸传感器
3
测量端子 L1、 L2、 L3 （ 黑色）
4
测量端子 N （蓝色）
5
L1、 L2、 L3 端子相位指示灯
6
测量端子 PE （绿色）
7
PE 错误状态 "F" （ 接地故障）
8
按钮
CP 错误状态 "E" 按钮
9
CP （控制导引） 状态旋转开关选
择器 （状态 A、 B、 C 、 D ）
CP 信号输出端子 - 绿色端子
（标有 ） 连接 PE
J
4
