Teste en ladestasjon
PE-forhåndstest
PE-forhåndstesten er en sikkerhetsfunksjon i produktet. PE-forhåndstesten
gjør det mulig for operatøren å teste PE-lederen for mulig tilstedeværelse av
farlig spenning mot jord.
Under normale forhold er PE-lederen koblet til jord og har derfor ingen
spenning mot jord. Hvis imidlertid PE-lederen ikke er koblet til jord (for
eksempel koblet til fase ved en feil eller PE avbrytes), kan situasjonen
være farlig.
Operatørens hudkontakt kreves på berøringssensoren for
PE-FORHÅNDSTEST (ikke bruk hansker) samt en egnet operatørreferanse
til en kjent jordforbindelse (gjennom operatørens sko eller andre klær). Ikke
berør noen metalldeler på ladestasjonen mens du utfører denne testen. I
tilfelle feil tilkobling til jord (for eksempel isolert plassering av kroppen din)
kan det hende at denne indikasjonen ikke er pålitelig.
Testprosedyre:
1. Trinn for å koble testadapteren til ladestasjonen:
2. Berør berøringssensoren med en naken finger. Hvis
PE-advarselsindikatoren (element
tilstede på PE-lederen og metalldeler på ladestasjonen. Stopp videre
testing umiddelbart og sjekk for en mulig ledningsfeil på den testede
PE-lederen.
Ved denne feilen bærer PE-terminalen farlig spenning. Det er høy risiko
W
for elektrisk støt for operatøren og andre personer i nærheten!
Mulige feil er:
• PE avbrutt / ikke tilkoblet
• PE bærer spenning (for eksempel koblet til fase)
• PE-forhåndstesten oppdager farlig spenning på beskyttelsesleder,
men oppdager kanskje ikke en åpen beskyttelsesleder.

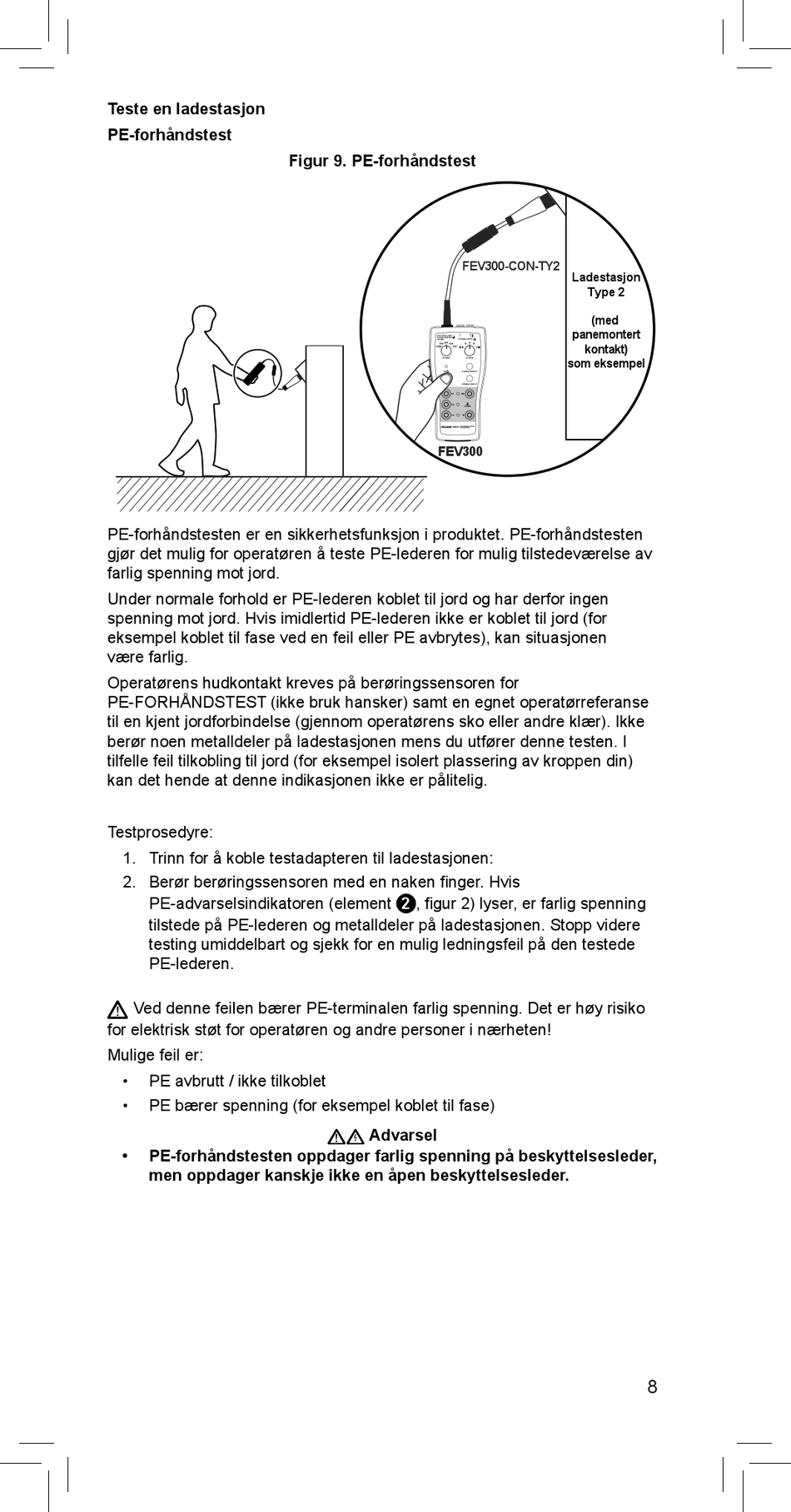

Figur 9. PE-forhåndstest
FEV300
2 , figur 2) lyser, er farlig spenning
WX Advarsel
FEV300-CON-TY2
Ladestasjon
Type 2
(med
panemontert
kontakt)
som eksempel
8
