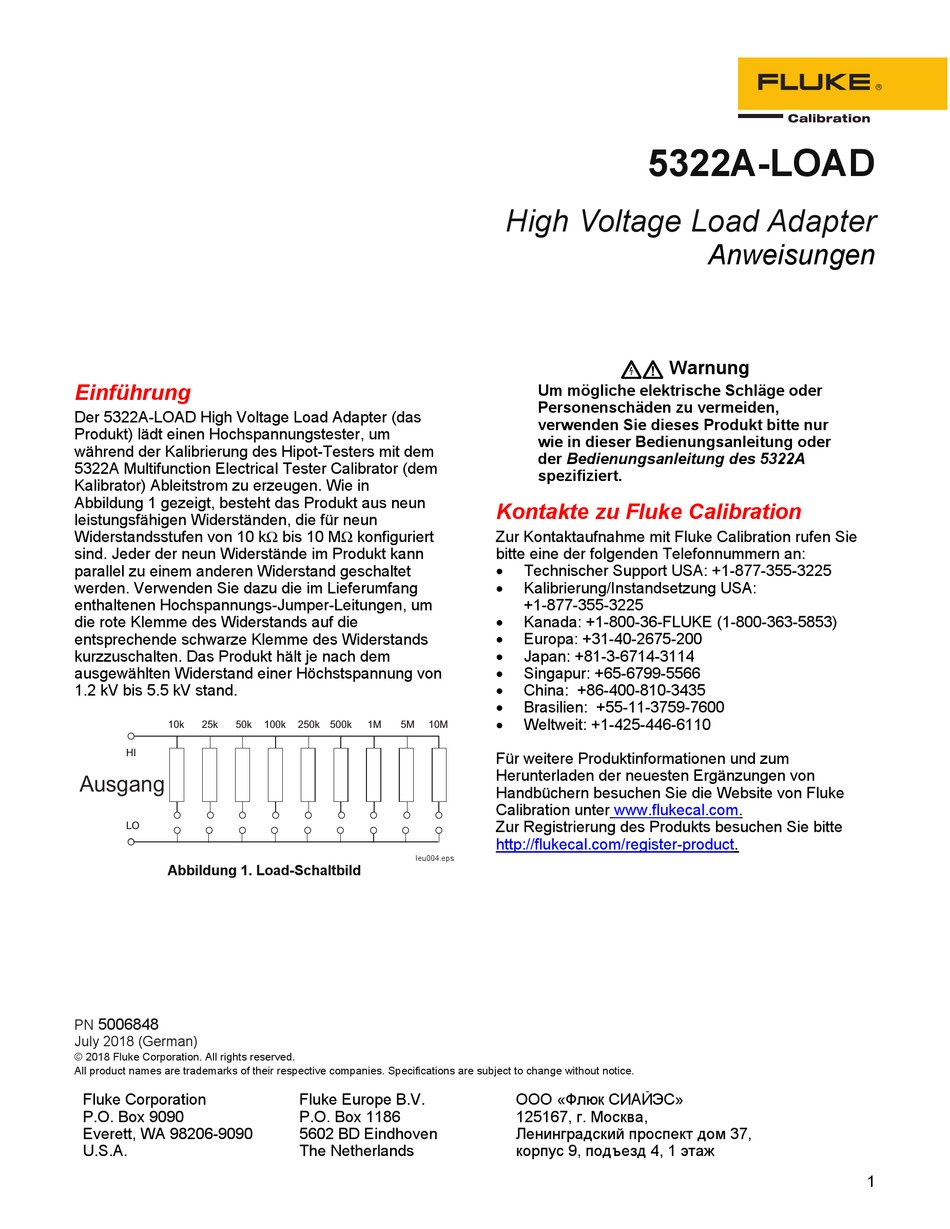

Einführung
Der 5322A-LOAD High Voltage Load Adapter (das
Produkt) lädt einen Hochspannungstester, um
während der Kalibrierung des Hipot-Testers mit dem
5322A Multifunction Electrical Tester Calibrator (dem
Kalibrator) Ableitstrom zu erzeugen. Wie in
Abbildung 1 gezeigt, besteht das Produkt aus neun
leistungsfähigen Widerständen, die für neun
Widerstandsstufen von 10 kΩ bis 10 MΩ konfiguriert
sind. Jeder der neun Widerstände im Produkt kann
parallel zu einem anderen Widerstand geschaltet
werden. Verwenden Sie dazu die im Lieferumfang
enthaltenen Hochspannungs-Jumper-Leitungen, um
die rote Klemme des Widerstands auf die
entsprechende schwarze Klemme des Widerstands
kurzzuschalten. Das Produkt hält je nach dem
ausgewählten Widerstand einer Höchstspannung von
1.2 kV bis 5.5 kV stand.
10k
25k
50k
HI
Ausgang
LO
Abbildung 1. Load-Schaltbild
5006848
PN
July 2018 (German)
© 2018 Fluke Corporation. All rights reserved.
All product names are trademarks of their respective companies. Specifications are subject to change without notice.
Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
U.S.A.
100k
250k 500k
1M
5M
10M
Ieu004.eps
Fluke Europe B.V.
P.O. Box 1186
5602 BD Eindhoven
The Netherlands
5322A-LOAD
High Voltage Load Adapter
XW Warnung
Um mögliche elektrische Schläge oder
Personenschäden zu vermeiden,
verwenden Sie dieses Produkt bitte nur
wie in dieser Bedienungsanleitung oder
der Bedienungsanleitung des 5322A
spezifiziert.
Kontakte zu Fluke Calibration
Zur Kontaktaufnahme mit Fluke Calibration rufen Sie
bitte eine der folgenden Telefonnummern an:
•
Technischer Support USA: +1-877-355-3225
•
Kalibrierung/Instandsetzung USA:
+1-877-355-3225
•
Kanada: +1-800-36-FLUKE (1-800-363-5853)
•
Europa: +31-40-2675-200
•
Japan: +81-3-6714-3114
•
Singapur: +65-6799-5566
•
China: +86-400-810-3435
•
Brasilien: +55-11-3759-7600
•
Weltweit: +1-425-446-6110
Für weitere Produktinformationen und zum
Herunterladen der neuesten Ergänzungen von
Handbüchern besuchen Sie die Website von Fluke
Calibration unter www.flukecal.com.
Zur Registrierung des Produkts besuchen Sie bitte
http://flukecal.com/register-product
ООО «Флюк СИАЙЭС»
125167, г. Москва,
Ленинградский проспект дом 37,
корпус 9, подъезд 4, 1 этаж
Anweisungen
.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fluke 5322A-LOAD
Inhaltszusammenfassung für Fluke 5322A-LOAD
- Seite 1 XW Warnung Einführung Um mögliche elektrische Schläge oder Personenschäden zu vermeiden, Der 5322A-LOAD High Voltage Load Adapter (das verwenden Sie dieses Produkt bitte nur Produkt) lädt einen Hochspannungstester, um wie in dieser Bedienungsanleitung oder während der Kalibrierung des Hipot-Testers mit dem...
-
Seite 2: Betriebsvorbereitung
5322A-LOAD Anweisungen Symbole Betriebsvorbereitung Die in dieser Bedienungsanleitung und am Gerät Das Produkt (siehe Abbildung 2) wird mit einem verwendeten Symbole sind in Tabelle Netzteil (zum Betrieb der Lüfter), einem Erdungskabel, aufgeführt. drei Kurzschlusskabeln und dieser Bedienungsanleitung geliefert. Das Netzteil wird mit fünf Steckeradaptern zur Tabelle 1. - Seite 3 Gerät eingeschaltet ist. Schalten Sie den an, und verbinden Sie das andere Ende mit einer Netzschalter aus, wenn das Produkt nicht mehr Steckdose. verwendet wird. Ieu001.eps Abbildung 2. 5322A-LOAD Bedienfeld Hinten DURING USE, SAFETY WARNING TERMINAL MUST BE READ MANUAL BEFORE USE.
- Seite 4 High Voltage Load Adapter Anweisungen Verwenden Sie die Last für Sicherer Bereich Ableitstromtests 6000 Wählen Sie den Lastwiderstand gemäß der 5000 Spannung, die für den Test verwendet wird, oder 4000 gemäß dem empfohlenen Wert bei der Kalibrierung 250 k des Hipot-Testers aus. Ein Lastwiderstand ist mit den 100 k 3000 35k/50k...
- Seite 5 High Voltage Load Adapter Parallelwiderstände Die maximal zulässige Arbeitsspannung für Beispiel Parallelkombinationen ist die maximale Spannung Um einen Ableitstrom von 3 mA bei einer des Widerstands mit dem niedrigsten Spannungswert. Prüfspannung von 1000 V einzustellen, suchen Sie die Zeile in Tabelle 2 für 3 mA, und wählen Sie dann WVorsicht die gewünschte Prüfspannung aus.
-
Seite 6: Funktionstest Und Überprüfung
Lastwiderstand daraufhin, ob eine mögliche Änderung des Widerstandswertes aufgrund übermäßiger Fluke Calibration empfiehlt Erwärmung oder Verlustleistung stattgefunden hat. einen Fluke 5520A oder 5500A Zur Überprüfung der elektrischen Funktion des Calibrator aufgrund seines Produkts verwenden Sie eine der beiden folgenden Ausgangsspannungs- Testmethoden, um sicherzustellen, dass die /Strompotentials als Quelle für... - Seite 7 High Voltage Load Adapter Funktionstest und Überprüfung INPUT SENSE 8846A 6-1/2 DIGIT PRECISION MULTIMETER 2W/4W 0.20100 1000 V CAT I 300V 600V CAT II FUSED BACK MEMORY INSTR DC V DC I AC I TRIG REAR FRONT SETUP RANGE FREQ MEAS TEMP ZERO...
-
Seite 8: Auswechselbare Teile
5322A-LOAD Anweisungen Auswechselbare Teile Tabelle 4 enthält die auswechselbaren Teile des Produkts. Tabelle 4. Auswechselbare Teile Beschreibung Fluke Art.Nr. NETZTEIL 100-240 V AC, 12 V DC, mit fünf Steckeradaptern 3132484 ERDUNGSKABEL 3132491 MESSLEITUNG; HOCHSPANNUNG, BANANE, 25 cm, aus 3 Stück bestehender Satz (ROT)
