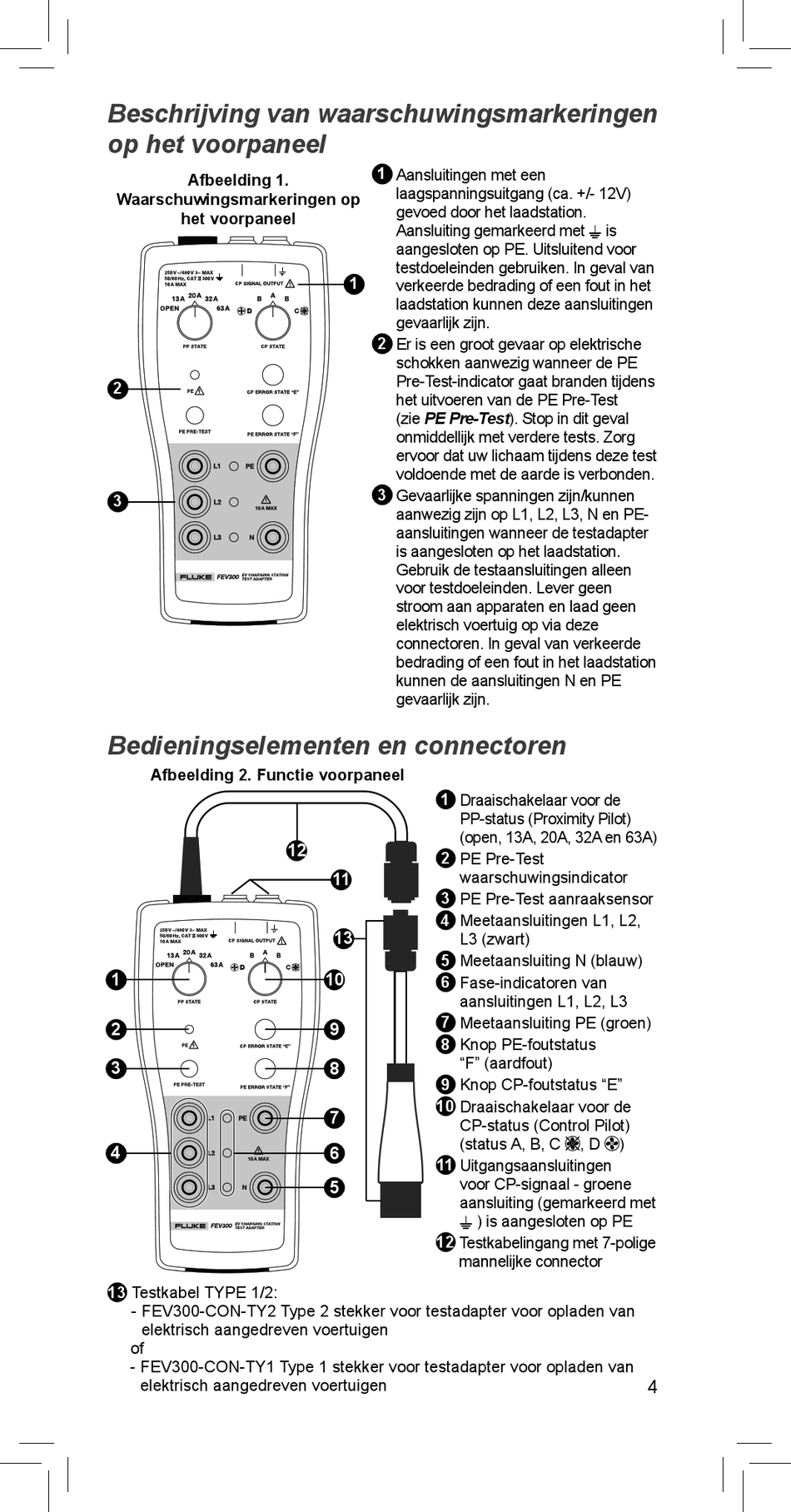

Beschrijving van waarschuwingsmarkeringen
op het voorpaneel
Afbeelding 1.
Waarschuwingsmarkeringen op
het voorpaneel
2
3
Bedieningselementen en connectoren
Afbeelding 2. Functie voorpaneel
1
2
3
4
13
Testkabel TYPE 1/2:
- FEV300-CON-TY2 Type 2 stekker voor testadapter voor opladen van
elektrisch aangedreven voertuigen
of
- FEV300-CON-TY1 Type 1 stekker voor testadapter voor opladen van
elektrisch aangedreven voertuigen
1
Aansluitingen met een
laagspanningsuitgang (ca. +/- 12V)
gevoed door het laadstation.
Aansluiting gemarkeerd met J is
aangesloten op PE. Uitsluitend voor
testdoeleinden gebruiken. In geval van
1
verkeerde bedrading of een fout in het
laadstation kunnen deze aansluitingen
gevaarlijk zijn.
2
Er is een groot gevaar op elektrische
schokken aanwezig wanneer de PE
Pre-Test-indicator gaat branden tijdens
het uitvoeren van de PE Pre-Test
(zie PE Pre-Test). Stop in dit geval
onmiddellijk met verdere tests. Zorg
ervoor dat uw lichaam tijdens deze test
voldoende met de aarde is verbonden.
3
Gevaarlijke spanningen zijn/kunnen
aanwezig zijn op L1, L2, L3, N en PE-
aansluitingen wanneer de testadapter
is aangesloten op het laadstation.
Gebruik de testaansluitingen alleen
voor testdoeleinden. Lever geen
stroom aan apparaten en laad geen
elektrisch voertuig op via deze
connectoren. In geval van verkeerde
bedrading of een fout in het laadstation
kunnen de aansluitingen N en PE
gevaarlijk zijn.
12
11
13
10
9
8
10
7
6
5
12
1
Draaischakelaar voor de
PP-status (Proximity Pilot)
(open, 13A, 20A, 32A en 63A)
2 PE Pre-Test
waarschuwingsindicator
3
PE Pre-Test aanraaksensor
4
Meetaansluitingen L1, L2,
L3 (zwart)
5
Meetaansluiting N (blauw)
6 Fase-indicatoren van
aansluitingen L1, L2, L3
7
Meetaansluiting PE (groen)
8
Knop PE-foutstatus
"F" (aardfout)
9
Knop CP-foutstatus "E"
Draaischakelaar voor de
CP-status (Control Pilot)
(status A, B, C , D
11
Uitgangsaansluitingen
voor CP-signaal - groene
aansluiting (gemarkeerd met
J ) is aangesloten op PE
Testkabelingang met 7-polige
mannelijke connector
)
4
