产品系列可以接受以下连接电缆：
• FEV300-CON-TY2 - 2 型测试适配器 EV 充电插头
• FEV300-CON-TY1 - 1 型测试适配器 EV 充电插头
将测试适配器连接到充电桩的步骤：
1. 将适当的测试电缆连接到产品。
2. 将上述组件连接到要测试的充电桩。

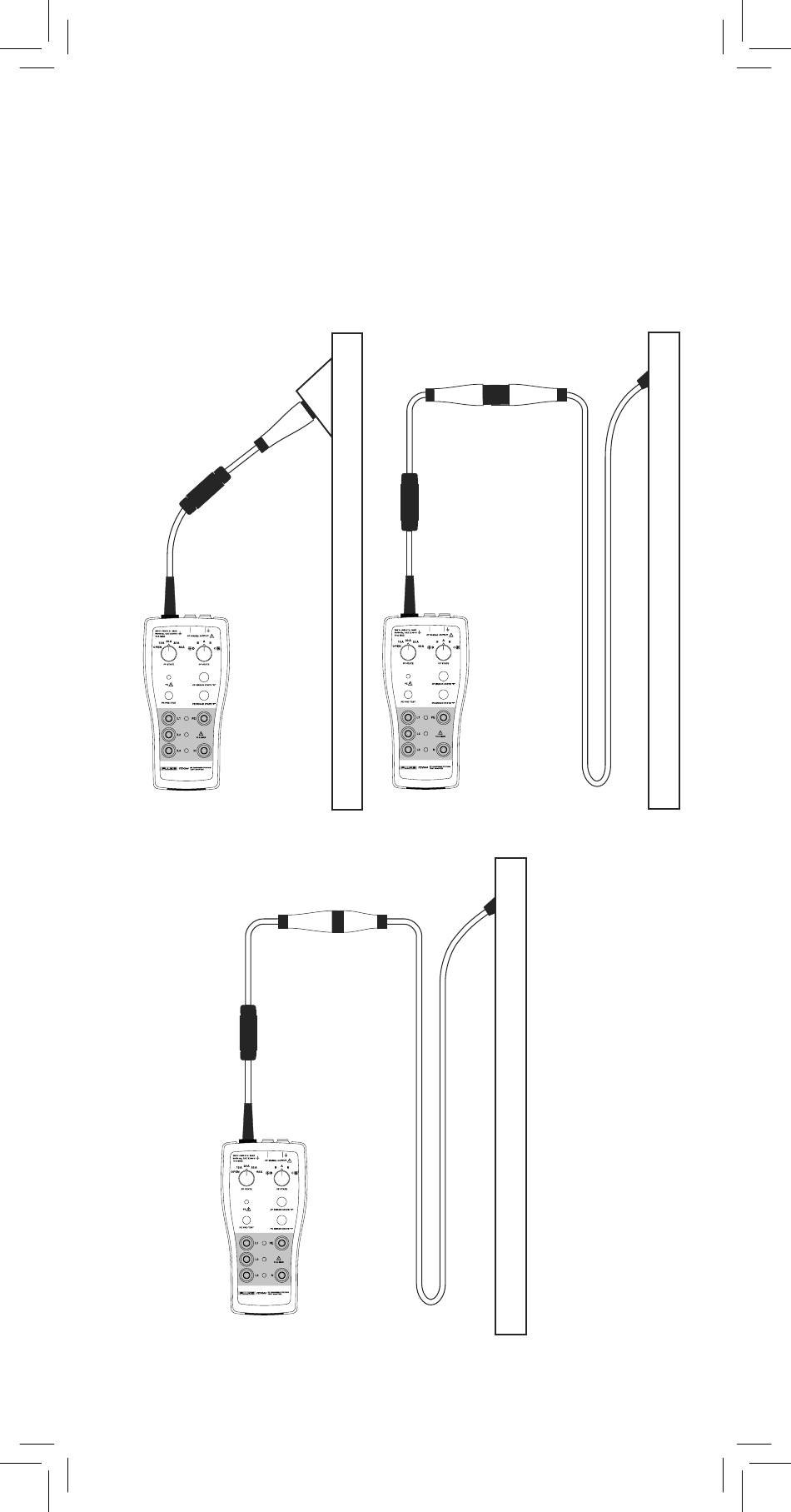

测试适配器与充电桩的正确连接方式如图 6、7 和 8 所示。
图 6. 测试适配器连接 2 型插头
（带面板）
� 型充电桩
（配备面板安装式插座）
FEV300-CON-TY2
FEV300
图 8. 测试适配器连接 1 型插头 （使用固定电缆）
� 型充电桩（配备固定电缆）
FEV300-CON-TY1
FEV300
7
图 7. 测试适配器连接 2 型插头
（使用固定电缆）
� 型充电桩（配备固定电缆）
FEV300-CON-TY2
FEV300
