Seria produktów używa następujące kable połączeniowe:
• Wtyk FEV300-CON-TY2 typu 2 do adaptera pomiarowego do
ładowania pojazdów elektrycznych
• Wtyk FEV300-CON-TY1 typu 1 do adaptera pomiarowego do
ładowania pojazdów elektrycznych
Kroki podłączania adaptera testowego do stacji ładowania:
1. Podłączyć odpowiedni przewód pomiarowy do urządzenia.
2. Podłącz powyższy zespół do stacji ładowania, która ma być testowana.

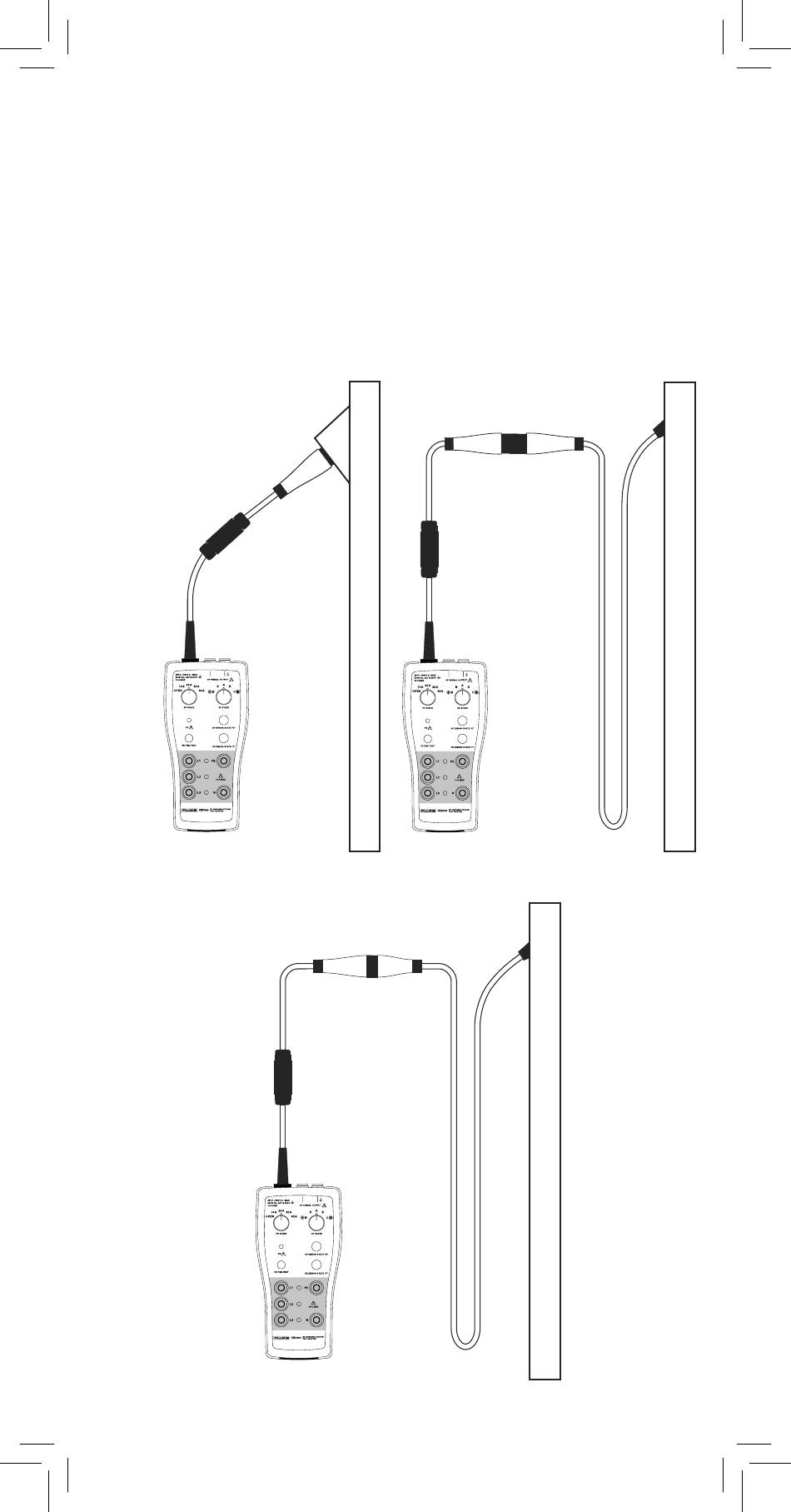

Prawidłowe podłączenie adaptera pomiarowego do stacji ładującej
przedstawiono na rysunkach 6, 7 i 8.
Rysunek 6. Adapter pomiarowy
do typu 2 z panelem
Stacja ładująca Typ 2
(ze stałym kablem)
(z gniazdkiem wtykowym
do montażu panelowego)
FEV300-CON-TY2
FEV300
Rysunek 8. Adapter pomiarowy do typu 1 z kablem stałym
FEV300
7
Rysunek 7. Adapter pomiarowy do
typu 2 z kablem stałym
FEV300-CON-TY2
FEV300
Stacja ładująca Typ 1
(ze stałym kablem)
FEV300-CON-TY1
Stacja ładująca Typ 2
(ze stałym kablem)
