La Serie di prodotti è in grado di accettare i seguenti cavi di collegamento:
• Connettore di tipo 2 FEV300-CON-TY2 per adattatore per test per ricarica EV
• Connettore di tipo 1 FEV300-CON-TY1 per adattatore per test per ricarica EV
Procedura per collegare l'adattatore per test alla stazione di ricarica:
1. Collegare il cavo di prova appropriato al Prodotto.
2. Collegare il gruppo di cui sopra alla stazione di ricarica da testare.

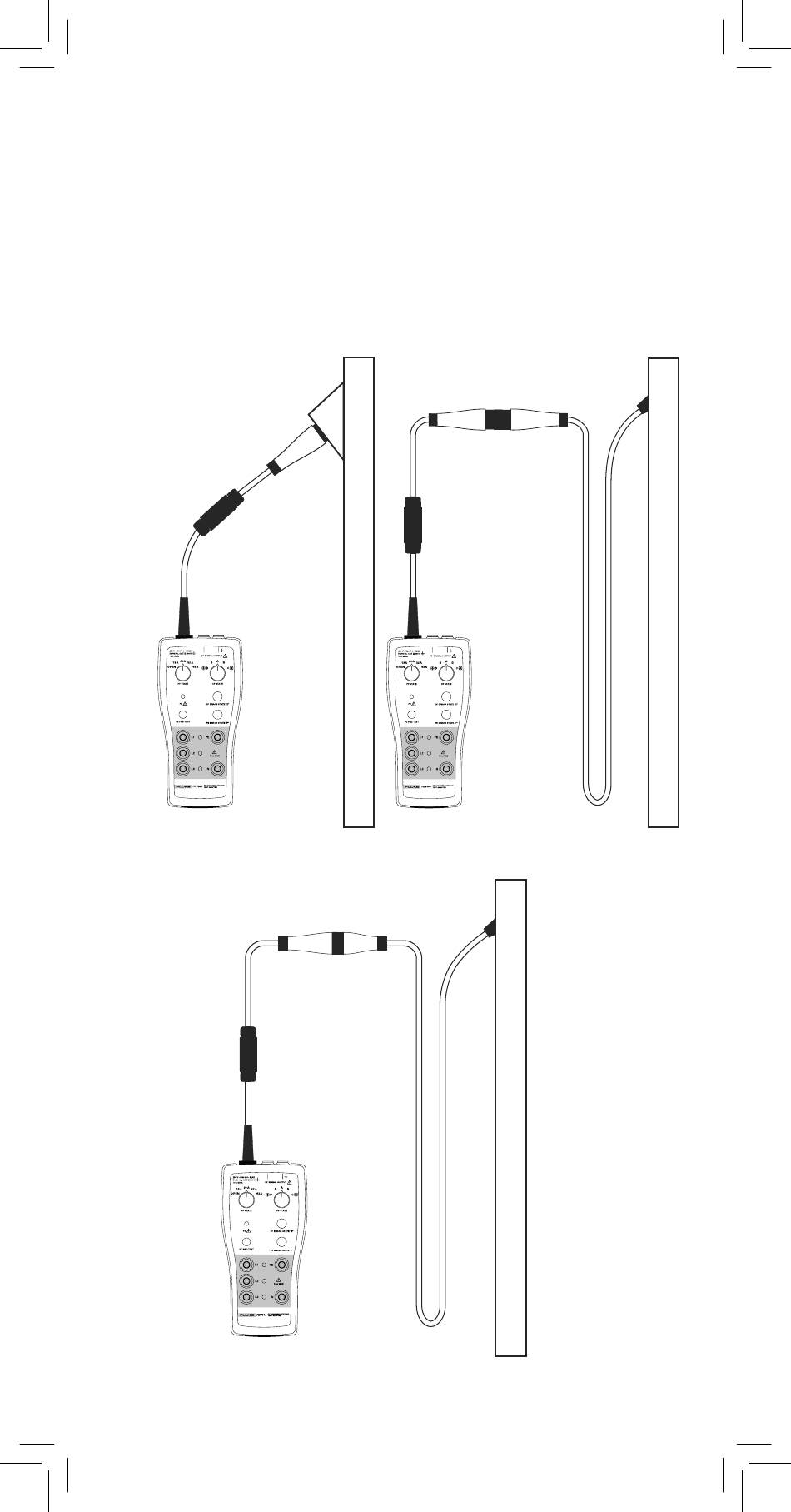

Il collegamento corretto dell'adattatore di prova alla stazione di ricarica è
illustrato nelle Figure 6, 7 e 8.
Figura 6. Adattatore per test a
Tipo 2 con pannello
Stazione di ricarica di
tipo 2
(con presa di rete con
montaggio a pannello)
FEV300-CON-TY2
FEV300
Figura 8. Adattatore per test a Tipo 1 con cavo fisso
Stazione di ricarica di tipo 1
FEV300
7
Figura 7. Adattatore per test a Tipo 2
Stazione di ricarica di tipo 2
FEV300
(con cavo fisso)
FEV300-CON-TY1
con cavo fisso
(con cavo fisso)
FEV300-CON-TY2
