Die Produktreihe kann die folgenden Prüfkabel aufnehmen:
• FEV300-CON-TY2 Typ-2-Stecker für Testadapter zum Prüfen von
Ladestationen für Elektrofahrzeuge
• FEV300-CON-TY1 Typ-1-Stecker für Testadapter zum Prüfen von
Ladestationen für Elektrofahrzeuge
Schritte beim Anschließen des Testadapters an die Ladestation:
1. Das korrekte Prüfkabel an das Produkt anschließen.
2. Die obige Baugruppe an die zu prüfende Ladestation anschließen.

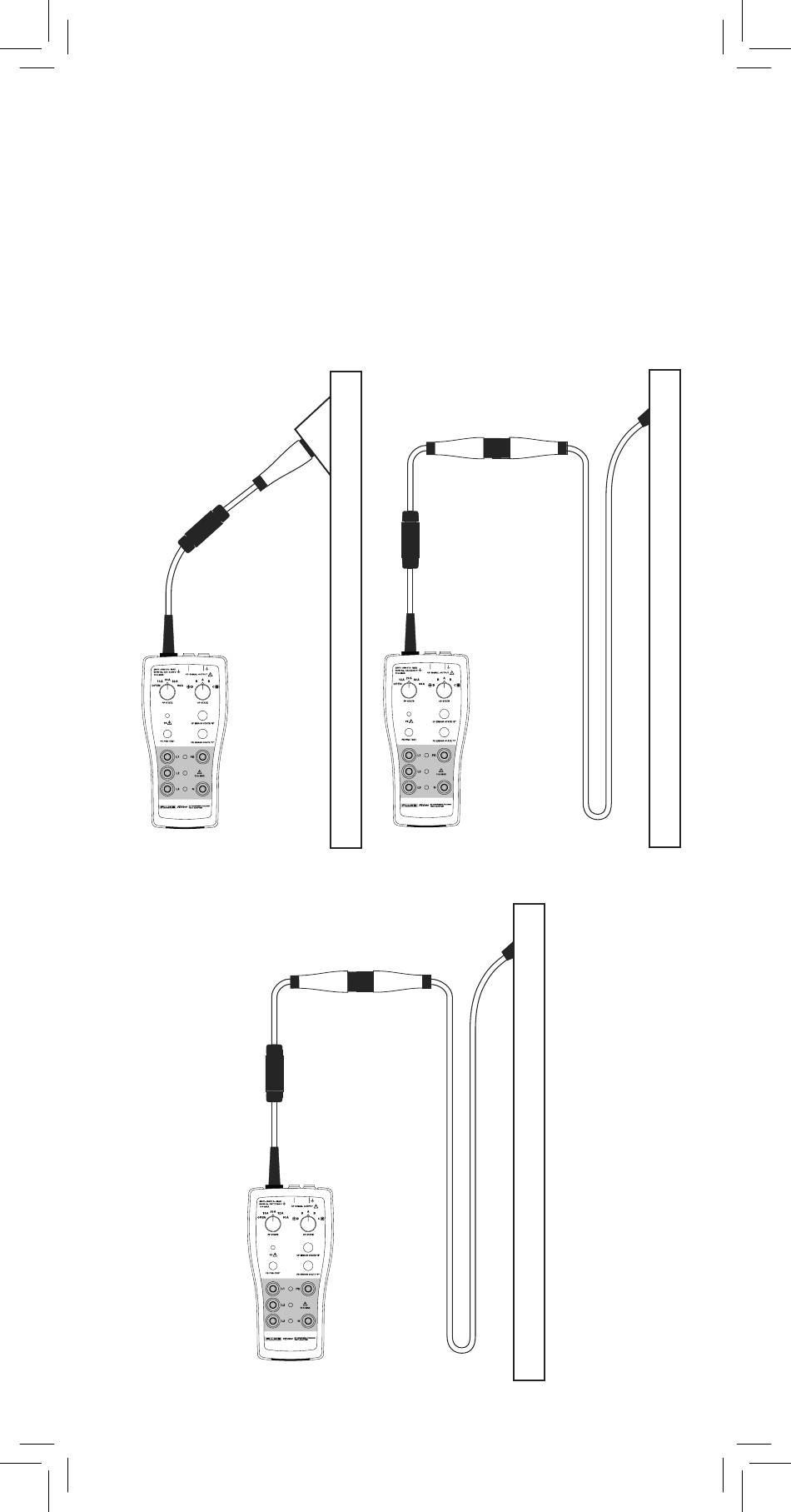

Der richtige Anschluss des Testadapters an die Ladestation ist in den
Abbildungen 6, 7 und 8 dargestellt.
Abbildung 6: Testadapter an Typ 2
mit eingebauter Ladesteckdose
Ladestation Typ 2
(mit eingebauter
Ladesteckdose)
FEV300-CON-TY2
FEV300
Abbildung 8: Testadapter an Typ 1 mit fest
angeschlossenem Ladekabel)
FEV300
7
Abbildung 7: Testadapter an Typ 2
mit fest angeschlossenem Ladekabel
angeschlossenem Ladekabel)
FEV300-CON-TY2
FEV300
angeschlossenem Ladekabel
Ladestation Typ 1
(mit fest
FEV300-CON-TY1
Ladestation Typ 2
(mit fest
