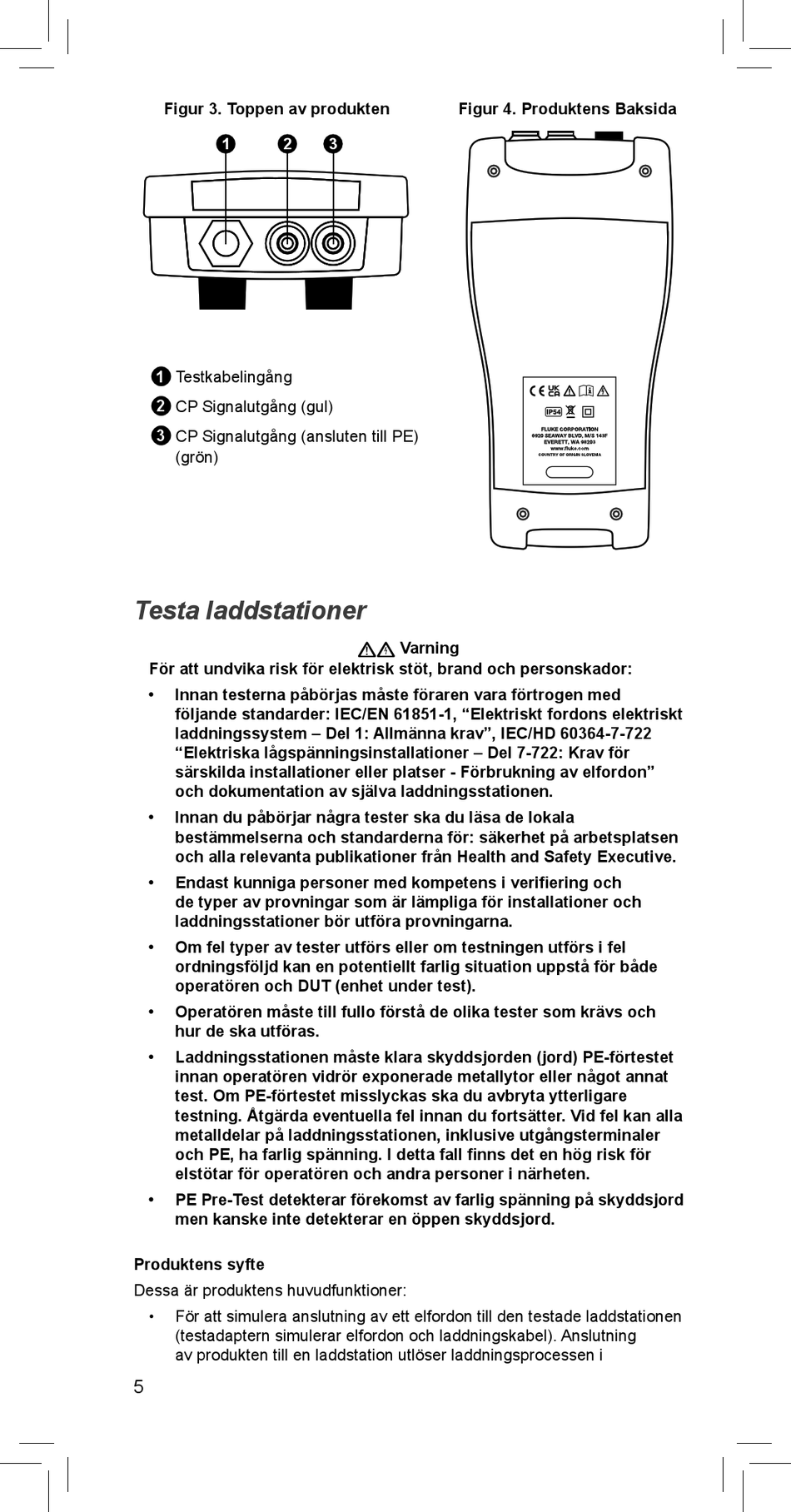

Fluke FEV300 Bedienungsanleitung Seite 111

Figur 3. Toppen av produkten
1 2
1
Testkabelingång
2 CP Signalutgång (gul)
3
CP Signalutgång (ansluten till PE)
(grön)
Testa laddstationer
För att undvika risk för elektrisk stöt, brand och personskador:
• Innan testerna påbörjas måste föraren vara förtrogen med
följande standarder: IEC/EN 61851-1, "Elektriskt fordons elektriskt
laddningssystem – Del 1: Allmänna krav", IEC/HD 60364-7-722
"Elektriska lågspänningsinstallationer – Del 7-722: Krav för
särskilda installationer eller platser - Förbrukning av elfordon"
och dokumentation av själva laddningsstationen.
• Innan du påbörjar några tester ska du läsa de lokala
bestämmelserna och standarderna för: säkerhet på arbetsplatsen
och alla relevanta publikationer från Health and Safety Executive.
• Endast kunniga personer med kompetens i verifiering och
de typer av provningar som är lämpliga för installationer och
laddningsstationer bör utföra provningarna.
• Om fel typer av tester utförs eller om testningen utförs i fel
ordningsföljd kan en potentiellt farlig situation uppstå för både
operatören och DUT (enhet under test).
• Operatören måste till fullo förstå de olika tester som krävs och
hur de ska utföras.
• Laddningsstationen måste klara skyddsjorden (jord) PE-förtestet
innan operatören vidrör exponerade metallytor eller något annat
test. Om PE-förtestet misslyckas ska du avbryta ytterligare
testning. Åtgärda eventuella fel innan du fortsätter. Vid fel kan alla
metalldelar på laddningsstationen, inklusive utgångsterminaler
och PE, ha farlig spänning. I detta fall finns det en hög risk för
elstötar för operatören och andra personer i närheten.
• PE Pre-Test detekterar förekomst av farlig spänning på skyddsjord
men kanske inte detekterar en öppen skyddsjord.
Produktens syfte
Dessa är produktens huvudfunktioner:
• För att simulera anslutning av ett elfordon till den testade laddstationen
(testadaptern simulerar elfordon och laddningskabel). Anslutning
av produkten till en laddstation utlöser laddningsprocessen i
5
Figur 4. Produktens Baksida
3
WX Varning
