충전기 테스트
PE 사전 테스트
PE 사전 테스트는 제품의 안전을 위한 기능입니다 . PE 사전 테스트를 통해
작업자는 PE 도체에 접지에 대한 위험한 전압이 있는지 테스트할 수 있습니
다 .
정상적인 상황에서는 PE 도체가 접지에 연결되어 있기 때문에 접지에 대한
전압이 없습니다 . 그러나 , PE 도체가 접지에 연결되어 있지 않은 경우 ( 예 :
실수로 위상 라인에 연결되거나 PE 가 차단된 경우 ) 에는 위험한 상황이 될
수 있습니다 .
PE 사전 테스트 터치 센서 ( 장갑을 착용하지 마십시오 ) 에 대한 작업자의 피
부 접촉이 필요하며 , 알고 있는 접지에 대한 적절한 작업자 참조점에 대한
접촉 ( 작업자의 신발 또는 기타 의복을 통해 ) 이 요구됩니다 . 이 테스트를
수행하는 동안 충전기의 금속 부분을 만지지 마십시오 . 접지에 대한 연결이
부적절한 경우 ( 예 : 신체의 격리 ) 에는 이 표시는 신뢰할 수 없는 것일 수 있
습니다 .
테스트 절차 :
1. 테스트 어댑터를 충전기에 연결합니다 .
2. 맨 손가락으로 터치 센서를 터치합니다 . PE 경고 표시기 ( 품목
림 2) 가 켜지면 충전기의 PE 도체 및 금속 부분에 위험한 전압이 존재
하는 것입니다 . 즉시 추가 테스트를 중단하고 테스트되는 PE 도체의
배선 결함 가능성을 확인하십시오 .
이 오류가 발생할 경우 , PE 단자에 위험 전압이 존재합니다 . 작업자와
W
주변의 다른 사람에 대한 감전 위험이 높습니다 !
가능한 오류 :
• PE 차단됨 / 연결되지 않음
• PE 에 전압 존재 ( 예 : 위상 라인에 연결된 경우 )
• PE 사전 테스트는 보호 접지에서 위험 전압의 존재를 감지하지만 , 개
방된 보호 접지는 감지하지 못할 수 있습니다 .

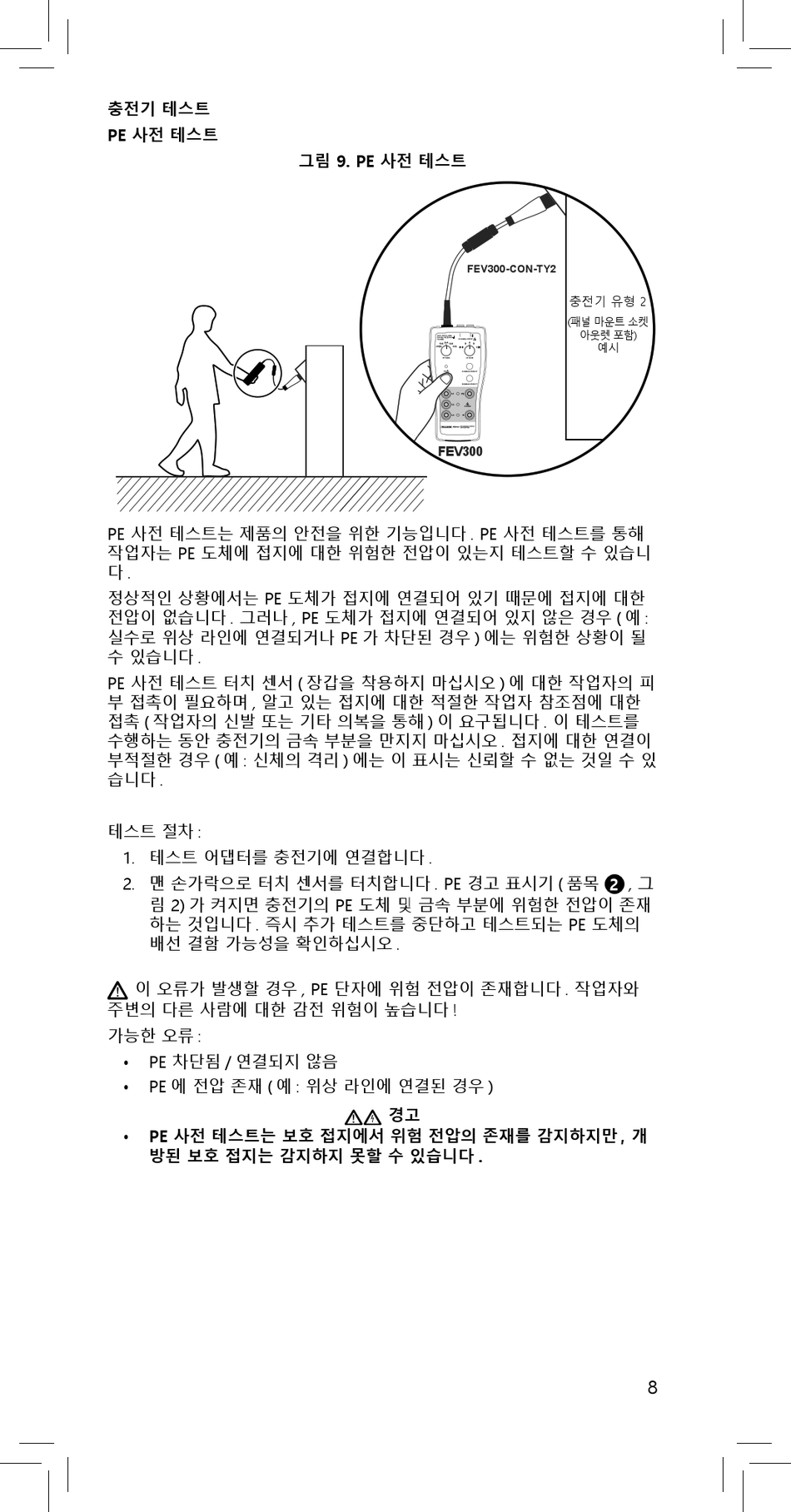

그림 9. PE 사전 테스트
FEV300
WX 경고
FEV300-CON-TY2
충전기 유형 2
(패널 마운트 소켓
아웃렛 포함)
예시
