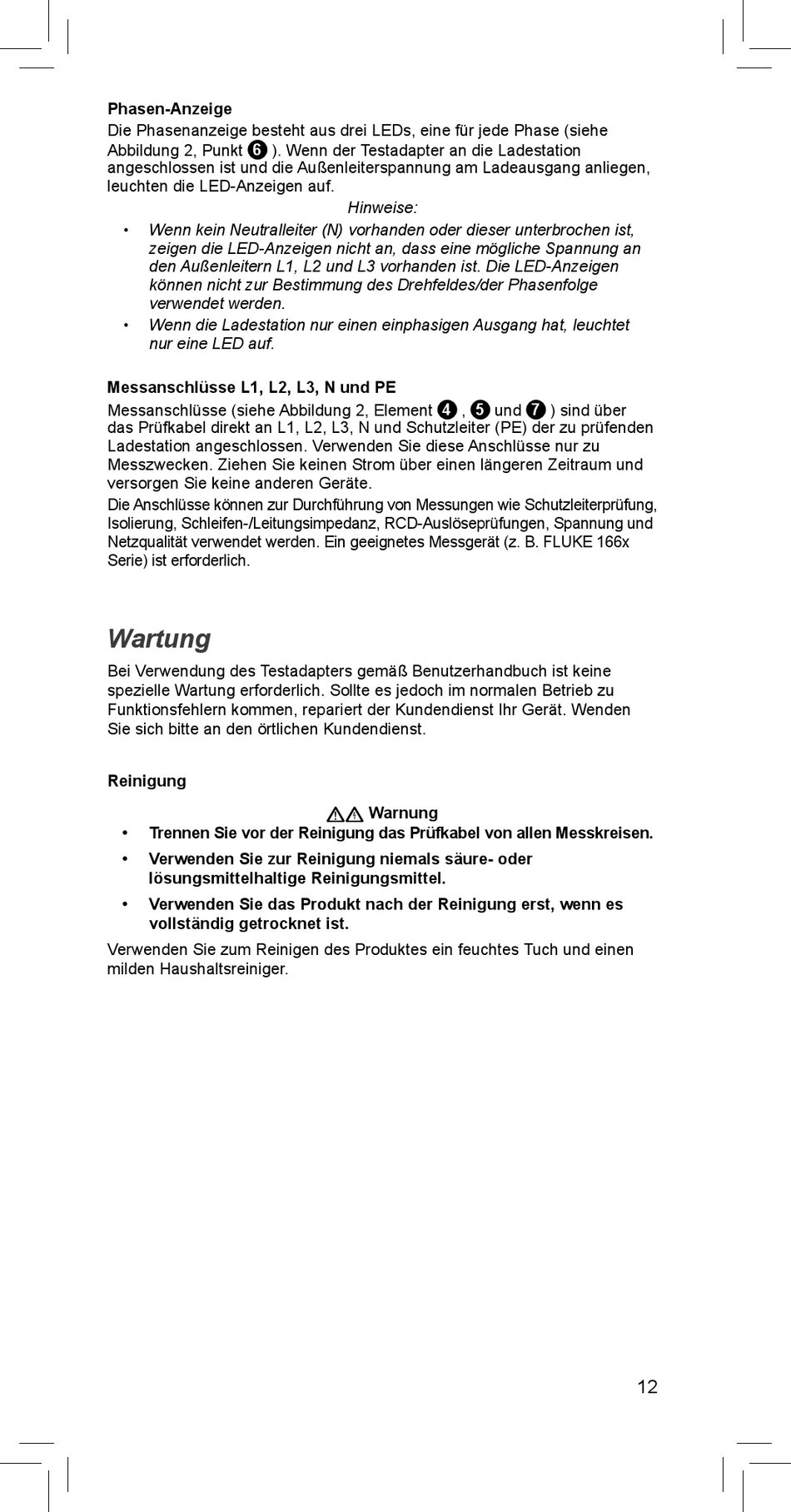

Phasen-Anzeige
Die Phasenanzeige besteht aus drei LEDs, eine für jede Phase (siehe
6
Abbildung 2, Punkt
angeschlossen ist und die Außenleiterspannung am Ladeausgang anliegen,
leuchten die LED-Anzeigen auf.
• Wenn kein Neutralleiter (N) vorhanden oder dieser unterbrochen ist,
zeigen die LED-Anzeigen nicht an, dass eine mögliche Spannung an
den Außenleitern L1, L2 und L3 vorhanden ist. Die LED-Anzeigen
können nicht zur Bestimmung des Drehfeldes/der Phasenfolge
verwendet werden.
• Wenn die Ladestation nur einen einphasigen Ausgang hat, leuchtet
nur eine LED auf.
Messanschlüsse L1, L2, L3, N und PE
Messanschlüsse (siehe Abbildung 2, Element
das Prüfkabel direkt an L1, L2, L3, N und Schutzleiter (PE) der zu prüfenden
Ladestation angeschlossen. Verwenden Sie diese Anschlüsse nur zu
Messzwecken. Ziehen Sie keinen Strom über einen längeren Zeitraum und
versorgen Sie keine anderen Geräte.
Die Anschlüsse können zur Durchführung von Messungen wie Schutzleiterprüfung,
Isolierung, Schleifen-/Leitungsimpedanz, RCD-Auslöseprüfungen, Spannung und
Netzqualität verwendet werden. Ein geeignetes Messgerät (z. B. FLUKE 166x
Serie) ist erforderlich.

Wartung

Bei Verwendung des Testadapters gemäß Benutzerhandbuch ist keine
spezielle Wartung erforderlich. Sollte es jedoch im normalen Betrieb zu
Funktionsfehlern kommen, repariert der Kundendienst Ihr Gerät. Wenden
Sie sich bitte an den örtlichen Kundendienst.
Reinigung
• Trennen Sie vor der Reinigung das Prüfkabel von allen Messkreisen.
• Verwenden Sie zur Reinigung niemals säure- oder
lösungsmittelhaltige Reinigungsmittel.
• Verwenden Sie das Produkt nach der Reinigung erst, wenn es
vollständig getrocknet ist.
Verwenden Sie zum Reinigen des Produktes ein feuchtes Tuch und einen
milden Haushaltsreiniger.
). Wenn der Testadapter an die Ladestation
Hinweise:
WX Warnung
4 5 7
, und ) sind über
12
