充電ステーションのテスト
PE 事前テスト
PE 事前テストは本製品の安全機能です。PE 事前テストにより、オペレータ
は PE 導線をテストして、危険な対地電圧が存在するかどうかを確認するこ
とができます。
通常の状況では、PE 導体はアースに接続されているため、対地電圧は存在
しません。ただし、PE 導体がアースに接続されていない場合（例えば、誤
って位相に接続したり、PE が中断されたりした場合）、危険な状況になる
可能性があります。
PE 事前テスト・タッチ・センサーには、オペレータの皮膚との接触（手袋
を着用しないこと）、および既知のアース・グランド（作業者の靴またはそ
の他の衣服を通して）に関する適切なオペレータ・リファレンスが必要です。
このテストの実施中は、 充電ステーションの金属部品に触れないでください。
不適切なアース接続（例えば、身体から離して配置）の場合、この指示は信
頼性に欠ける可能性があります。
テスト手順：
1. テスト・アダプターを充電ステーションに接続します。
2. 素手でタッチ・センサーに触れます。PE 警告インジケータ（図 2
のアイテム）が点灯した場合、PE 導体と充電ステーションの金属部品
に危険な電圧が存在します。以降のテストを直ちに中止し、テストし
た PE 導体の配線障害の可能性がないかチェックしてください。
このエラーが発生した場合、PE 端子は危険な電圧を搬送します。オペレ
W
ータや付近の人の感電の危険性が高くなります！
考えられるエラーは次のとおりです。
• PE が中断された / 接続されていない
• PE は電圧を搬送します（例えば、位相に接続）
• PE 事前テストは、保護アースに危険な電圧が存在することを検出しま
すが、開いている保護アースは検出しない場合があります。

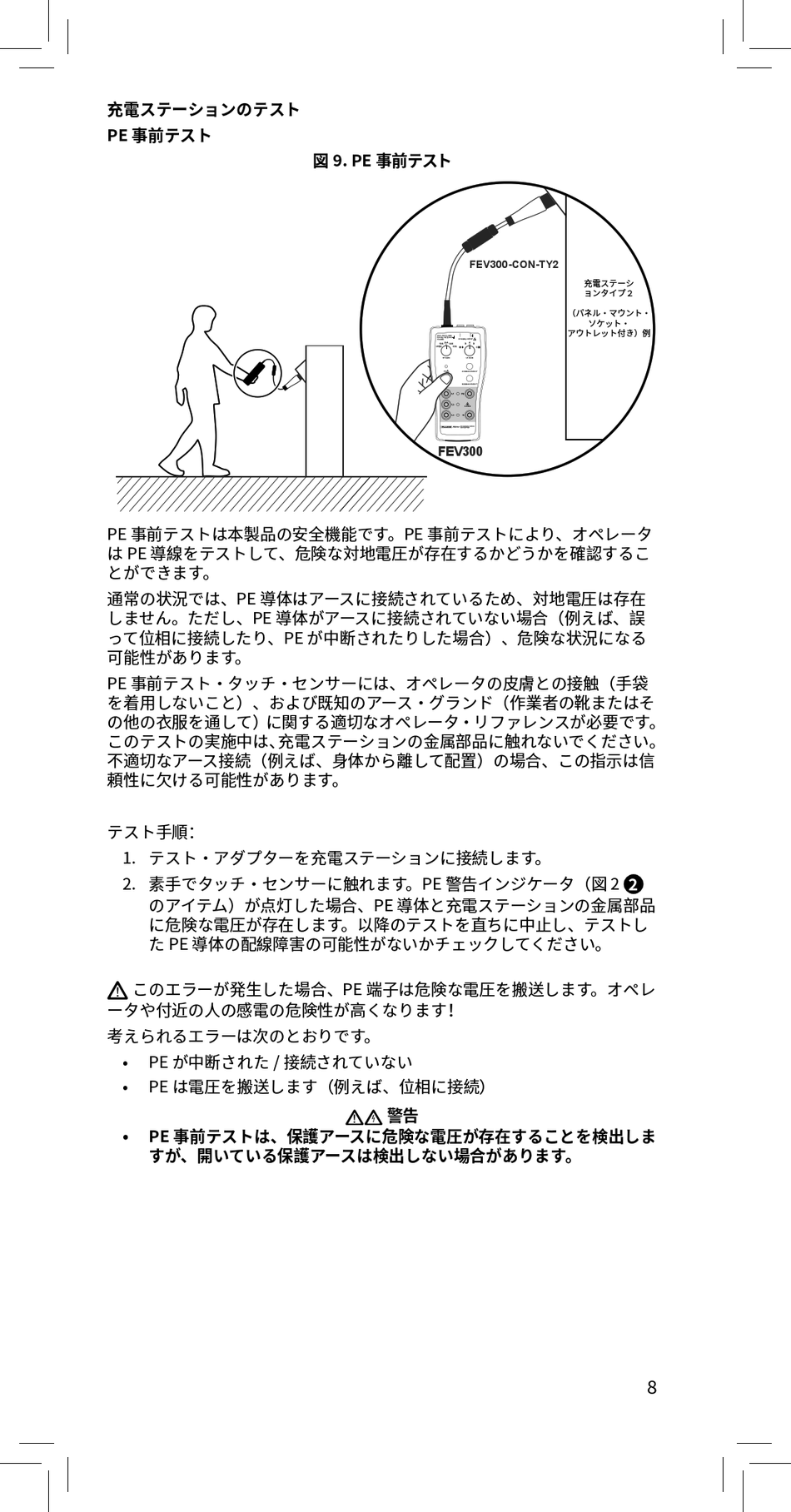

図 9. PE 事前テスト
FEV300
WX 警告
FEV300-CON-TY2
充電ステーシ
ョンタイプ２
（パネル・マウント・
ソケット・
アウトレット付き）例
