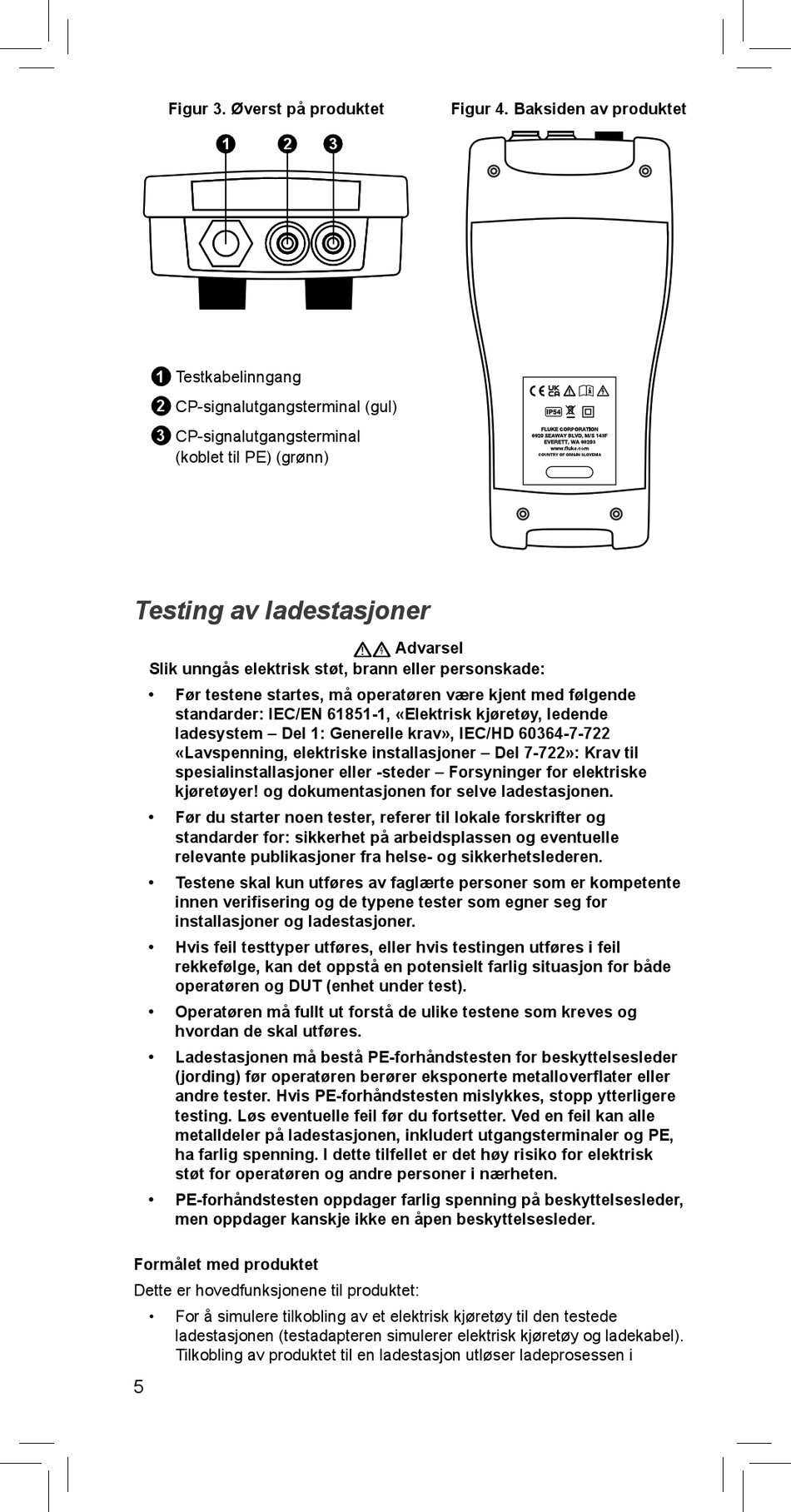

Figur 3. Øverst på produktet
1 2
1
Testkabelinngang
2 CP-signalutgangsterminal (gul)
3
CP-signalutgangsterminal
(koblet til PE) (grønn)
Testing av ladestasjoner
Slik unngås elektrisk støt, brann eller personskade:
• Før testene startes, må operatøren være kjent med følgende
standarder: IEC/EN 61851-1, «Elektrisk kjøretøy, ledende
ladesystem – Del 1: Generelle krav», IEC/HD 60364-7-722
«Lavspenning, elektriske installasjoner – Del 7-722»: Krav til
spesialinstallasjoner eller -steder – Forsyninger for elektriske
kjøretøyer! og dokumentasjonen for selve ladestasjonen.
• Før du starter noen tester, referer til lokale forskrifter og
standarder for: sikkerhet på arbeidsplassen og eventuelle
relevante publikasjoner fra helse- og sikkerhetslederen.
• Testene skal kun utføres av faglærte personer som er kompetente
innen verifisering og de typene tester som egner seg for
installasjoner og ladestasjoner.
• Hvis feil testtyper utføres, eller hvis testingen utføres i feil
rekkefølge, kan det oppstå en potensielt farlig situasjon for både
operatøren og DUT (enhet under test).
• Operatøren må fullt ut forstå de ulike testene som kreves og
hvordan de skal utføres.
• Ladestasjonen må bestå PE-forhåndstesten for beskyttelsesleder
(jording) før operatøren berører eksponerte metalloverflater eller
andre tester. Hvis PE-forhåndstesten mislykkes, stopp ytterligere
testing. Løs eventuelle feil før du fortsetter. Ved en feil kan alle
metalldeler på ladestasjonen, inkludert utgangsterminaler og PE,
ha farlig spenning. I dette tilfellet er det høy risiko for elektrisk
støt for operatøren og andre personer i nærheten.
• PE-forhåndstesten oppdager farlig spenning på beskyttelsesleder,
men oppdager kanskje ikke en åpen beskyttelsesleder.
Formålet med produktet
Dette er hovedfunksjonene til produktet:
• For å simulere tilkobling av et elektrisk kjøretøy til den testede
ladestasjonen (testadapteren simulerer elektrisk kjøretøy og ladekabel).
Tilkobling av produktet til en ladestasjon utløser ladeprosessen i
5
Figur 4. Baksiden av produktet
3
WX Advarsel
