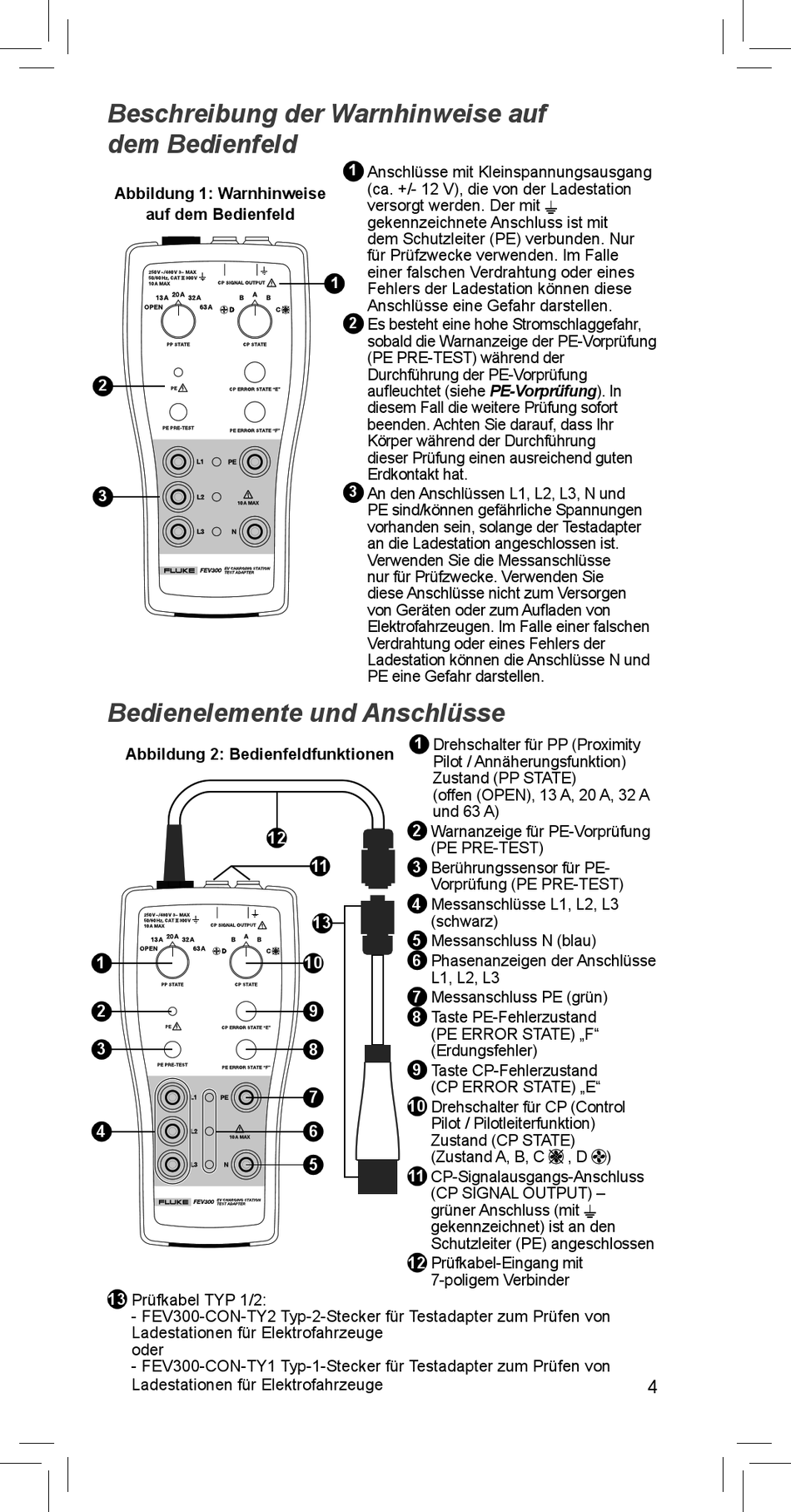

Beschreibung der Warnhinweise auf
dem Bedienfeld
Abbildung 1: Warnhinweise
auf dem Bedienfeld
2
3
Bedienelemente und Anschlüsse
Abbildung 2: Bedienfeldfunktionen
1
2
3
4
13
Prüfkabel TYP 1/2:
- FEV300-CON-TY2 Typ-2-Stecker für Testadapter zum Prüfen von
Ladestationen für Elektrofahrzeuge
oder
- FEV300-CON-TY1 Typ-1-Stecker für Testadapter zum Prüfen von
Ladestationen für Elektrofahrzeuge
1
Anschlüsse mit Kleinspannungsausgang
(ca. +/- 12 V), die von der Ladestation
versorgt werden. Der mit J
gekennzeichnete Anschluss ist mit
dem Schutzleiter (PE) verbunden. Nur
für Prüfzwecke verwenden. Im Falle
einer falschen Verdrahtung oder eines
1
Fehlers der Ladestation können diese
Anschlüsse eine Gefahr darstellen.
2
Es besteht eine hohe Stromschlaggefahr,
sobald die Warnanzeige der PE-Vorprüfung
(PE PRE-TEST) während der
Durchführung der PE-Vorprüfung
aufleuchtet (siehe PE-Vorprüfung). In
diesem Fall die weitere Prüfung sofort
beenden. Achten Sie darauf, dass Ihr
Körper während der Durchführung
dieser Prüfung einen ausreichend guten
Erdkontakt hat.
3
An den Anschlüssen L1, L2, L3, N und
PE sind/können gefährliche Spannungen
vorhanden sein, solange der Testadapter
an die Ladestation angeschlossen ist.
Verwenden Sie die Messanschlüsse
nur für Prüfzwecke. Verwenden Sie
diese Anschlüsse nicht zum Versorgen
von Geräten oder zum Aufladen von
Elektrofahrzeugen. Im Falle einer falschen
Verdrahtung oder eines Fehlers der
Ladestation können die Anschlüsse N und
PE eine Gefahr darstellen.
1
2
12
11
3
4
13
5
6
10
7
9
8
8
9
7
10
6
5
11
12
Drehschalter für PP (Proximity
Pilot / Annäherungsfunktion)
Zustand (PP STATE)
(offen (OPEN), 13 A, 20 A, 32 A
und 63 A)
Warnanzeige für PE-Vorprüfung
(PE PRE-TEST)
Berührungssensor für PE-
Vorprüfung (PE PRE-TEST)
Messanschlüsse L1, L2, L3
(schwarz)
Messanschluss N (blau)
Phasenanzeigen der Anschlüsse
L1, L2, L3
Messanschluss PE (grün)
Taste PE-Fehlerzustand
(PE ERROR STATE) „F"
(Erdungsfehler)
Taste CP-Fehlerzustand
(CP ERROR STATE) „E"
Drehschalter für CP (Control
Pilot / Pilotleiterfunktion)
Zustand (CP STATE)
(Zustand A, B, C , D
CP-Signalausgangs-Anschluss
(CP SIGNAL OUTPUT) –
grüner Anschluss (mit J
gekennzeichnet) ist an den
Schutzleiter (PE) angeschlossen
Prüfkabel-Eingang mit
7-poligem Verbinder
)
