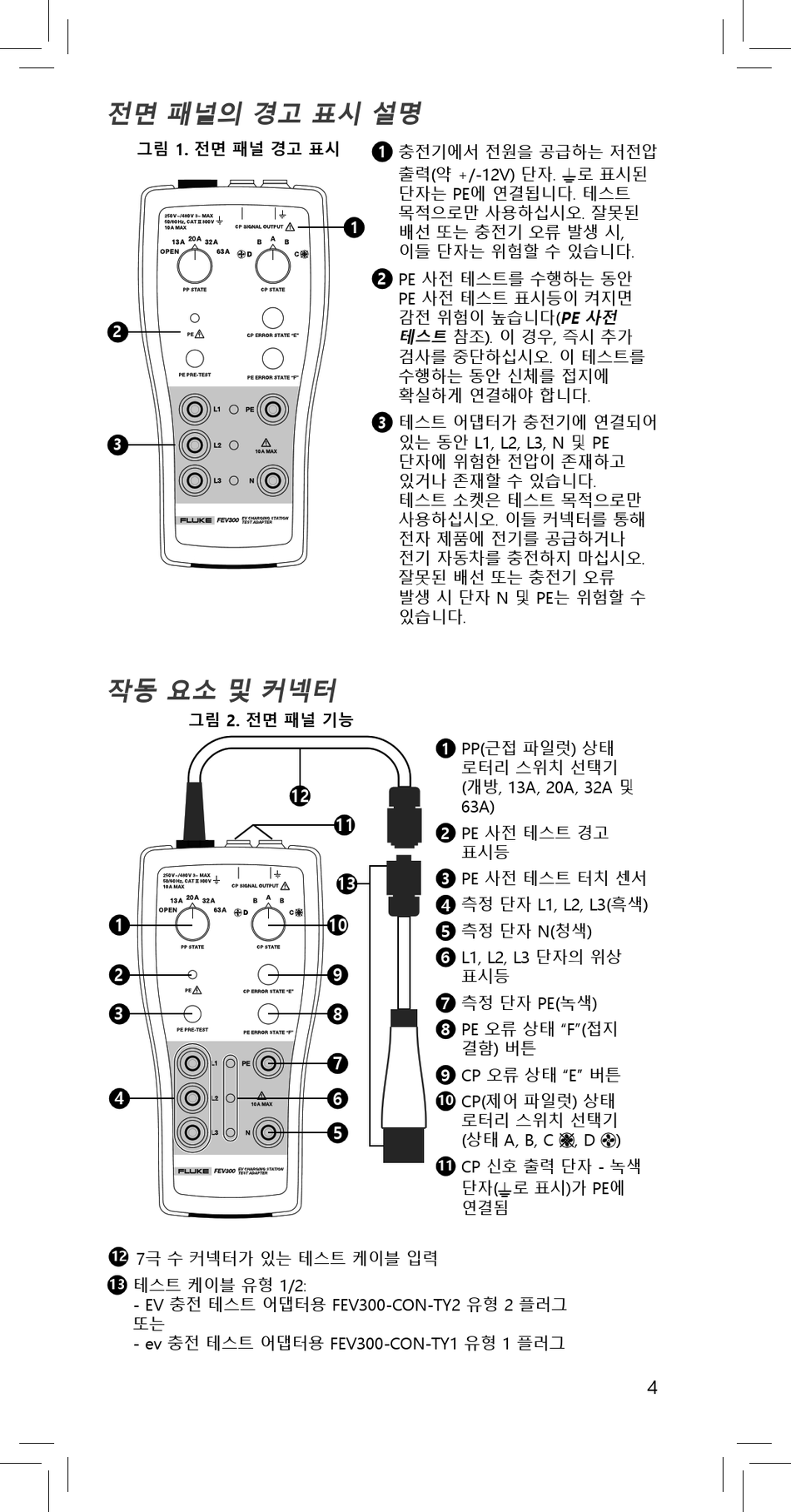

전면 패널의 경고 표시 설명
그림 1. 전면 패널 경고 표시
2
3
작동 요소 및 커넥터
그림 2. 전면 패널 기능
1
2
3
4
12
7극 수 커넥터가 있는 테스트 케이블 입력
13 테스트 케이블 유형 1/2:
- EV 충전 테스트 어댑터용 FEV300-CON-TY2 유형 2 플러그
또는
- ev 충전 테스트 어댑터용 FEV300-CON-TY1 유형 1 플러그
1
충전기에서 전원을 공급하는 저전압
출력(약 +/-12V) 단자.
단자는 PE에 연결됩니다. 테스트
목적으로만 사용하십시오. 잘못된
1
배선 또는 충전기 오류 발생 시,
이들 단자는 위험할 수 있습니다.
2
PE 사전 테스트를 수행하는 동안
PE 사전 테스트 표시등이 켜지면
감전 위험이 높습니다( PE 사전
테스트 참조). 이 경우, 즉시 추가
검사를 중단하십시오. 이 테스트를
수행하는 동안 신체를 접지에
확실하게 연결해야 합니다.
3
테스트 어댑터가 충전기에 연결되어
있는 동안 L1, L2, L3, N 및 PE
단자에 위험한 전압이 존재하고
있거나 존재할 수 있습니다.
테스트 소켓은 테스트 목적으로만
사용하십시오. 이들 커넥터를 통해
전자 제품에 전기를 공급하거나
전기 자동차를 충전하지 마십시오.
잘못된 배선 또는 충전기 오류
발생 시 단자 N 및 PE는 위험할 수
있습니다.
12
11
13
10
9
8
7
6
10
5
11
로 표시된
J
1
PP(근접 파일럿) 상태
로터리 스위치 선택기
(개방, 13A, 20A, 32A 및
63A)
2 PE 사전 테스트 경고
표시등
3 PE 사전 테스트 터치 센서
4 측정 단자 L1, L2, L3(흑색)
5 측정 단자 N(청색)
6
L1, L2, L3 단자의 위상
표시등
7 측정 단자 PE(녹색)
8 PE 오류 상태 "F"(접지
결함) 버튼
9
CP 오류 상태 "E" 버튼
CP(제어 파일럿) 상태
로터리 스위치 선택기
(상태 A, B, C , D
CP 신호 출력 단자 - 녹색
단자( 로 표시)가 PE에
J
연결됨
)
4
