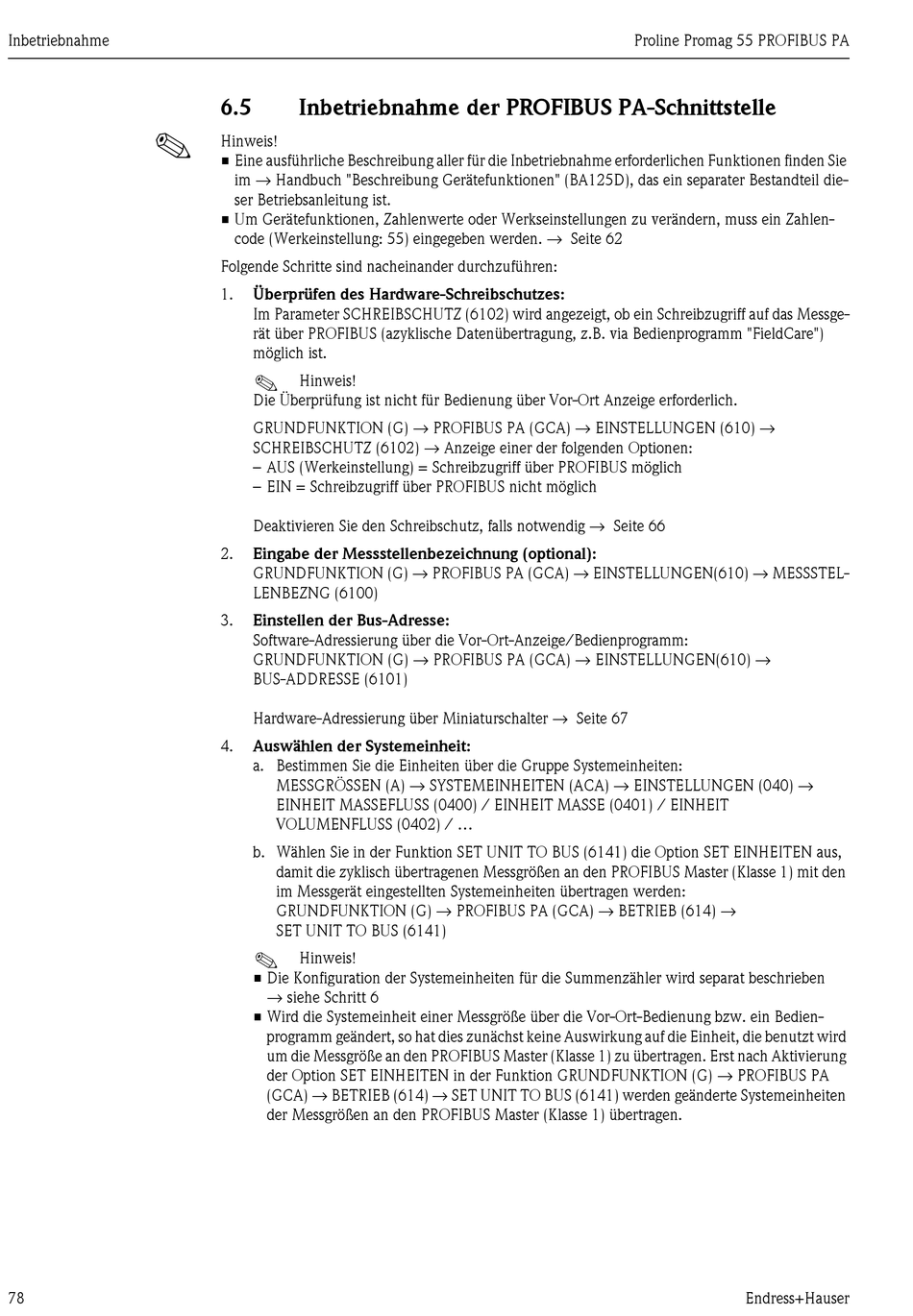

Inbetriebnahme
!
78
6.5

Inbetriebnahme der PROFIBUS PA-Schnittstelle

Hinweis!
• Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen finden Sie
im → Handbuch "Beschreibung Gerätefunktionen" (BA125D), das ein separater Bestandteil die-
ser Betriebsanleitung ist.
• Um Gerätefunktionen, Zahlenwerte oder Werkseinstellungen zu verändern, muss ein Zahlen-
code (Werkeinstellung: 55) eingegeben werden. → Seite 62
Folgende Schritte sind nacheinander durchzuführen:
1. Überprüfen des Hardware-Schreibschutzes:
Im Parameter SCHREIBSCHUTZ (6102) wird angezeigt, ob ein Schreibzugriff auf das Messge-
rät über PROFIBUS (azyklische Datenübertragung, z.B. via Bedienprogramm "FieldCare")
möglich ist.
!
Hinweis!
Die Überprüfung ist nicht für Bedienung über Vor-Ort Anzeige erforderlich.
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → EINSTELLUNGEN (610) →
SCHREIBSCHUTZ (6102) → Anzeige einer der folgenden Optionen:
– AUS (Werkeinstellung) = Schreibzugriff über PROFIBUS möglich
– EIN = Schreibzugriff über PROFIBUS nicht möglich
Deaktivieren Sie den Schreibschutz, falls notwendig → Seite 66
2. Eingabe der Messstellenbezeichnung (optional):
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → EINSTELLUNGEN(610) → MESSSTEL-
LENBEZNG (6100)
3. Einstellen der Bus-Adresse:
Software-Adressierung über die Vor-Ort-Anzeige/Bedienprogramm:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → EINSTELLUNGEN(610) →
BUS-ADDRESSE (6101)
Hardware-Adressierung über Miniaturschalter → Seite 67
4. Auswählen der Systemeinheit:
a. Bestimmen Sie die Einheiten über die Gruppe Systemeinheiten:
MESSGRÖSSEN (A) → SYSTEMEINHEITEN (ACA) → EINSTELLUNGEN (040) →
EINHEIT MASSEFLUSS (0400) / EINHEIT MASSE (0401) / EINHEIT
VOLUMENFLUSS (0402) / ...
b. Wählen Sie in der Funktion SET UNIT TO BUS (6141) die Option SET EINHEITEN aus,
damit die zyklisch übertragenen Messgrößen an den PROFIBUS Master (Klasse 1) mit den
im Messgerät eingestellten Systemeinheiten übertragen werden:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → BETRIEB (614) →
SET UNIT TO BUS (6141)
!
Hinweis!
• Die Konfiguration der Systemeinheiten für die Summenzähler wird separat beschrieben
→ siehe Schritt 6
• Wird die Systemeinheit einer Messgröße über die Vor-Ort-Bedienung bzw. ein Bedien-
programm geändert, so hat dies zunächst keine Auswirkung auf die Einheit, die benutzt wird
um die Messgröße an den PROFIBUS Master (Klasse 1) zu übertragen. Erst nach Aktivierung
der Option SET EINHEITEN in der Funktion GRUNDFUNKTION (G) → PROFIBUS PA
(GCA) → BETRIEB (614) → SET UNIT TO BUS (6141) werden geänderte Systemeinheiten
der Messgrößen an den PROFIBUS Master (Klasse 1) übertragen.
