Inbetriebnahme
!
80
6.5

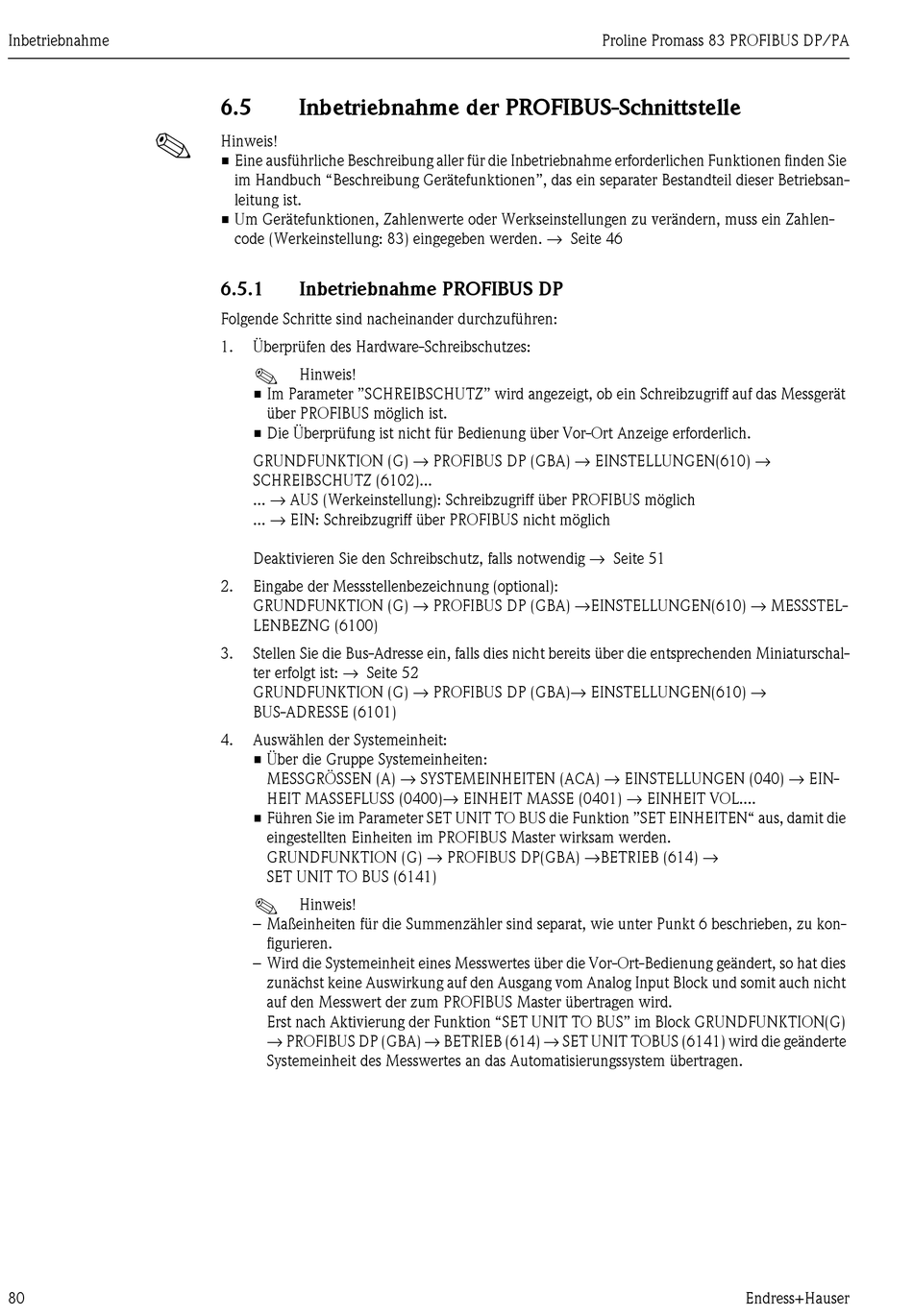

Inbetriebnahme der PROFIBUS-Schnittstelle
Hinweis!
• Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen finden Sie
im Handbuch "Beschreibung Gerätefunktionen", das ein separater Bestandteil dieser Betriebsan-
leitung ist.
• Um Gerätefunktionen, Zahlenwerte oder Werkseinstellungen zu verändern, muss ein Zahlen-
code (Werkeinstellung: 83) eingegeben werden. → Seite 46
6.5.1
Inbetriebnahme PROFIBUS DP
Folgende Schritte sind nacheinander durchzuführen:
1.
Überprüfen des Hardware-Schreibschutzes:
!
Hinweis!
• Im Parameter "SCHREIBSCHUTZ" wird angezeigt, ob ein Schreibzugriff auf das Messgerät
über PROFIBUS möglich ist.
• Die Überprüfung ist nicht für Bedienung über Vor-Ort Anzeige erforderlich.
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → EINSTELLUNGEN(610) →
SCHREIBSCHUTZ (6102)...
... → AUS (Werkeinstellung): Schreibzugriff über PROFIBUS möglich
... → EIN: Schreibzugriff über PROFIBUS nicht möglich
Deaktivieren Sie den Schreibschutz, falls notwendig → Seite 51
2.
Eingabe der Messstellenbezeichnung (optional):
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) →EINSTELLUNGEN(610) → MESSSTEL-
LENBEZNG (6100)
3.
Stellen Sie die Bus-Adresse ein, falls dies nicht bereits über die entsprechenden Miniaturschal-
ter erfolgt ist: → Seite 52
GRUNDFUNKTION (G) → PROFIBUS DP (GBA)→ EINSTELLUNGEN(610) →
BUS-ADRESSE (6101)
4.
Auswählen der Systemeinheit:
• Über die Gruppe Systemeinheiten:
MESSGRÖSSEN (A) → SYSTEMEINHEITEN (ACA) → EINSTELLUNGEN (040) → EIN-
HEIT MASSEFLUSS (0400)→ EINHEIT MASSE (0401) → EINHEIT VOL....
• Führen Sie im Parameter SET UNIT TO BUS die Funktion "SET EINHEITEN" aus, damit die
eingestellten Einheiten im PROFIBUS Master wirksam werden.
GRUNDFUNKTION (G) → PROFIBUS DP(GBA) →BETRIEB (614) →
SET UNIT TO BUS (6141)
!
Hinweis!
– Maßeinheiten für die Summenzähler sind separat, wie unter Punkt 6 beschrieben, zu kon-
figurieren.
– Wird die Systemeinheit eines Messwertes über die Vor-Ort-Bedienung geändert, so hat dies
zunächst keine Auswirkung auf den Ausgang vom Analog Input Block und somit auch nicht
auf den Messwert der zum PROFIBUS Master übertragen wird.
Erst nach Aktivierung der Funktion "SET UNIT TO BUS" im Block GRUNDFUNKTION(G)
→ PROFIBUS DP (GBA) → BETRIEB (614) → SET UNIT TOBUS (6141) wird die geänderte
Systemeinheit des Messwertes an das Automatisierungssystem übertragen.
Proline Promass 83 PROFIBUS DP/PA
Endress+Hauser
