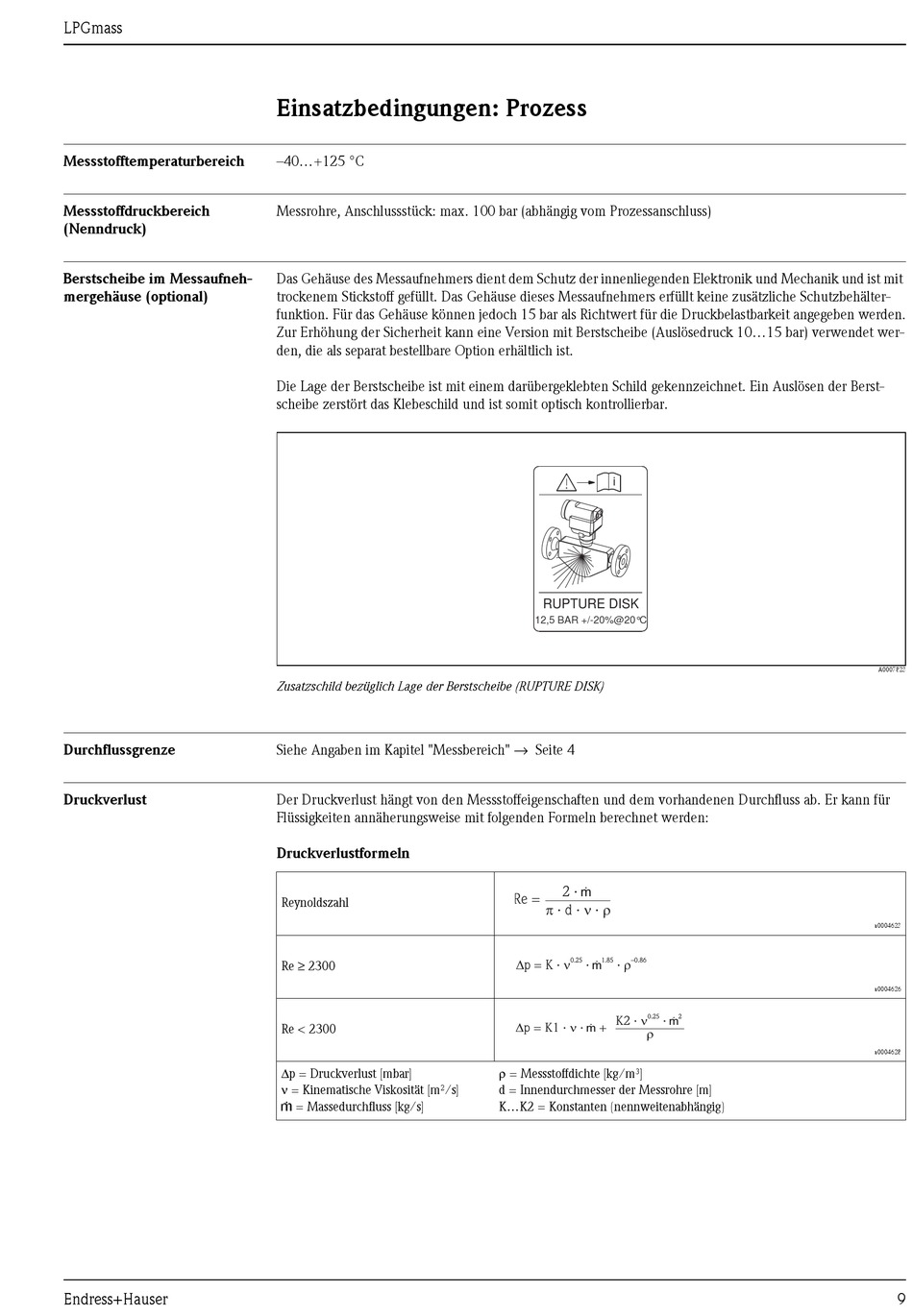

Einsatzbedingungen: Prozess

–40...+125 °C
Messrohre, Anschlussstück: max. 100 bar (abhängig vom Prozessanschluss)
Das Gehäuse des Messaufnehmers dient dem Schutz der innenliegenden Elektronik und Mechanik und ist mit
trockenem Stickstoff gefüllt. Das Gehäuse dieses Messaufnehmers erfüllt keine zusätzliche Schutzbehälter-
funktion. Für das Gehäuse können jedoch 15 bar als Richtwert für die Druckbelastbarkeit angegeben werden.
Zur Erhöhung der Sicherheit kann eine Version mit Berstscheibe (Auslösedruck 10...15 bar) verwendet wer-
den, die als separat bestellbare Option erhältlich ist.
Die Lage der Berstscheibe ist mit einem darübergeklebten Schild gekennzeichnet. Ein Auslösen der Berst-
scheibe zerstört das Klebeschild und ist somit optisch kontrollierbar.
Zusatzschild bezüglich Lage der Berstscheibe (RUPTURE DISK)
Siehe Angaben im Kapitel "Messbereich" → Seite 4
Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab. Er kann für
Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden:
Druckverlustformeln
Reynoldszahl
Re ≥ 2300
Re < 2300
Δp = Druckverlust [mbar]
ν = Kinematische Viskosität [m²/s]
g = Massedurchfluss [kg/s]
i
RUPTURE DISK
12,5 BAR +/-20%@20°C
g
2 ·
Re =
p n r
· d · ·
D n r
0.25 1.85 –0.86
g
p = K · · ·
n
0.25
K2 · · g
Dp = K1 · n
· g +
r
ρ = Messstoffdichte [kg/m³]
d = Innendurchmesser der Messrohre [m]
K...K2 = Konstanten (nennweitenabhängig)
2
A0007823
a0004623
a0004626
