Proline Promag 53 FOUNDATION Fieldbus
Messstoffleitfähigkeit
!
Messstoffdruckbereich
(Nenndruck)
Endress+Hauser
T A [°F] [°C]
60
140
40
100
20
0
0
-20
PTFE
-40 -40
-40 -20
-40 0

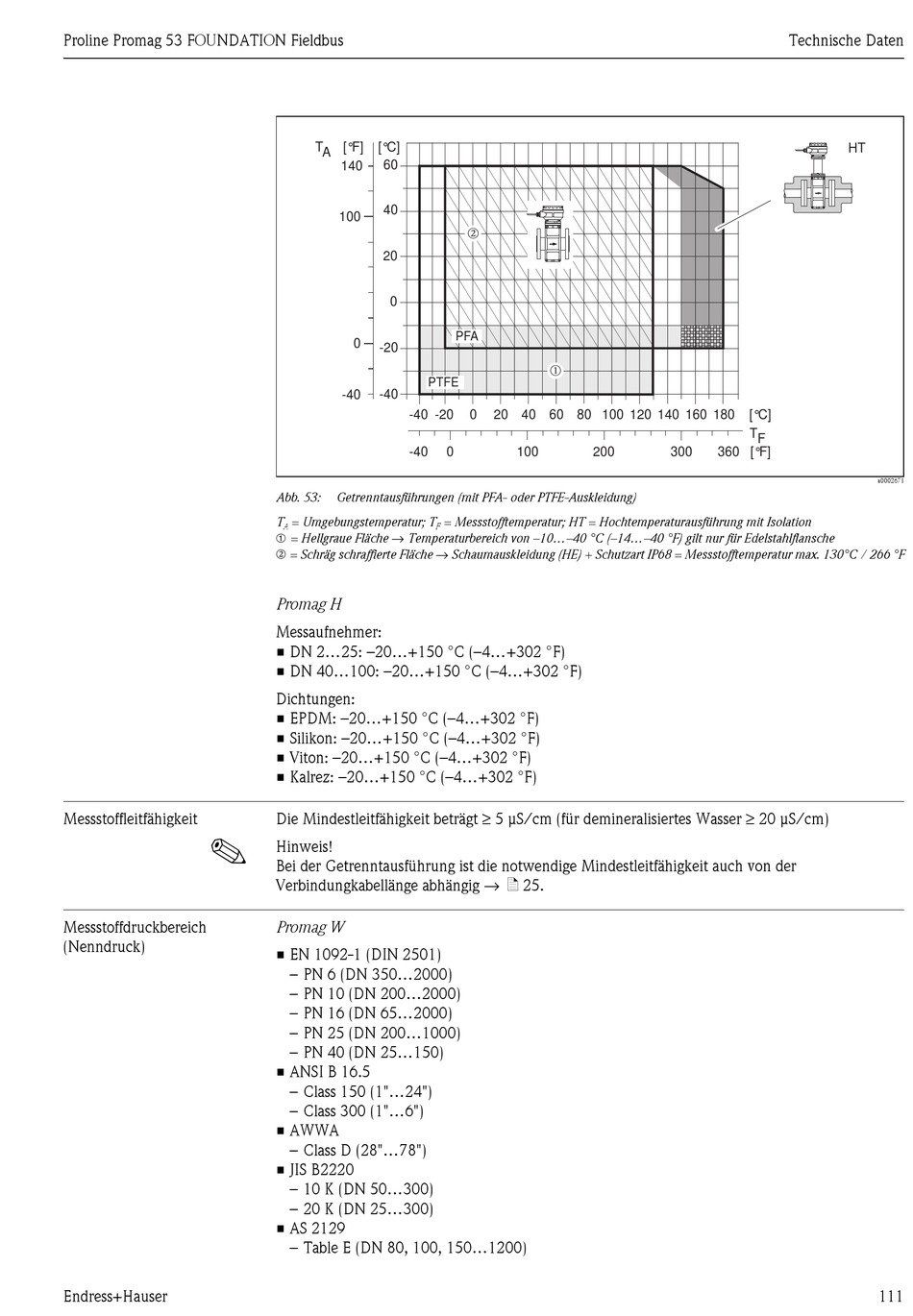

Abb. 53: Getrenntausführungen (mit PFA- oder PTFE-Auskleidung)
T = Umgebungstemperatur; T = Messstofftemperatur; HT = Hochtemperaturausführung mit Isolation
A F
➀ = Hellgraue Fläche → Temperaturbereich von –10...–40 °C (–14...–40 °F) gilt nur für Edelstahlflansche
n = Schräg schraffierte Fläche → Schaumauskleidung (HE) + Schutzart IP68 = Messstofftemperatur max. 130°C / 266 °F
Promag H
Messaufnehmer:
• DN 2...25: –20...+150 °C (–4...+302 °F)
• DN 40...100: –20...+150 °C (–4...+302 °F)
Dichtungen:
• EPDM: –20...+150 °C (–4...+302 °F)
• Silikon: –20...+150 °C (–4...+302 °F)
• Viton: –20...+150 °C (–4...+302 °F)
• Kalrez: –20...+150 °C (–4...+302 °F)
Die Mindestleitfähigkeit beträgt ≥ 5 μS/cm (für demineralisiertes Wasser ≥ 20 μS/cm)
Hinweis!
Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit auch von der
Verbindungkabellänge abhängig → ä 25.
Promag W
• EN 1092-1 (DIN 2501)
– PN 6 (DN 350...2000)
– PN 10 (DN 200...2000)
– PN 16 (DN 65...2000)
– PN 25 (DN 200...1000)
– PN 40 (DN 25...150)
• ANSI B 16.5
– Class 150 (1"...24")
– Class 300 (1"...6")
• AWWA
– Class D (28"...78")
• JIS B2220
– 10 K (DN 50...300)
– 20 K (DN 25...300)
• AS 2129
– Table E (DN 80, 100, 150...1200)
n
PFA
m
0 20 40 60 80 100
100 200
Technische Daten
120 140 160 180 [°C]
T F
300 360 [°F]
HT
a0002671
111
