4.5.8
Adressierung über den I/O-ASSISTANT
Die Software „I/O-ASSISTANT" ermöglicht den direkten Zugriff auf das Ethernet-Gateway
über das Ethernet-Netzwerk.
Der Zugriff auf die einzelne Station über die Service-Schnittstelle am Gateway ist selbstver-
ständlich ebenfalls möglich.

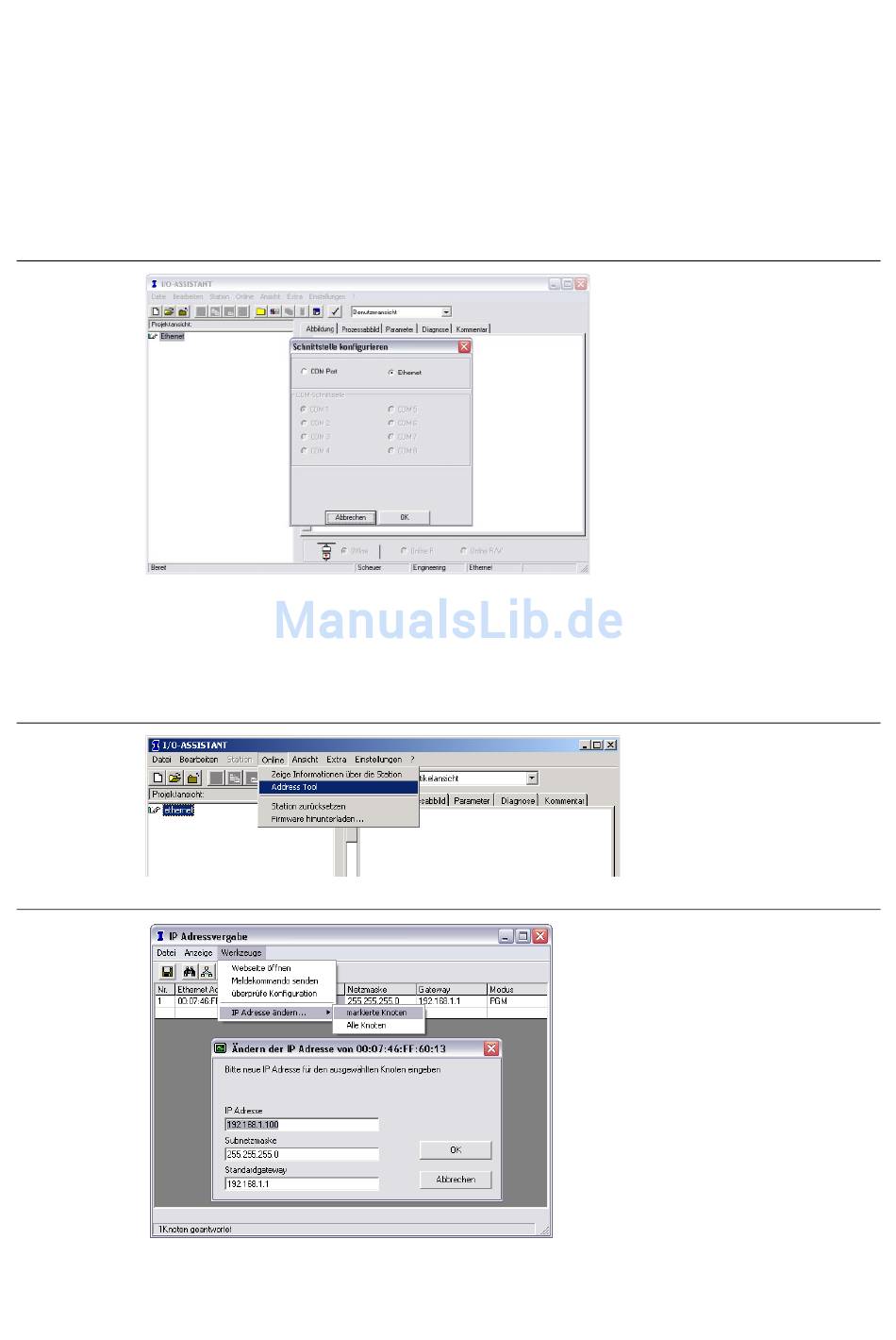

Abbildung 29:
Schnittstelle
Ethernet
Mit Hilfe des integrierten Address Tools können sowohl die IP-Adresse als auch die Subnetz-
Maske der Eaton Ethernet-Module applikationsbedingt geändert werden.
Vorgenommene Netzwerk-Konfigurationsänderungen finden nur im PGM-Modus des Gate-
ways Verwendung (siehe Kapitel 4.5.6 „Adressierung über den PGM-Modus", Seite 36).
Abbildung 30:
Aufruf des
Address Tools
Abbildung 31:
IP-Adresse
ändern
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
4 Technische Eigenschaften
4.5 Adressierung
37
