Digitale Module

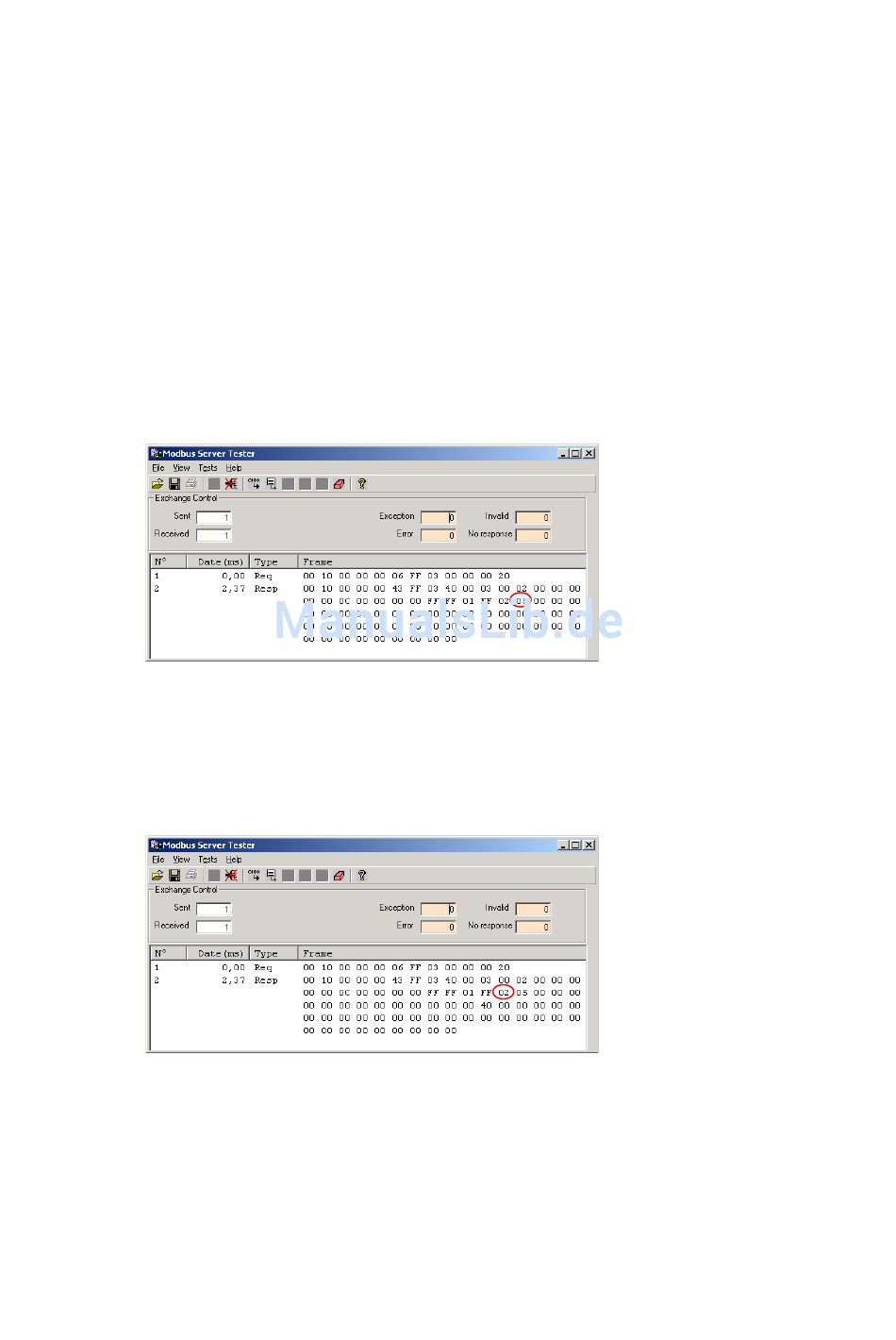

Die Eingangsdaten der digitalen Module umfassen 1 Register (Register 0×0009):
Wert: 0×02 0×05
• XN-2DI-24VDC-P
→ 2 Bit
– Register 0×0009:
Byte 0, Bits 0 und 1 („0×01": Eingang 0 = Bit 0 = 1)
• XN-4DI-24VDC-P
→ 4 Bit
– Register 0×0009:
Byte 0, Bits 2 bis 5 („0×04": Eingang 0 = Bit 2 = 1)
• XN-4DI-24VDC-P
→ 4 Bit
– Register 0×0009:
Byte 0, Bits 6 und 7 („0×00": Eingang 0 und 1 = 0)
Byte 1, Bits 0 und 1 („0×02": Eingang 3 = 1)
