6 Anwendungsbeispiel: Modbus TCP
6.3 Kommunikationsbeispiele: Modbus TCP
6.3.7
Setzen von Ausgängen
Das Setzen von Ausgängen erfolgt entweder über die gepackten Prozessausgabedaten oder
über die modulspezifischen Prozessausgabedaten (64 Byte pro Modul). Im folgenden Beispiel
erfolgt der Zugriff über die gepackten Prozessausgangsdaten, Register 0×0800 bis 0×09FF.
Beispiel:
Modul 2, XN-2DO-24VDC-0.5A-P
→ Setzten des Ausgangskanals 2:
1 Zunächst wird über die Abfrage der Prozessabbildlänge der intelligenten Ausgangsmodule
die zu beschreibende Register-Nummer ermittelt.
Prozessabbildlänge, intelligente Ausgänge:
Function Code 04: Register 0×1010
Wert: 0×50 = 80 Bit = 5 Register

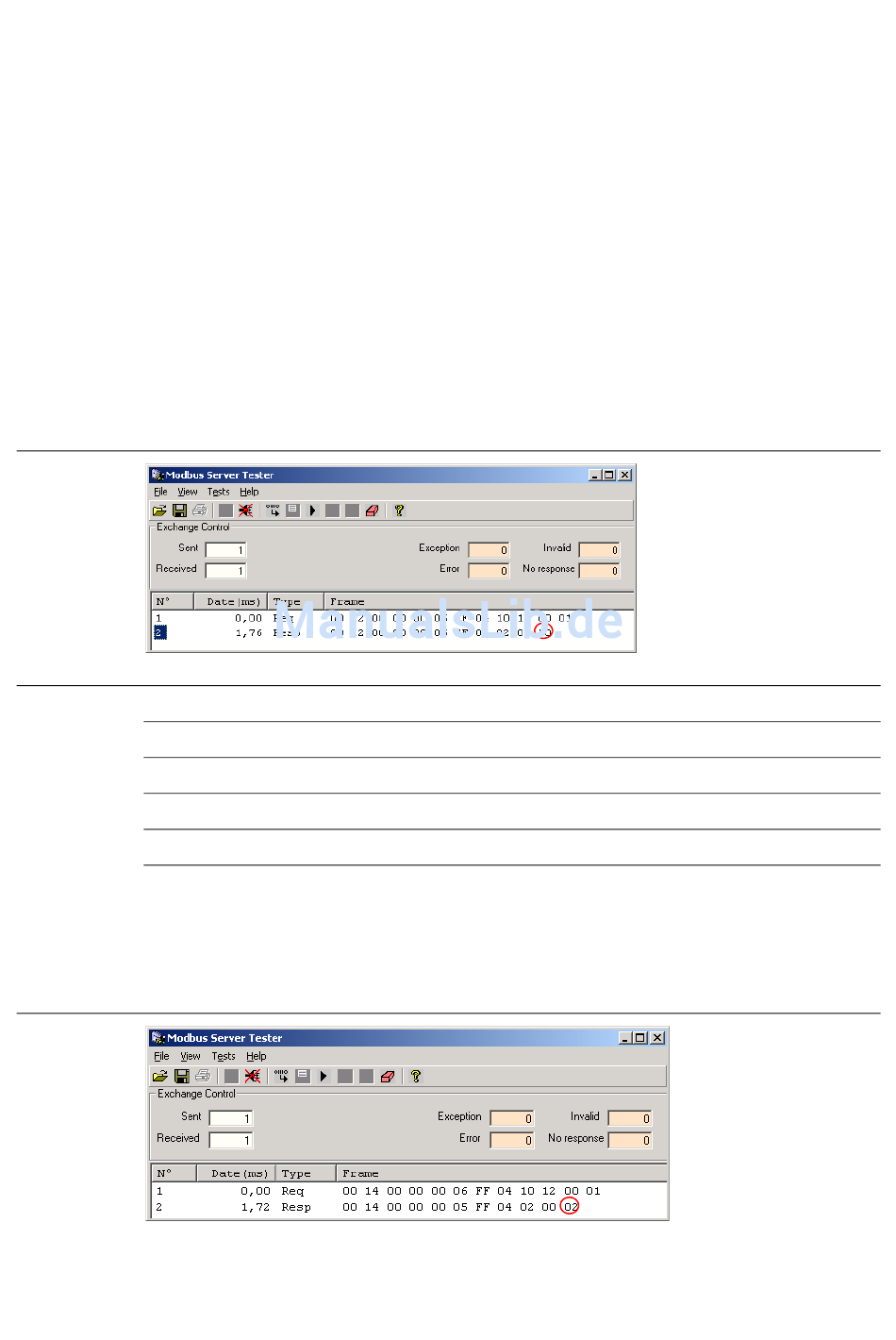

Abbildung 58:
Auslesen der
Prozessdaten-
länge der intelli-
genten
Ausgänge
Tabelle 61:
Modul
Prozessdaten-
länge der intelli-
genten Ausgän-
7
ge
9
Gesamt
2 Nun wird die Prozessabbildlänge der digitalen Ausgänge ermittelt:
Prozessabbildlänge, digitale Ausgänge:
Function Code 04: Register 0×1012
Wert: 0×02 = 2 Bit
Abbildung 59:
Auslesen der
Prozessdaten-
länge der digita-
len Ausgänge
124
XI/ON: XN-GWBR-MODBUS-TCP 10/2011 MN05002009Z-DE www.eaton.com
XN-2AO-I(0/4...20MA)
XN-1SSI
Prozessausgabe
Worte/ Register
2
4
5 Register
